AD7898

量产

5V、串行、220 kSPS、12位ADC，采用8引脚封装

数据手册 (Rev. A) 产品选型表
产品模型
3
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 快速12位ADC，吞吐量为220 kSPS
  • 8引脚SOIC封装
  • 5 V单电源供电
  • 高速、灵活的串行接口，可与3 V处理器
    进行接口
  • 片内采样保持放大器
  • 输入范围选择：
    ±10 V（AD7898-10）
    ±2.5 V（AD7898-3）
  • 高输入阻抗
  • 低功耗：22.5 mW（最大值）
AD7898
5V、串行、220 kSPS、12位ADC，采用8引脚封装

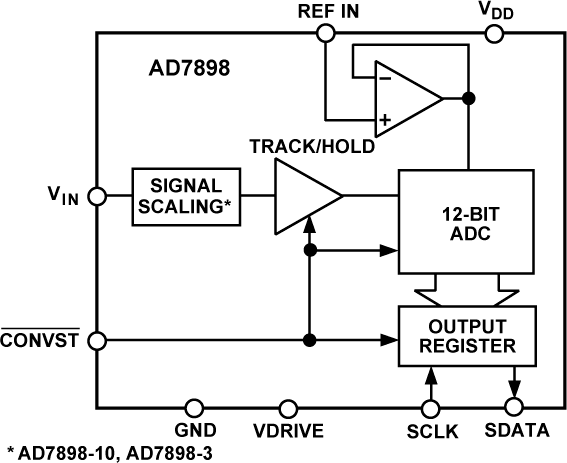

AD7898 Functional Block Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

应用笔记 1

技术文章 1

产品亮点 1

评估设计文件 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

EVAL-AD7898

AD7898评估板

立即购买 更多内容

产品详情

AD7898的评估板，该器件是一款快速、12位ADC，采用+5 V单电源供电，提供8引脚SOIC封装。有关AD7898的完整数据请参考ADI的AD7898数据手册，使用评估板时，应同时参阅技术笔记。

板载元件包括引脚可编程+2.5V或+3V超高精度带隙基准电压源AD780和用于缓冲模拟输入的运算放大器AD711。

AD7898的评估板，该器件是一款快速、12位ADC，采用+5 V单电源供电，提供8引脚SOIC封装。有关AD7898的完整数据请参考ADI的AD7898数据手册，使用评估板时，应同时参阅技术笔记。

板载元件包括引脚可编程+2.5V或+3V超高精度带隙基准电压源AD780和用于缓冲模拟输入的运算放大器AD711。

通过96路连接器可与该板实现接口。该96路连接器兼容评估板控制器，该控制器同样由ADI公司提供。外部插槽供CS/CONVST输入、VDRIVE输入、SDATA输入、SCLK输入、REFIN输入和VIN输入使用。
EVAL-AD7898
AD7898评估板
