AD7878
不推荐用于新设计CMOS、完整的12位100kHz采样ADC,配有DSP接口
- 产品模型
- 2
Viewing:
产品详情
- 配有DSP接口的完整ADC,包括:
- 2 µs 采集时间的采样保持放大器
- 7 µs ADC
- 3 V齐纳基准电压源
- 8字FIFO和接口逻辑 - 可与高速DSP处理器接口,例如:ADSP-2100、TMS32010、TMS32020
- 信噪比:72 dB(10 kHz输入频率)
- 数据访问时间:41 ns(最大值)
- 低功耗:60 mW(典型值)

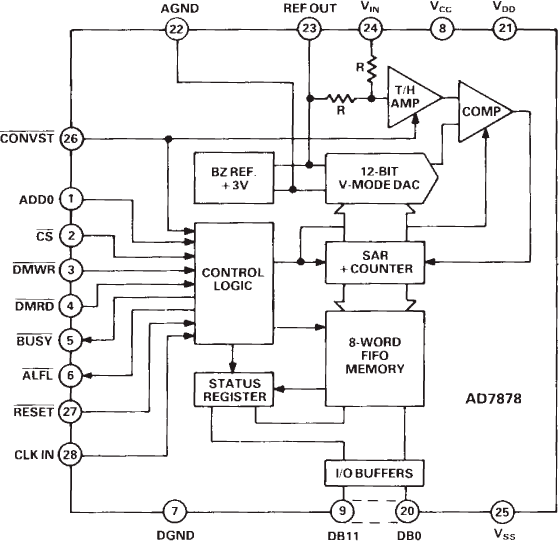

AD7878是一款快速、完整的12位ADC,配有一个多功能DSP接口,包括一个8字先进先出(FIFO)存储器和相关的控制逻辑。
在需要微处理器为ADC提供服务之前,FIFO存储器允许对最多8个样本进行数字化处理。然后便可以微处理器的最大速度从FIFO读出8个字。由于具有快速数据访问时间(41 ns)特性,因此它能与数字信号处理器和高速16位微处理器直接接口。
片内状态/控制寄存器允许用户设置FIFO的有效长度,并且包含FIFO超范围、FIFO空和FIFO字数的信息。
AD7878支持±3 V的双极性模拟输入范围,能够转换最高50 kHz的全功率信号,信噪比和谐波失真等动态参数经过全面测量。
AD7878采用线性兼容CMOS (LC2MOS)工艺制造,这是一种将精密的双极性电路与低功耗CMOS逻辑相结合的先进混合工艺技术。该器件提供四种封装形式:28引脚塑封和密封双列直插式封装(DIP)、无引脚陶瓷芯片载体(LCCC)和塑料引脚芯片载体(PLCC)。
参考资料
数据手册 1
应用笔记 1
技术文章 1
模拟对话 1
