概览

优势和特点

  • 吞吐速率: 100 kSPS
  • 积分非线性(INL): 最大值:_3 LSB(_0.0046%满量程)
  • 16位分辨率、无失码
  • S/(N+D): 最小值87 dB(10 kHz时),典型值90 dB(45 kHz时)
  • 总谐波失真(THD): 最大值–96 dB(10 kHz时)
  • 模拟输入电压范围: 0 V至2.5 V
  • 具有交流和直流两种规格
  • 无流水线延迟
  • 同时具有直流与交流两种规格
  • 无流水线延迟
  • 并行和串行5 V/3 V接口
    SPI®/QSPI™/MICROWIRE™/DSP兼容
  • 5 V单电源供电
  • 功耗典型值为21 mW,100 SPS时为21 W
  • 关断模式: 7 µW(最大值)

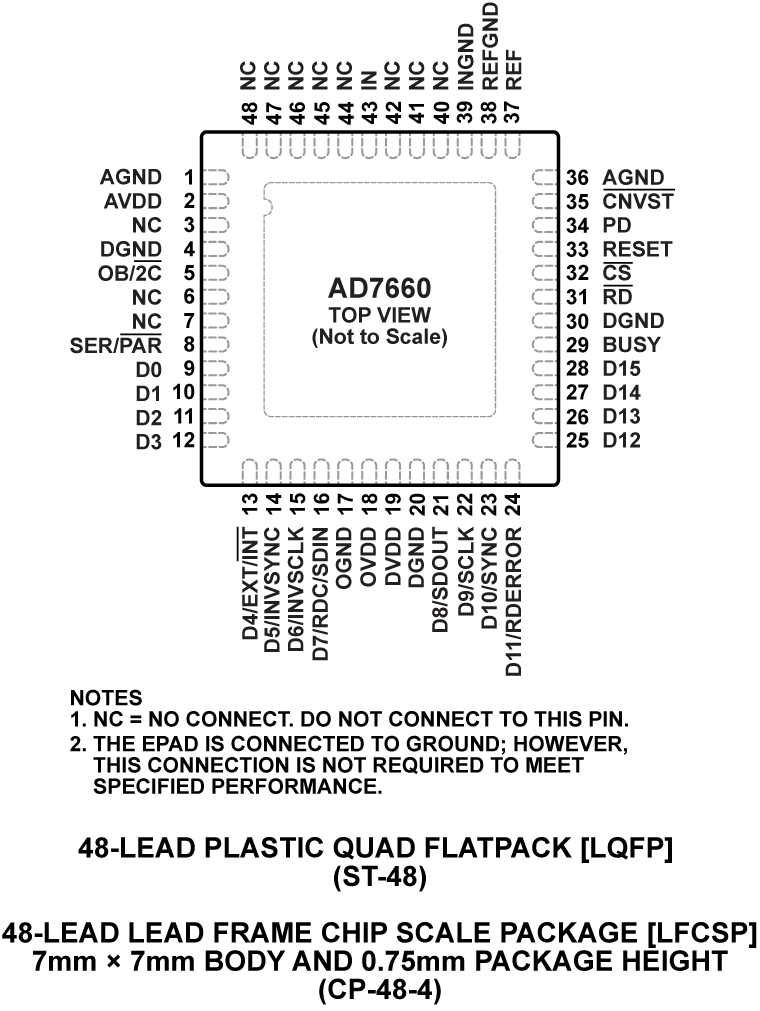

  • 封装: 48引脚四方扁平封装(LQFP)
  • 48引脚芯片级封装(LFCSP)
  • 与AD7664引脚兼容



产品详情

AD7660是一款16位、100 kSPS、电荷再分配SAR模数转换器(ADC),采用5 V单电源供电。 该器件内置一个内部转换时钟、纠错电路以及串行和并行系统接口端口。

AD7660经过出厂硬件校准和全面测试,可确保除一般直流参数(增益、偏置和线性度)之外,诸如信噪比(SNR)和总谐波失真(THD)等交流参数也合乎要求。

该器件使用ADI公司的0.6微米高性能CMOS工艺制造,成本很低;可提供48引脚LQFP和48引脚小型LFCSP两种封装;工作温度范围为−40℃至+85℃。


产品聚焦

  1. 高吞吐速率
    AD7660是一款集成内部纠错电路的100 kSPS、电荷再分配、16位SAR ADC。
  2. 出色的积分非线性(INL)
    AD7660的最大积分非线性度为3 LSB,且16位无失码。
  3. 单电源供电
    AD7660采用5 V单电源供电,典型功耗仅为21 µW。 其功耗随吞吐速率降低而减少,例如吞吐速率为100 SPS时功耗仅为21 µW。 关断期间,最大功耗为7 µW。
  4. 串行或并行接口
    多功能并行或双线串行接口配置,与3 V或5 V逻辑兼容。

应用

  • 数据采集
  • 电池供电系统
  • PCMCIA
  • 仪器仪表
  • 自动测试设备
  • 扫描仪
  • 医疗仪器
  • 过程控制
