特性
- 16位ADC系列
- 四路同步采样
- 全差分模拟输入
- 高吞吐速率:4 MSPS
- SNR:VREF = 3.3 V时为91 dB(典型值)
- 片内过采样功能
- SNR:OSR = 8×、RES = 1时为97.7 dB(典型值)
- 解析度提高2位
- 超出范围指示器 (警报)
- 积分非线性:3 LSB(最大值)
- 高速串行接口
- 温度范围:−40°C至+125°C
- 4 mm× 4 mm 24引脚LFCSP

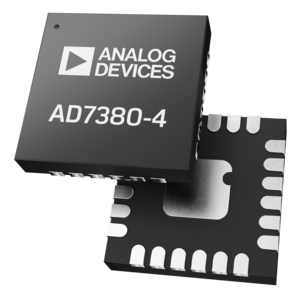

AD7380-4是一款16位兼容型四通道同步采样、高速、逐次逼近寄存器(SAR)模数转换器(ADC),采用3.3 V电源供电,最高吞吐速率达4 MSPS。差分模拟输入接受宽共模输入电压,在CS下降沿进行采样和转换。
AD7380-4具有片内过采样模块,可改善动态范围并在更低带宽下降低噪声。过采样可将分辨率提升多达两位。REFIN引脚的基准电压范围为2.5至3.3V。
转换过程和数据采集过程均采用标准控制输入,可与微处理器或数字信号处理器(DSP)轻松接口。转换结果可通过4线模式同时输出以提供更快的吞吐速率,或者在允许较慢的吞吐速率时通过1线串行模式输出。使用独立逻辑电源时,该器件兼容1.8V、2.5V和3.3 V接口。

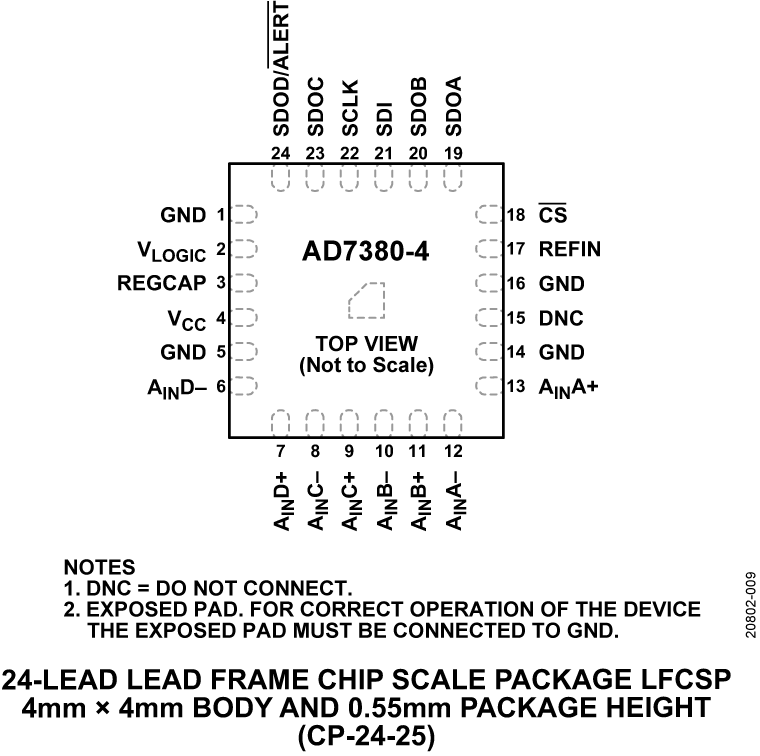

AD7380-4采用24引脚引线架构芯片级封装(LFCSP),工作温度范围为 −40°C至+125°C。
应用
- 电机控制位置反馈
- 电机控制电流检测
- 数据采集系统
- 掺铒光纤放大器(EDFA)应用
- 同相和正交解调
产品特色
- 四通道同步采样和转换
- 引脚兼容产品系列。
- 高吞吐速率,16位为4 MSPS。
- 节省空间的4 mm x 4 mm LFCSP封装。
- 集成过采样模块可提高动态范围、减少噪声并降低SCLK速度要求。
- 具有宽共模范围的差分模拟输入。
- 小采样电容可降低放大器驱动负担。
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD7380-4
文档
筛查
1 应用
数据手册
2
用户手册
1
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
器件驱动器 1
视频
1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
AD7380-4BCPZ | 24-Lead LFCSP (4mm x 4mm x 0.55mm) |
|
|
AD7380-4BCPZ-RL | 24-Lead LFCSP (4mm x 4mm x 0.55mm) |
|
|
AD7380-4BCPZ-RL7 | 24-Lead LFCSP (4mm x 4mm x 0.55mm) |
|
- AD7380-4BCPZ
- 引脚/封装图-中文版
- 24-Lead LFCSP (4mm x 4mm x 0.55mm)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- AD7380-4BCPZ-RL
- 引脚/封装图-中文版
- 24-Lead LFCSP (4mm x 4mm x 0.55mm)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- AD7380-4BCPZ-RL7
- 引脚/封装图-中文版
- 24-Lead LFCSP (4mm x 4mm x 0.55mm)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
软件和型号相关生态系统
部分模型 | 产品周期 | 描述 | ||
---|---|---|---|---|
精密运算放大器 (Vos<1mV且TCVos<2uV/C)1 |
||||
推荐新设计使用 |
10MHZ、14.5NV/√HZ、RRIO、零输入交越失真双通道运算放大器 |
The Precision Toolbox is an evaluation software, made available in MATLAB, that allows configuring and capturing data with ADI’s precision data converters. To get started evaluating with the Precision Toolbox:
Step 1: Setup the evaluation hardware as described in the hardware setup guide.
Step 2: Install the Precision Toolbox and its dependencies. Refer to the Precision Toolbox wiki.
找不到您所需的软件或驱动?
申请驱动/软件评估套件 1
EVAL-AD7380-4/EVAL-AD7383-4
评估 AD738x-4 系列、4 通道、同步时采样、逐次逼近 ADC
产品详情
EVAL-AD7380-4FMCZ 和 EVAL-AD7383-4FMCZ 是功能完备的评估板,可用于评估 AD7380-4 和 AD7383-4 模数转换器 (ADC) 的所有特性。这些评估板可以由 EVAL-SDP-CH1Z 通过 160 向系统演示平台 (SDP) 连接器 J4 进行控制。EVALSDP-CH1Z 板通过 PC 的 USB 端口使用分析、控制和评估 (ACE) 软件控制评估板,可以从 ACE 软件页面下载该软件。
AD7380-4、AD7381-4、AD7389-4、AD7384-4 和 AD7383-4 数据手册中提供 AD7380-4、AD7381-4、AD7389-4、AD7384-4 和 AD7383-4 的完整技术规格。使用这些评估板时,应参阅这些规格说明,同时参阅本用户指南。SDP-H1 产品页面上提供了有关 EVAL-SDP-CH1Z 的完整详细信息。ACE 软件页面上提供了全面的 ACE 用户指南。
EVAL-AD7380-4FMCZ 可用于评估 AD7389-4 和 AD7381-4。EVAL-AD7383-4FMCZ 可用于评估 AD7384-4。AD7381-4 和 AD7384-4 等 14 位 ADC 用于输出转换结果的 SCLK 周期数较少。有关串行接口的信息以及读取转换结果所需的串行时钟 (SCLK) 数,请参阅产品数据手册。
