概览

优势和特点

  • 12位带符号位SAR ADC
  • 真双极性模拟输入
  • 软件可选输入范围:
    ± 10V, ± 5V, ± 2.5V, 0至 10V
  • 两个带通道序列器的模拟输入
  • 支持单端、真差分和伪差分三种模式
  • 高模拟输入阻抗
  • 低功耗:26 mW
  • 全功率信号带宽: >13 MHz
  • 2.5 V内部基准电压
  • 高速串行接口 – 1 MSPS 呑吐量
  • 有关8通道和4通道等效器件,请分别参阅AD7328和AD7324


产品详情

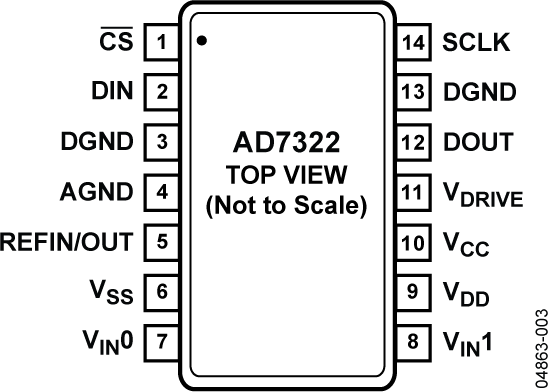

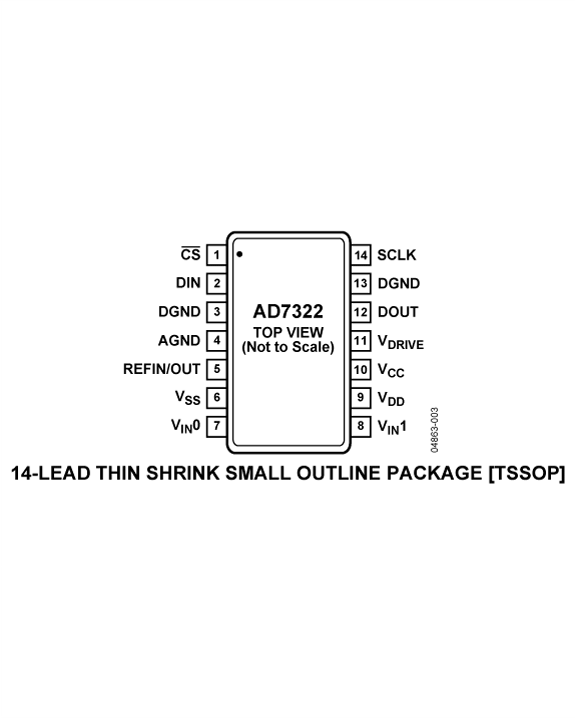

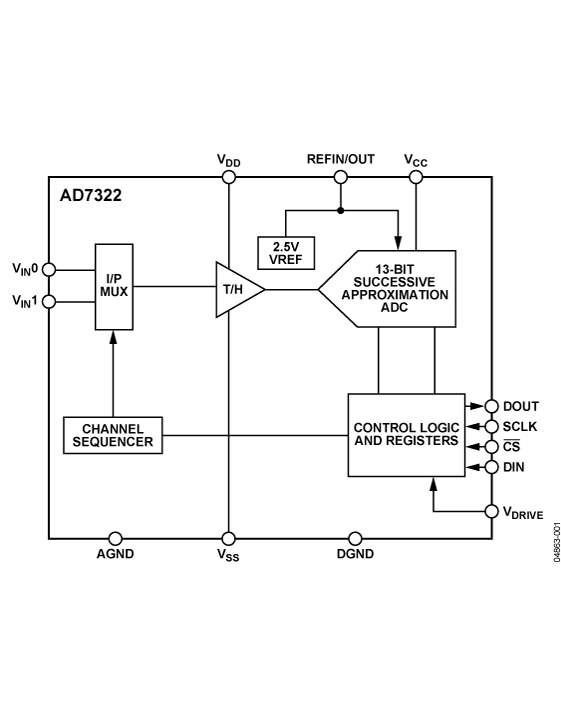

AD7322*是一款基于iCMOS(工业CMOS)工艺的双通道、12位带符号位的逐次逼近型ADC。 iCMOS是一种将高压硅与亚微米CMOS及互补双极性技术相结合的工艺。通过这种工艺,能开发工作在33V高电压下的高性能模拟IC,其体积性能比是以往的高压器件所无法实现的。 与采用传统CMOS工艺的模拟IC不同,iCMOS元件不但可以输入双极性信号,同时还能提升性能,大幅降低功耗并减小封装尺寸。


AD7322可输入真双极性模拟信号,它有四种软件可选输入范围:±10 V、±5 V、±2.5 V和0至+10 V。每个模拟输入通道支持独立编程,可设为四个输入范围之一。 AD7322中的模拟输入通道可通过编程设为单端、真差分或伪差分三种模式。


该ADC内置一个2.5 V的基准电压,也可采用支持外部基准。如果在REFIN/OUT引脚上施加3V基准电压,AD7322则可接受±12 V真双极性模拟输入。对于±12V输入范围,需采用最低±12V的VDD和 VSS 电源。该ADC配有一个高速串行接口,最高呑吐量可达1 MSPS。


**受美国专利第6,731,232.号保护。



产品聚焦

  1. AD7322可输入真双极性模拟信号,±10V、±5V、±2.5V和0V至10V单极信号
  2. 两个模拟输入可配置为两个单端输入、一个真差分输入或一个伪差分输入
  3. 1 MSPS串行接口。 SPI®-/QSPI™-/DSP-/MICROWIRE™-兼容接口
  4. 低功耗:最大30 mW(呑吐量为1 MSPS时)
  5. 通道序列器
