AD7304

量产

+3V/+5V、轨到轨、四通道、串行输入、8位DAC

数据手册 (Rev. C) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 一个封装中集成四个8位DAC
  • 工作电压：+3 V、+5 V和±5 V
  • 轨到轨REF输入至电压输出摆幅
  • 1.1 mm、16/20引脚紧凑型TSSOP封装
  • 基准乘法带宽：2.6 MHz
  • 内部上电复位
  • SPI兼容型串行接口(AD7304)
  • 快速并行接口(AD7305)
  • 关断模式功耗：40 µA

AD7304/AD7305均为四通道、8位DAC，采用+3 V至+5 V或±5 V单电源供电。AD7304具有一个串行接口，AD7305则具有一个并行接口。内部精密缓冲具有轨到轨摆幅。基准电压输入范围同时包括两个供电轨，能够提供正或负满量程输出电压。保证工作电压范围为+2.7 V、+5.5 V至±5 V，采用+3 V电源时功耗小于9 mW。满量程电压输出由所施加的外部基准输入电压决定。轨到轨VREF输入至DAC VOUT允许将满量程电压设置为正电源电压VDD、负电源电压VSS或二者之间的任何值。

AD7304的双缓冲串行数据接口利用数据输入(SDI)、时钟(CLK)和芯片选择(CS) 引脚，提供高速、三线式、SPI和微控制器兼容型输入。

并行输入AD7305采用标准地址解码及WR控制线路，将数据载入输入寄存器。双缓冲架构允许所有四个输入寄存器预载入新值，然后由一个LDAC控制选通将所有新数据复制到DAC寄存器中，从而更新模拟输出值。采用+5.5 V以下电源供电时，AD7305还与广受欢迎的业界标准器件AD7226引脚兼容。

通电时，内部上电复位功能使两款器件均处于零电平状态。将AD7304上的SDI/SHDN引脚和AD7305上的A0/SHDN地址引脚设为三态，就可以激活这两款器件的关断(SHDN)功能，此时功耗为40 µA。AD7304/AD7305的额定温度范围为-40°C至+85°C扩展工业温度范围和-40°C至+125°C汽车应用温度范围。
AD7304
+3V/+5V、轨到轨、四通道、串行输入、8位DAC

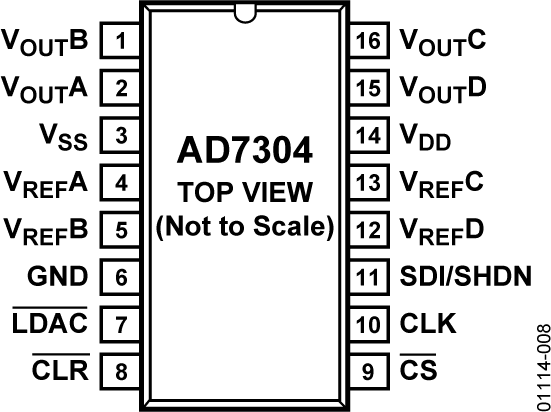

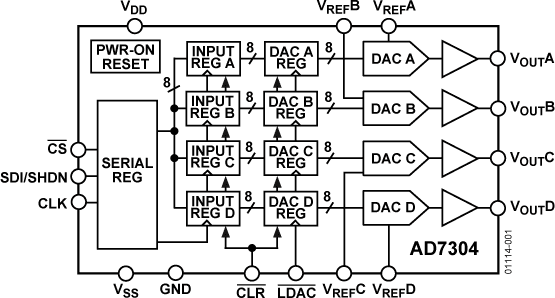

AD7304-fbl AD7304 Pin Configuration
