概览

优势和特点

  • 高相对精度(INL):12位时最大±1 LSB
  • 低漂移2.5 V基准电压源:
    典型值2 ppm/°C
  • 小型封装:3 mm × 3 mm 16引脚LFCSP或TSSOP
  • 总不可调整误差(TUE):
    0.1% FSR(最大值)
  • 失调误差:
    1.5 mV(最大值)
  • 增益误差:
    0.1 % FSR(最大值)
  • 高驱动能力:20 mA,0.5 V(供电轨)
  • 用户可选增益1或2(GAIN引脚)
  • 复位至零电平或中间电平(RSTSEL引脚)
  • 1.8 V逻辑兼容
  • 400 kHz I2C接口,带4个地址选项
  • 欲了解更多特性,请参考数据手册

产品详情

AD5694R nanoDAC+TM是一款四通道、12位、轨到轨、电压输出DAC。该器件包含一个2.5V、2ppm/˚C内部基准电压源(默认开启)和一个增益选择引脚,提供2.5V(增益=1)或5V(增益=2)的满量程输出。

采用2.7 V至5.5 V单电源供电,通过设计保证单调性,FSR增益误差低于0.1%,失调误差1.5mV。提供3mm X 3mm LFCSP和TSSOP封装。

AD5694R还内置一个上电复位电路和一个RSTSEL引脚,确保DAC输出上电至零电平或中量程,直到执行一次有效的写操作为止。具有各通道独立省电特性,在省电模式下,器件在3 V时的功耗降至4 uA。

AD5694R采用I2C接口,时钟速率最高达400 kHz,包含一个为1.8V/3V/5V逻辑电平准备的VLOGIC引脚。

产品聚焦
- 高相对精度:AD5694R(12位):±1LSB INL(最大值)
- 低漂移片内基准电压源:温度漂移:2.5V时2ppm/°C
- 小型封装:3mm × 3mm 16 引脚LFCSP或16引脚TSSOP

应用
- 光收发器
- 基站功率放大器
- 过程控制(PLC I/O卡)
- 工业自动化
- 数据采集系统

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

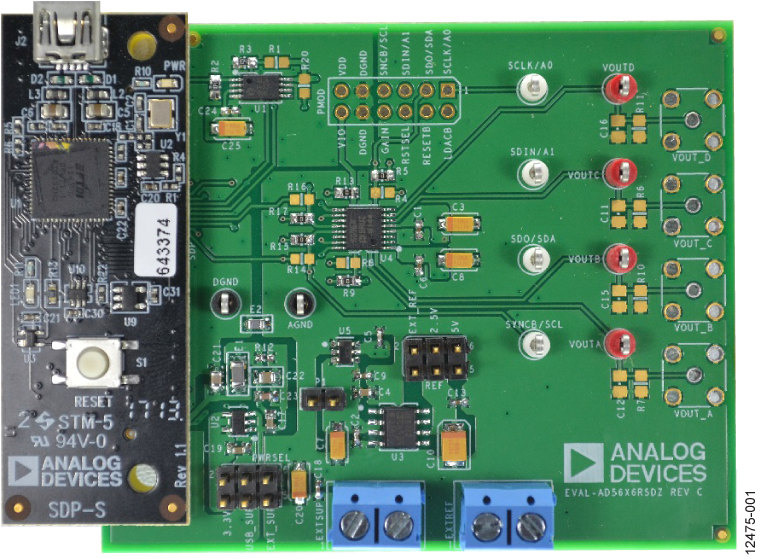

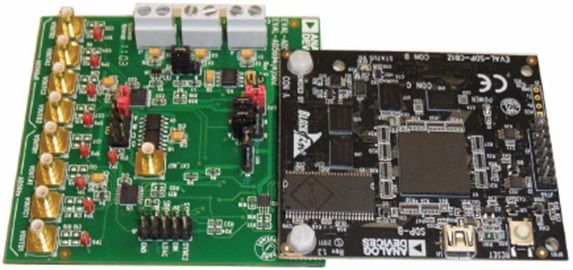

评估套件 (2)
