概览
优势和特点
- 超小型封装：
2 mm × 2 mm、8引脚LFCSP - 高相对精度(INL)：
16位时最大±2 LSB - 低漂移2.5 V基准电压源：
2 ppm/℃（典型值） - 可选输出范围：2.5 V或5 V
- 总不可调整误差(TUE)：FSR的±0.06%（最大值）
失调误差： ±1.5 mV（最大值）
增益误差： ±0.05 % FSR（最大值）
- 低毛刺：0.1 nV-sec
- 高驱动能力：20 mA
- 低功耗： 1.2 mW（3.3 V时）
- 独立逻辑电源： 1.8 V至5.5 V
- 宽工作温度范围： −40°C至+105°C
- 鲁棒的4 kV HBM ESD保护
产品详情
AD5693R/AD5692R/AD5691R/AD5693均属于nanoDAC+®系列，分别是低功耗、单通道、16/14/12位缓冲电压输出DAC。这些器件均内部集成默认2.5 V基准电压源，提供2 ppm/℃漂移。 输出范围可编程设置为0 V至VREF或0 V至2 × VREF。 采用2.7 V至5.5 V单电源供电，通过设计保证单调性。 提供2.00 mm ×2.00 mm、8引脚LFCSP或10引脚MSOP封装。内部上电复位电路确保DAC寄存器上电时写入零电平，而内部输出缓冲器配置为正常模式。 AD5693R/AD5692R/AD5691R/AD5693具有关断模式，可在5 V时降低器件功耗至2 μA（最大值），并且提供软件可选的输出负载。
AD5693R/AD5692R/AD5691R/AD5693采用I2C接口。 某些器件选项还提供异步 RESET 引脚和VLOGIC引脚，可兼容1.8 V。
产品特色
- 高相对精度(INL)： 最大±2 LSB（AD5693R/AD5693，16位）
- 低漂移，2.5V片内基准电压源：
2 ppm/°C （典型温度系数）
5 ppm/°C （最大温度系数） - 2 mm × 2 mm、8引脚LFCSP和10引脚MSOP
- 过程控制
- 数据采集系统
- 数字增益和失调电压调整
- 可编程电压源
- 光学模块
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

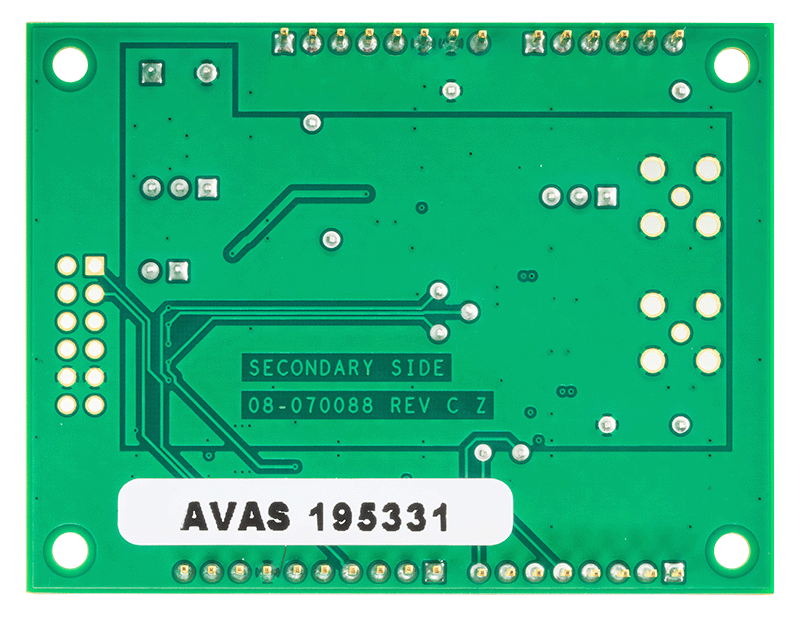

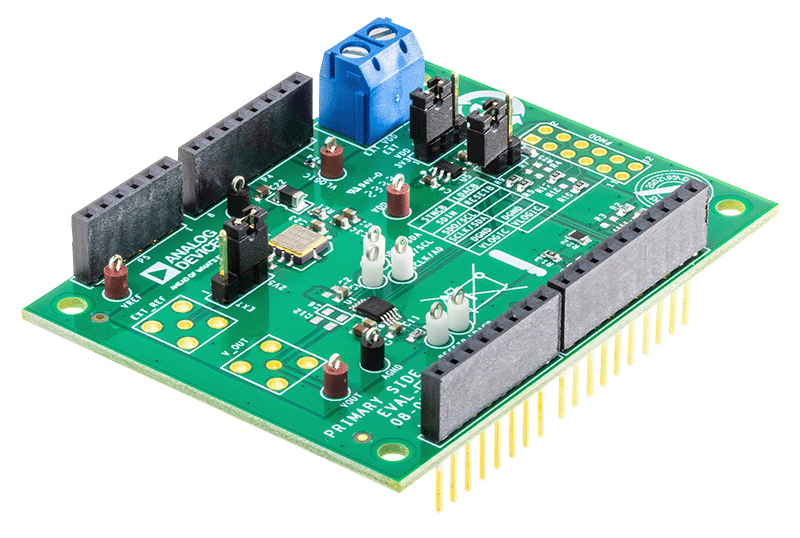

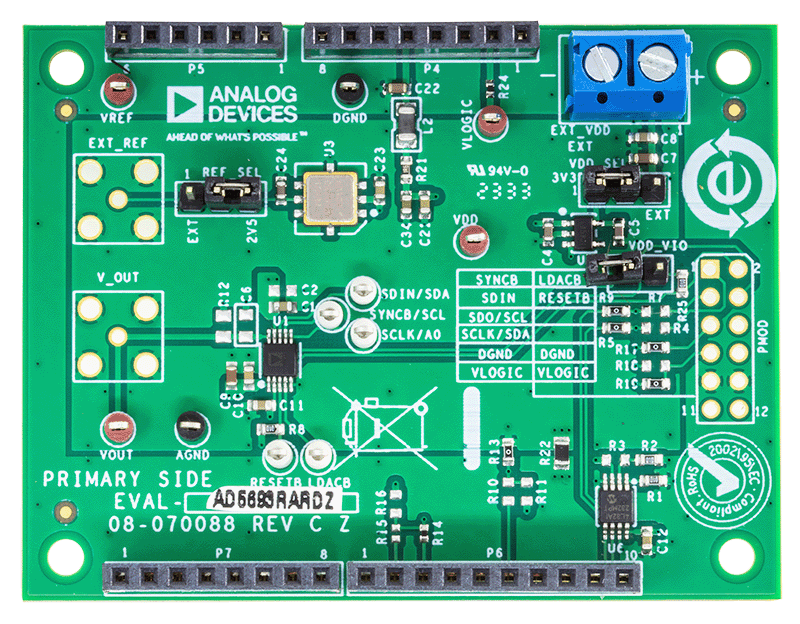

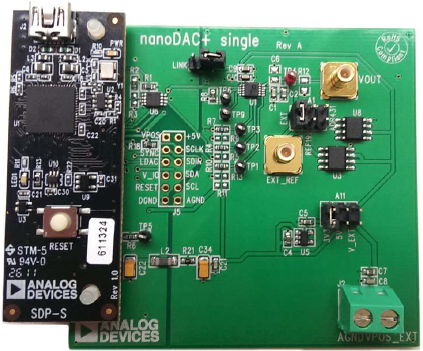

评估套件 (1)
软件代码及系统需求
Mbed支持
WIKI
Learn how to get started with Mbed
Mbed is an open source, development environment for ARM microcontrollers.
工具及仿真模型
LTspice中提供以下器件型号：
AD5692R
精密DAC误差预算工具
精密DAC误差预算工具是一种Web应用程序，用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况，以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。
