AD565A

不推荐用于新设计

12位数模转换器,集成齐纳基准电压源

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 单芯片结构
  • 极高速建立时间(至1/2 LSB)
    AD565A:250 ns(最大值)
    AD566A:350 ns(最大值)
  • 满量程切换时间:30 ns
  • 保证工作电源电压:±12 V (AD565A),-12 V (AD566A)
  • 低成本
  • 整个温度范围内保证线性度:1/2 LSB(最大值,K级和T级)
  • 整个温度范围内保证单调性
  • 低功耗:AD566A = 180mW(最大值);AD565A = 225mW(最大值)
  • 使用片内高稳定性基准电压源
  • (AD565A)或外部基准电压源(AD566A)

AD565A和AD566A是快速12位数模转换器,集成了模拟电路设计的成果,以低成本实现高速转换性能。

AD565A和AD566A利用12个精密高速双极性电流导引开关、控制放大器和激光调整的薄膜电阻网络,产生高速、高精度的模拟输出电流。AD565A还包括一个嵌入式齐纳基准电压源,其低噪声、长期稳定性和温度漂移特性堪比优质的分立式基准电压二极管。

AD565A和AD566A的高性能和灵活性来自于电路设计的重大创新、新型高速双极性工艺的采用以及激光晶圆调整技术(LWT)的持续进步。10-90%满量程跃迁时间小于35 ns,±1/2 LSB建立时间最长为250 ns(AD566A为350 ns)。两款器件均在晶圆级接受激光调整,线性度达到±1/8 LSB(典型值),+25°C时额定最大误差为±1/4 LSB(K级和T级)。高速和高精度特性使AD565A和AD566A成为高速显示驱动器和快速模数转换器的理想选择。

激光调整工艺可提供出色的线性度,同时也用于调整AD565A基准电压的绝对值和温度系数,满量程增益温度系数(TC)为10 ppm/°C(典型值)。当需要更高的TC性能时,或者系统基准电压可用时,AD566A也可以使用外部基准电压。

AD565A和AD566A按性能分为四种等级。J级和K级的额定工作温度范围为0°C至+70°C,S级和T级为-55°C至+125°C。D级全部采用24引脚密封陶瓷双列直插式封装。JR级采用28引脚塑封SOIC封装。

AD565A
12位数模转换器,集成齐纳基准电压源

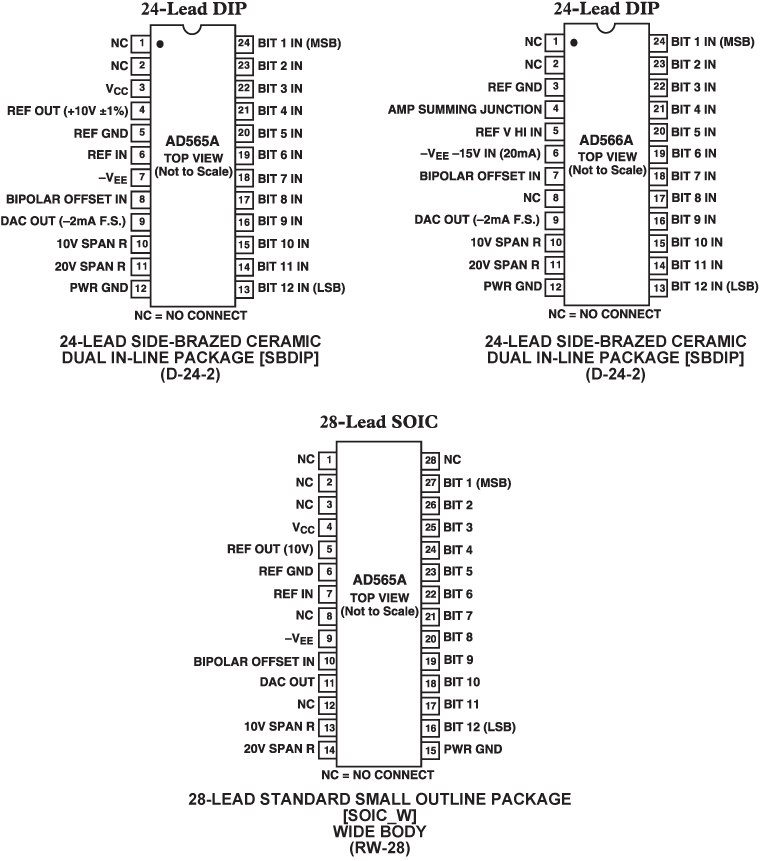

AD565A Functional Block Diagram AD565A Pin Diagrams
