概览

优势和特点

  • 乘法带宽:10 MHz
  • 积分非线性(INL):±0.25 LSB(8位)
  • 24引脚TSSOP封装
  • 电源电压:2.5 V至5.5 V
  • ±10 V基准电压输入
  • 更新速率:21.3 MSPS
  • 扩展温度范围:−40°C至+125°C
  • 四象限乘法
  • 上电复位
  • 功耗:0.5 µA(典型值)
  • 保证单调性
  • 回读功能
  • AD7528升级版(AD5428),AD7547升级版(AD5447)

产品详情

AD5428/AD5440/AD5447分别是双通道、CMOS、8/10/12位、电流输出数模转换器(DAC)。

这些器件均采用+2.5 V至5.5 V电源供电,因此适合电池供电应用及许多其它应用。

利用这些DAC的数据回读功能,用户可以通过DB引脚读取DAC寄存器的内容。上电时,内部寄存器和锁存以零填充,DAC输出处于零电平。

上述器件采用CMOS亚微米工艺制造,能够提供出色的四象限乘法特性,大信号乘法带宽最高可达10 MHz。

满量程输出电流由所施加的外部基准输入电压(VREF) 决定。与外部电流至电压精密放大器配合使用时,集成的反馈电阻(RFB) 可提供温度跟踪和满量程电压输出。

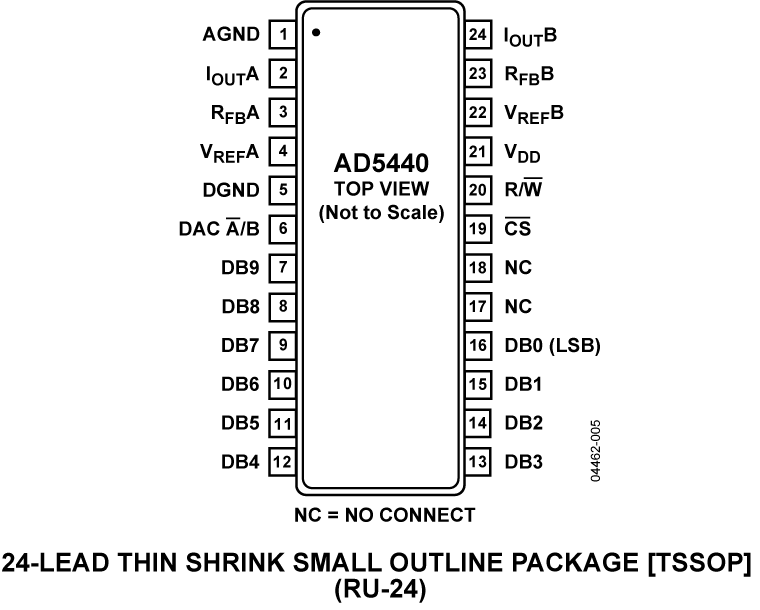

AD5428采用20引脚小型TSSOP封装,AD5440/AD5447则采用24引脚小型TSSOP封装。

应用

  • 便携式电池供电应用
  • 波形发生器
  • 模拟处理
  • 仪器仪表应用
  • 可编程放大器和衰减器
  • 数字控制校准
  • 可编程滤波器和振荡器
  • 复合视频
  • 超声
  • 增益、失调和电压调整
