概览
优势和特点
- 2.5 V至5.5 V电源供电
- 50 MHz串行接口
- 更新速率：2.47 MSPS
- 积分非线性(INL)：±0.25LSB
- 乘法带宽：10 MHz
- ±10 V基准电压输入
- 低毛刺能量：<2 nV-s
- 扩展温度范围：-40°C至+125°C
- 10引脚MSOP封装
- 保证单调性
- 四象限乘法
- 上电复位，具有掉电检测功能
- LDAC功能
- 功耗：0.4 μA（典型值）
产品详情
AD5425是一款CMOS、8位电流输出数模转换器，采用+2.5 V至5.5 V电源供电，适合电池供电应用及许多其它应用。
这款DAC采用双缓冲三线式串行接口，并且与SPI™、QSPI™、MICROWIRE™及大多数DSP接口标准兼容。该器件还提供一个LDAC引脚，允许在多DAC配置中同时进行更新。上电时，内部移位寄存器和锁存以零填充，DAC输出为0 V。
这款DAC采用CMOS亚微米工艺制造，能够提供出色的四象限乘法特性，大信号乘法带宽达10 MHz。
满量程输出电流由所施加的外部基准输入电压(VREF)决定。与外部电流至电压精密放大器配合使用时，集成的反馈电阻RFB可提供温度跟踪和满量程电压输出。

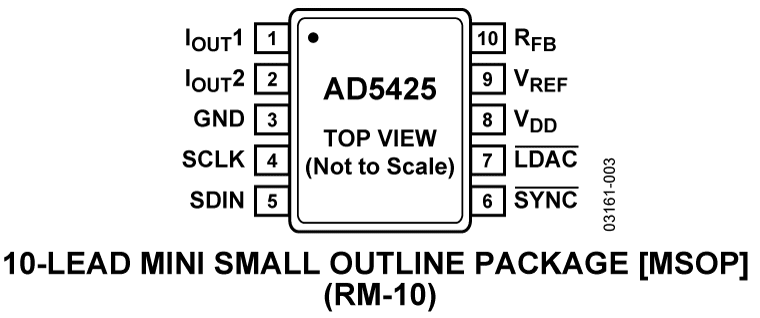

AD5425采用小型10引脚MSOP封装。
应用
便携式电池供电应用
波形发生器
模拟处理
仪器仪表应用
可编程放大器和衰减器
数字控制校准
可编程滤波器和振荡器
复合视频
超声
增益、失调和电压调整
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
软件代码及系统需求
工具及仿真模型
精密DAC误差预算工具
精密DAC误差预算工具是一种Web应用程序，用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况，以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。
