AD5415

量产

双通道、12位、高带宽、乘法DAC，内置四象限电阻和串行接口

数据手册 (Rev. F) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 乘法带宽：10 MHz
  • 片内四象限电阻提供灵活的输出范围
  • 积分非线性(INL)：±1LSB
  • 24引脚TSSOP封装
  • 2.5 V至5.5 V电源供电
  • ±10 V基准电压输入
  • 50 MHz串行接口
  • 更新速率：2.47 MSPS
  • 扩展温度范围： -40℃至125℃
  • 四象限乘法
  • 上电复位
  • 功耗：0.5 µA（典型值）
  • 保证单调性
  • 菊花链模式
  • 回读功能




AD5415是一款CMOS1、12位、双通道、电流输出数模转换器(DAC)。 这款器件采用2.5 V至5.5 V电源供电，因此适合电池供电应用及其它应用。

该器件采用CMOS亚微米工艺制造，能够提供出色的四象限乘法特性，大信号乘法带宽达10 MHz。

满量程输出电流由所施加的外部基准输入电压(VREF)决定。 与外部电流至电压精密放大器配合使用时，集成的反馈电阻(RFB)可提供温度跟踪和满量程电压输出。 此外，该器件内置双极性操作及其它配置模式所需的四象限电阻。

该DAC采用双缓冲三线式串行接口，并且与SPI®、QSPI™、MICROWIRE™及大多数DSP接口标准兼容。 采用多个封装时，还可以通过串行数据输出(SDO)引脚，将这些DAC以菊花链形式相连。 利用数据回读功能，用户可以通过SDO引脚读取DAC寄存器的内容。 上电时，内部移位寄存器和锁存以0填充，DAC输出处于零电平。

提供EVAL-AD5415/AD5449SDZ评估板来评估DAC性能。 欲了解更多信息，请参阅UG-296评估板用户指南。

1美国专利第5,689,257号。

应用

  • 便携式电池供电应用
  • 波形发生器
  • 模拟处理
  • 仪器仪表应用
  • 可编程放大器和衰减器
  • 数字控制校准
  • 可编程滤波器和振荡器
  • 复合视频
  • 超声
  • 增益、失调和电压调整

    •
    AD5415
    双通道、12位、高带宽、乘法DAC，内置四象限电阻和串行接口

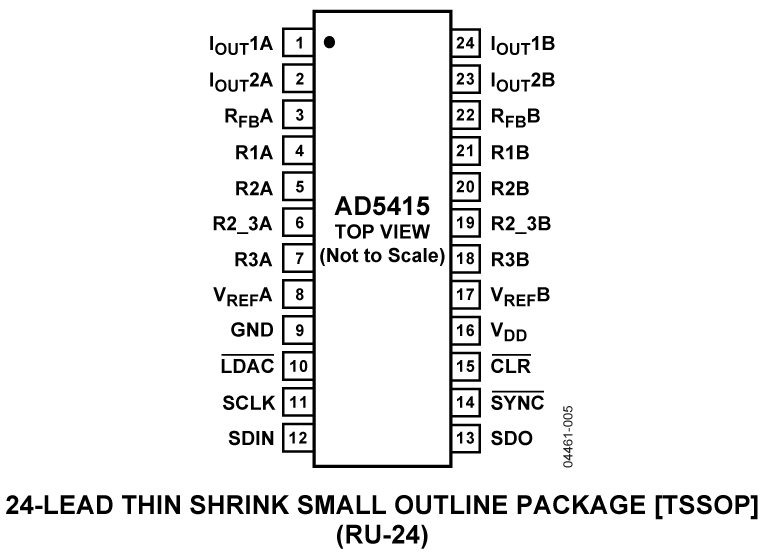

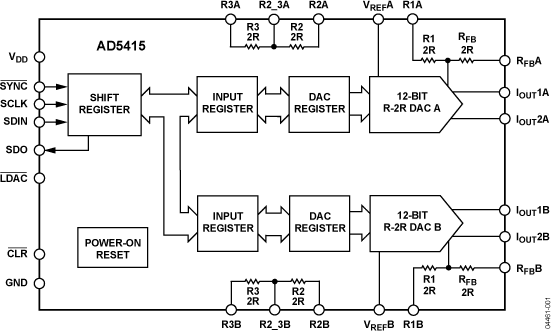

    AD5415 Functional Block Diagram AD5415 Pin Configuration
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

    创建新项目
    提问

    参考资料

    数据手册 1

    用户手册 1

    应用笔记 4

    了解更多
    添加至 myAnalog

    Add media to the Resources section of myAnalog, to an existing project or to a new project.

    创建新项目

    软件资源

    器件驱动器 4

    工具及仿真模型

    精密DAC误差预算工具

    精密DAC误差预算工具是一种Web应用程序，用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况，以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。

    打开工具

    IBIS 模型 1

    评估套件
    EVAL-AD5415

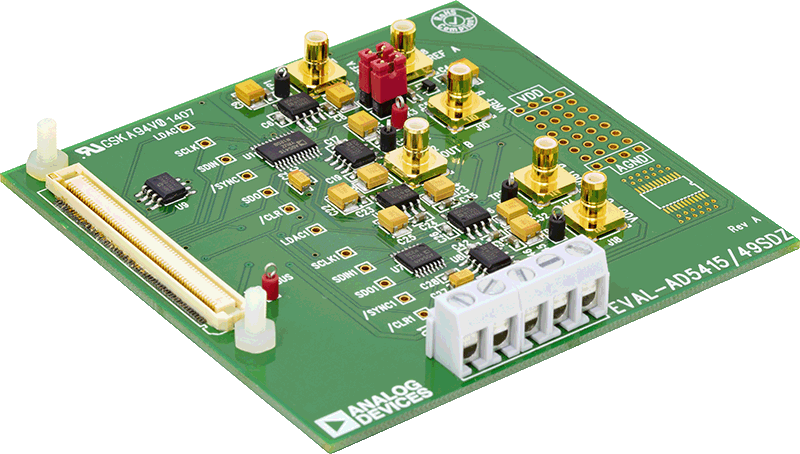

    AD5415 评估板
