概览
优势和特点
- 14 位分辨率和单调性
- 在单个端子上提供电压和电流输出
- 电流输出范围：0 mA 至 24 mA，±0.3％ FSR TUE （最大值）
- 调整后的输出电压范围：±10.5 V, ±0.3% FSR TUE
- 具有未调整的超量程的输出电压范围：±12.6 V（相当于 +10 V 时超量程的 26％）
- 用户可编程偏移和增益
- 片内基准电压源
- 片内诊断
- 温度范围为 −40°C 至 +105°C
- 32 引脚、5 mm × 5 mm LFCSP 封装
产品详情
AD5413 是一款单通道、14 位、电压和电流输出数模转换器 (DAC)，可在最小 −33 V（AVSS 引脚上）至最大 +33 V（AVDD1 引脚上）的电源范围内工作。CHART 引脚可以使可寻址远程传感器高速通道 (HART®) 信号交流耦合在电流输出上。
AD5413 使用一个多功能 4 线串行外设接口 (SPI)，以高达 50 MHz 的时钟频率工作，并与标准 SPI、QSPI™、MICROWIRE™、数字信号处理器 (DSP) 和微控制器接口标准兼容。SPI 接口具有可选的 SPI 循环冗余校验码 (CRC)。AD5413 实现了类似 DAC 的较早版本的改进的诊断功能。
应用
- 过程控制
- 执行器控制
- 通道隔离型模拟输出可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS) 应用
- HART 网络连接
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

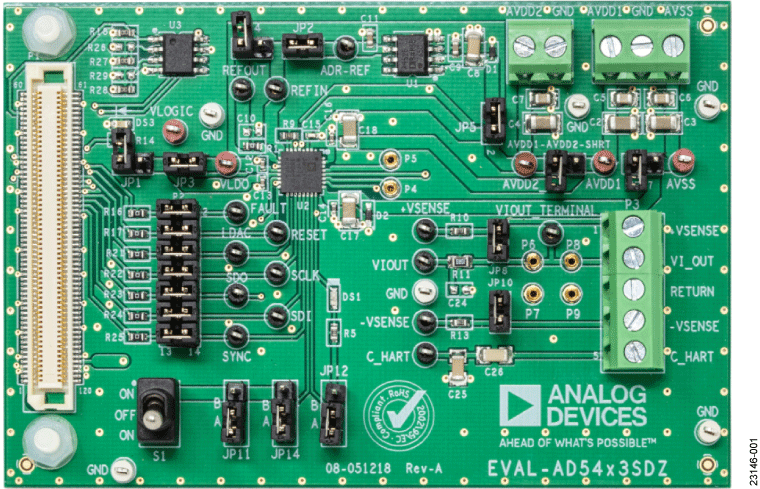

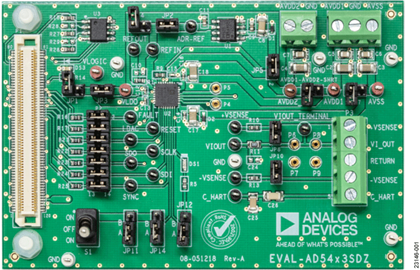

评估套件 (1)
参考资料
-
UG-1757: EVAL-AD5413SDZ Evaluation Board User Guide6/17/2020PDF1 M
软件代码及系统需求
工具及仿真模型
IBIS模型
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| AD5413BCPZ | 材料声明 | 质量和可靠性 | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
| AD5413BCPZ-RL7 | 材料声明 | 质量和可靠性 | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data |
