概览

优势和特点

  • 乘法带宽:10 MHz
  • 片内四象限电阻提供灵活的输出范围
  • 积分非线性(INL):±1 LSB
  • 40 引脚LFCSP封装
  • 2.5 V 至 5.5 V 电源供电
  • ±10 V 基准电压输入
  • 更新速率:21.3 MSPS
  • 扩展温度范围:−40°C 至 +125°C
  • 四象限乘法
  • 上电复位
  • 功耗:0.5 µA(典型值)
  • 保证单调性
  • 回读功能

产品详情

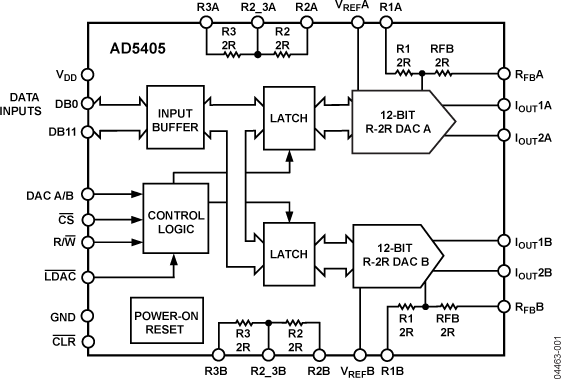

AD5405是一款CMOS、12位、双通道电流输出数模转换器(DAC),采用2.5 V至5.5 V电源供电,适合电池供电及其它应用。

这款器件采用CMOS亚微米工艺制造,能够提供出色的四象限乘法特性,大信号乘法带宽最高可达10 MHz。

满量程输出电流由所施加的外部基准输入电压 (VREF) 决定。与外部电流至电压精密放大器配合使用时,集成的反馈电阻(RFB) 可提供温度跟踪和满量程电压输出。此外,该器件内置双极性操作及其它配置模式所需的四象限电阻。

利用这款DAC的数据回读功能,用户可以通过DB引脚读取DAC寄存器的内容。上电时,内部寄存器和锁存以0填充,DAC输出处于零电平。

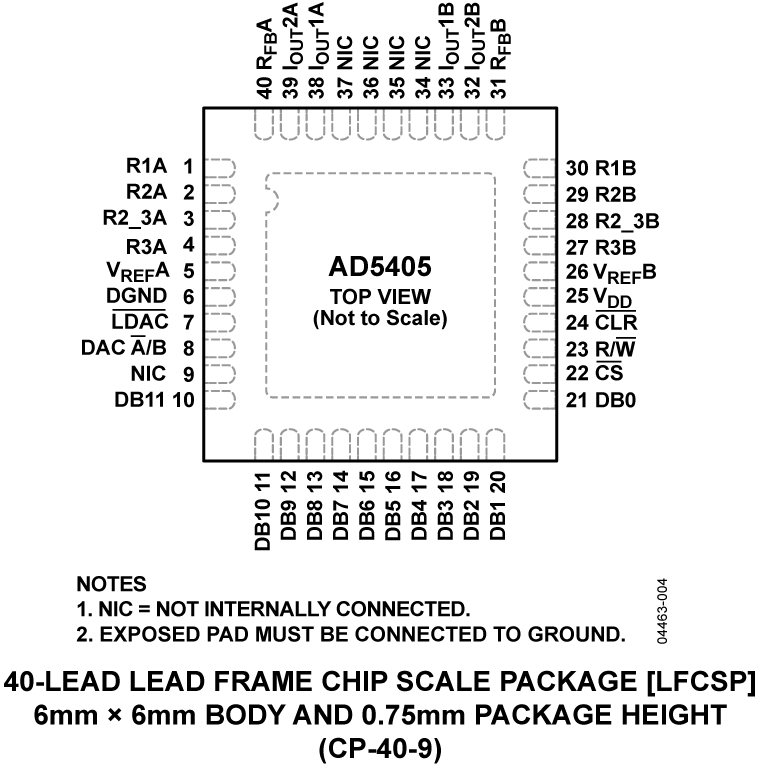

AD5405采用6 mm × 6 mm、40引脚LFCSP封装。

应用

  • 便携式电池供电应用
  • 波形发生器
  • 模拟处理
  • 仪器仪表应用
  • 可编程放大器和衰减器
  • 数字控制校准
  • 可编程滤波器和振荡器
  • 复合视频
  • 超声
  • 增益、失调和电压调整

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

工具及仿真模型

精密DAC误差预算工具

精密DAC误差预算工具是一种Web应用程序,用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况,以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。

Precision DAC Error Budget Tool

设计资源

ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
AD5405YCPZ 材料声明 质量和可靠性 40-Lead LFCSP (6mm x 6mm w/ EP)
AD5405YCPZ-REEL 材料声明 质量和可靠性 40-Lead LFCSP (6mm x 6mm w/ EP)
AD5405YCPZ-REEL7 材料声明 质量和可靠性 40-Lead LFCSP (6mm x 6mm w/ EP)
