概览
优势和特点
- 4个12位DAC，采用16引脚TSSOP封装
- 低功耗：500 µA (5 V)，400 µA (3 V)
- 关断模式的功耗：300 nA (5 V)，90 nA (3 V)
- 通过设计保证单调性
- 通过设计保证单调性
- 双缓冲输入逻辑
- 输出范围： O-VREF 至 O-2VREF
- 低功耗，SPI™、QSPI™、MICROWIRE™、DSP兼容三线式串行接口
- 通过LDAC引脚（低电平有效）同时更新DAC输出
- 通过CLR引脚（低电平有效）提供异步清零设置
- SDO菊花链选项
- 每对DAC均可选择缓冲/无缓冲基准电压输入
产品详情
AD5307/AD5317/AD5327分别是四通道8/10/12位、缓冲电压输出DAC，提供16引脚TSSOP封装，采用2.5 V至5.5 V单电源供电，3 V时功耗为400 µA。这些器件内置片内输出放大器，能够提供轨到轨输出摆幅，压摆率为0.7 V/µs。AD5307/AD5317/AD5327采用多功能三线式串行接口，能够以最高30 MHz的时钟速率工作，并与标准SPI、QSPI、MICROWIRE、DSP接口标准兼容。产品特色
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

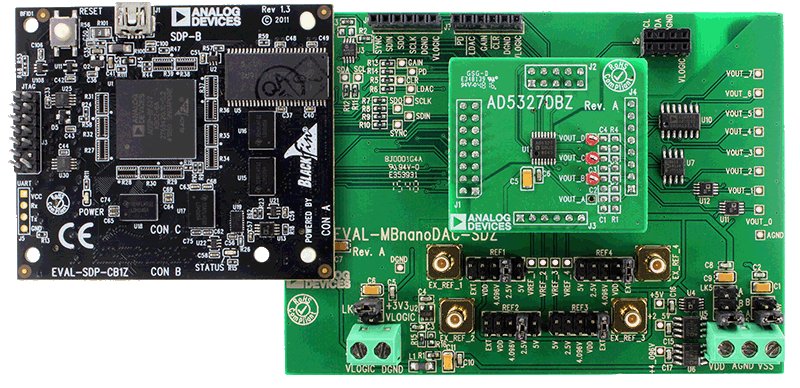

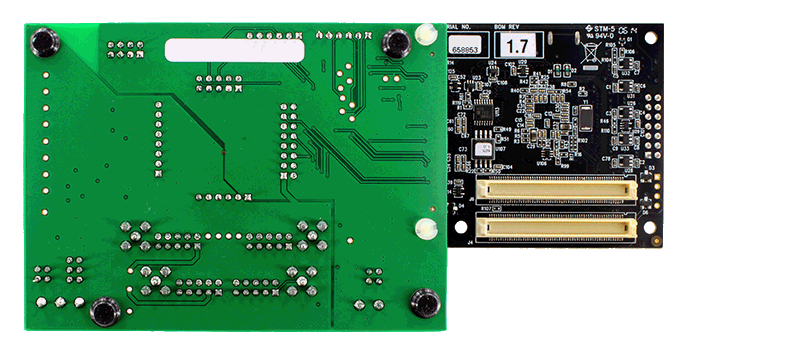

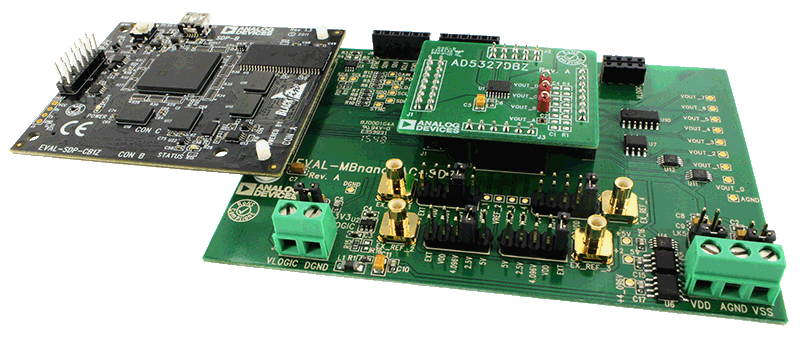

评估套件 (1)
工具及仿真模型
精密DAC误差预算工具
精密DAC误差预算工具是一种Web应用程序，用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况，以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| AD5327ARUZ | 材料声明 | 质量和可靠性 | 16-Lead TSSOP | |
| AD5327BRUZ | 材料声明 | 质量和可靠性 | 16-Lead TSSOP | |
| AD5327BRUZ-REEL | 材料声明 | 质量和可靠性 | 16-Lead TSSOP | |
| AD5327BRUZ-REEL7 | 材料声明 | 质量和可靠性 | 16-Lead TSSOP | |
| Wafer Fabrication Data |
