概览

优势和特点

  • 16位双路同步采样SAR ADC
  • 单端模拟输入
  • 4通道,带2:1多路复用器
  • 通道时序控制器模式
  • 吞吐速率
    • 1 MSPS (AD4684)
    • 500 kSPS (AD4685)
  • SNR(典型值)
    • 87.5 dB,VREF = 3.3 V(外部)
    • 93 dB,OSR_MODE = 1,OSR = 8,RES = 1,VREF = 2.5 V(内部)
  • 片内过采样功能
  • INL ±1.5 LSB(典型值)
  • 分辨率增强功能
  • 2.5 V内部基准电压源(10 ppm/°C)(最大值)
  • 警报功能
  • 温度范围:−40°C至+125°C
  • 16引脚、3 mm x 3 mm LFCSP封装

产品详情

AD4684/AD4685 均为16位、双路同步采样、高速、逐次逼近寄存器(SAR)、模数转换器(ADC),采用3.0 V至3.6 V电源供电,AD4684和AD4685的吞吐速率分别高达1 MSPS和500 kSPS。模拟输入类型为单端,在CS下降沿进行采样和转换。

AD4684/AD4685具有片内时序控制器和集成片内过采样模块,可改善动态范围并在更低带宽下降低噪声。器件内置2.5 V缓冲基准电压源。或者,也可以使用高达3.3 V的外部基准电压源。转换过程和数据采集过程均采用标准控制输入,可与微处理器或数字信号处理器(DSP)轻松接口。使用独立逻辑电源时,AD4684/AD4685兼容1.8V、2.5V和3.3 V接口。AD4684/AD4685采用16引脚、3 mm × 3 mm引脚架构芯片级封装(LFCSP),额定工作温度范围为-40°C至+125°C。

产品特色

  1. 4通道、双路同步采样ADC。
  2. 引脚兼容产品系列。
  3. 高吞吐速率:1 MSPS (AD4684)和500 kSPS (AD4685)。
  4. 节省空间的16引脚、3 mm × 3 mm LFCSP封装。
  5. 集成过采样模块可提高动态范围和SNR,并降低SCLK速度要求。
  6. 单端模拟输入。
  7. 小采样电容可降低放大器驱动负担。



应用

  • 电机控制位置反馈
  • 电机控制电流检测
  • 声纳
  • 电能质量
  • 数据采集系统
  • 掺铒光纤放大器(EDFA)应用
  • 同相和正交解调

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

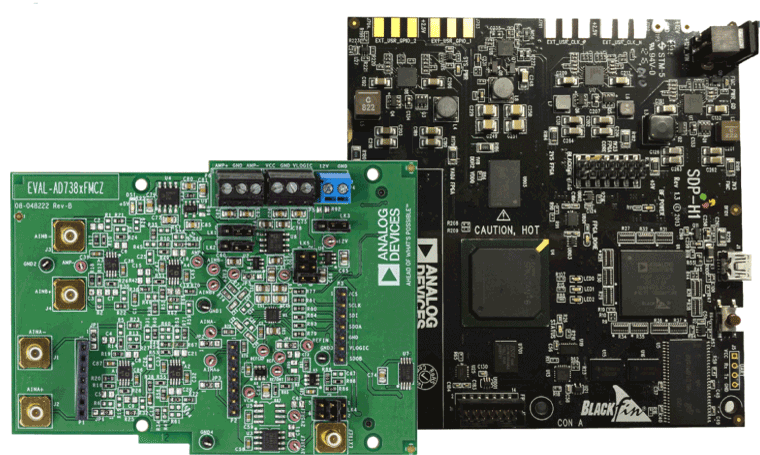

评估套件 (1)
