概览

优势和特点

  • 具有集成 AFE 的 24 位 ADC
    • 快速灵活的输出速率:2.5 SPS 至 125 kSPS
    • 每个通道的通道扫描数据速率为 24,845 SPS(建立时间为 40.25μs)
    • 20 SPS 时,每个通道的 50 Hz 和 60 Hz 共模抑制比为 85 dB
  • ±10 V 输入,8 个差分或 16 个单端
    • VIN 引脚绝对最大额定值为 ±65 V
    • 绝对输入引脚电压高达 ±20 V
    • 最小 1MΩ 阻抗
  • 片内 2.5 V 基准电压源
    • 25°C 的初始精度为 ±0.12%,漂移为 ±5 ppm/°C (典型值)
  • 内部或外部时钟
  • 电源
    • AVDD = 4.5 V 至 5.5 V
    • IOVDD = 2 V 至 5.5 V
    • 总电流消耗:AVDD + IOVDD (IDD) = 10.4 mA
  • 温度范围:−40°C 至 +105°C
  • 3 线或 4 线串行数字接口(SCLK 上的 Schmitt 触发器)
    • 兼容 SPI、QSPI、MICROWIRE 和 DSP

产品详情

AD4115是一款低功耗、低噪声、24位Σ-Δ型模数转换器 (ADC),它集成了一个模拟前端 (AFE),支持全差分或单端高阻抗(≥1 MΩ)双极性±10 V电压输入。

AD4115集成了关键的模拟和数字信号调理模块,可针对所用的每个模拟输入通道配置八种独立设置。对于完全建立的数据,AD4115的最大通道扫描速率为24,845 kSPS (40.25 μs)。

嵌入式2.5 V、低漂移(±5 ppm/°C)带隙内部基准电压源(带输出基准电压缓冲器)减少了外部元件数量。

数字滤波器提供灵活的设置,包括以27.27 SPS输出数据速率实现50 Hz和60 Hz同时抑制。用户可以根据应用中每个通道的要求,选择不同的滤波器设置。自动通道时序控制器能够让ADC在每个使能的通道之间切换。

AD4115的精密性能通过集成ADI公司专有的iPassives™技术来实现。AD4115出厂时已进行校准,可实现高精度性能。

Ad4115采用单电源供电,简化了在电气隔离中的应用。工作温度范围为−40°C至+105°C。AD4115采用40引脚、6 mm × 6 mm LFCSP封装。

应用

  • 过程控制
  • 可编程逻辑控制器(PLC)和分布式控制系统(DCS)模块
  • 仪器仪表和测量

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

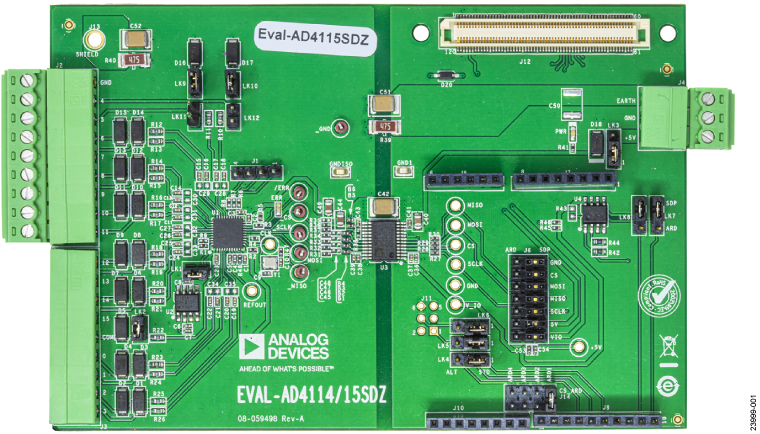

评估套件 (1)
