概览

优势和特点

  • 具有集成 AFE 的 24 位 ADC
    • 快速灵活的输出速率:1.25 SPS 至 31.25 kSPS
    • 每个通道的通道扫描数据速率为 6.21 kSPS(建立时间为 161 μs)
    • 1007 SPS 时每个通道 17.3 个无噪声位
    • 20 SPS 时,每个通道的 50 Hz 和 60 Hz 共模抑制比为 120 dB
  • ±10 V 输入,8 个差分或 16 个单端
    • VIN 引脚绝对最大额定值:± 65 V
    • 绝对输入引脚电压高达 ±20 V
    • 最小 1MΩ 阻抗
    • 25°C 时,0.07% TUE
  • 片内 2.5 V 基准电压源
    • 25°C 的初始精度为 ±0.12%,漂移为 ±5 ppm/°C (典型值)
  • 内部或外部时钟
  • 电源
    • AVDD = 3.0 V 至 5.5 V
    • IOVDD = 2 V 至 5.5 V
    • 总电流消耗:AVDD + IOVDD (IDD) = 3.9 mA
  • 温度范围:−40°C 至 +105°C
  • 3 线或 4 线串行数字接口(SCLK 上的 Schmitt 触发器)
    • 兼容 SPI、QSPI、MICROWIRE 和 DSP

产品详情

AD4114 是一款低功耗、低噪声 24 位 Σ-∆ 模数转换器 (ADC),它集成了一个模拟前端 (AFE),适用于全差分或单端高阻抗 (≥1 MΩ)、双极、±10 V 电压输入。

AD4114 集成了关键的模拟和数字信号调理模块,可为使用的每个模拟输入通道配置八种单独的设置。对于完全稳定的数据,AD4114 的最大通道扫描速率为 6.21 kSPS (161 μs)。

嵌入式 2.5 V、低漂移 (±5 ppm/°C) 带隙内部基准电压源(带输出基准缓冲区)可减少外部元件数。

使用数字滤波器可以实现灵活设置,包括在 27.27 SPS 输出数据速率下实现同步 50 Hz 和 60 Hz 抑制。用户可以根据应用程序中每个通道的要求,选择不同的滤波器设置。自动通道时序控制器使 ADC 能够在每个启用的通道之间进行切换。

AD4114 的精度性能通过集成 ADI公司提供的专有 iPassives® 技术而实现。AD4114 出厂时已进行校准,可实现指定的高精度。

AD4114 使用单一电源工作,简化了在电隔离应用中的使用。规定的工作温度范围为 −40°C 至 + 105°C。AD4114 采用 40 引脚、6 mm×6 mm LFCSP 封装。

应用

  • 可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS) 组件
  • 仪器仪表和测量

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

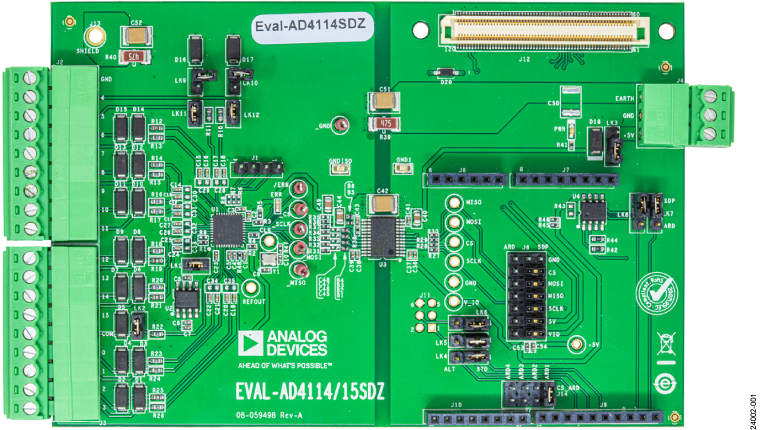

评估套件 (1)
