AD1992

D类音频功率放大器– 2 × 10W

更多 showmore-icon

: 过期 tooltip
: 过期 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

特性
  • 0.005% THD+N
  • 101.5 dB Dynamic Range

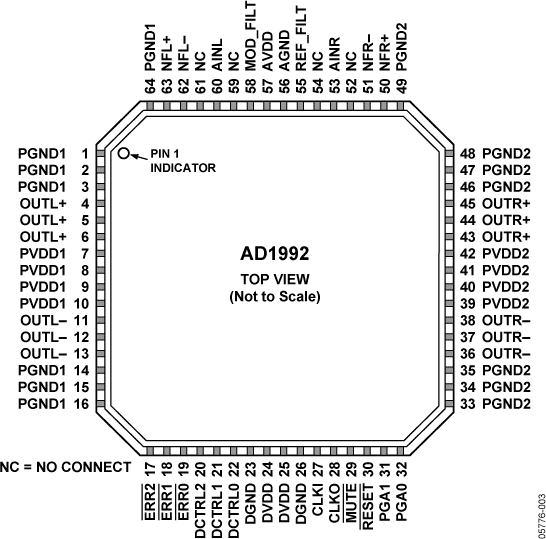

  • 64-LFCSP Package
  • Efficiency >80% @ 5 W/6 Ω
  • EMI Optimized Modulator
  • Integrated Stereo ∑∆ Modulator and Power Stage
  • Low Cost DMOS Process
  • On-Off-Mute Pop Noise Suppression
  • Over-Temperature Protection
  • PSRR>65dB
  • RDS-ON < 0.3 Ω (per transistor)
  • Short Circuit Protection
更多细节
show more Icon

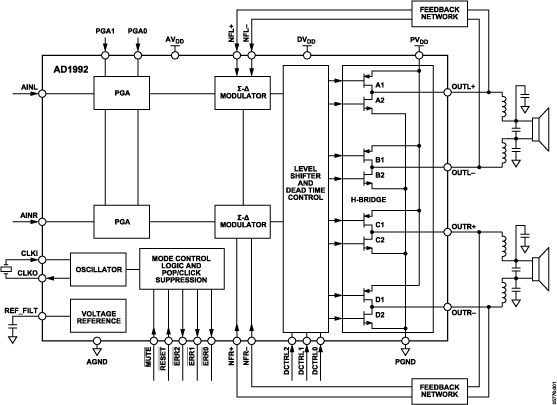

包括AD1990、AD1992与AD1994在内的AD199x系列放大器将一个立体声Σ-Δ调制器和立体声“桥接”式负载(BTL)功率级集成到单芯片上。AD199x放大器提供高保真音响质量(总谐波失真（THD ）＜0.005 %,信噪比（SNR）＞ 105 dB；电源抑制比(PSRR) ＞ 65 dB)，同传统的线性放大器相比，散热降低至少50 %。通过将Σ-Δ调制器与桥驱动电路以及大功率输出级相集成，该器件实现了突破性性能。除了具有出色的音频性能外，创新的Σ-Δ架构还可以实现较小的辐射与传导电磁干扰（EMI）以及射频（RF）辐射。

输出功率

AD1990: 2 × 5W
AD1992: 2 × 10W
AD1994: 2 × 25W (1 × 50W)

应用

  • 汽车放大器
  • 平板电视
  • PC音频系统
  • 迷你设备
