  5. ADuM162N


概览

优势和特点

  • 高共模瞬变抗扰度:100 kV/µs
  • 对辐射和传导噪声的高抗干扰能力
  • 低传播延迟
    • 13 ns(最大值,5 V)
    • 15 ns(最大值,1.8 V)
  • 最大保证数据速率:150 Mbps
  • 安全和法规认证(申请中)
    • UL认证:1分钟3000 V rms,符合UL 1577
    • CSA元件验收通知5A
    • VDE合格证书
      • DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
      • VIORM = 565 V峰值
    • CQC认证符合GB4943.1-2011
  • 低动态功耗
  • 1.8 V5 V电平转换
  • 故障安全高或低选项
  • 16引脚窄体SOIC封装,符合RoHS标准

产品详情

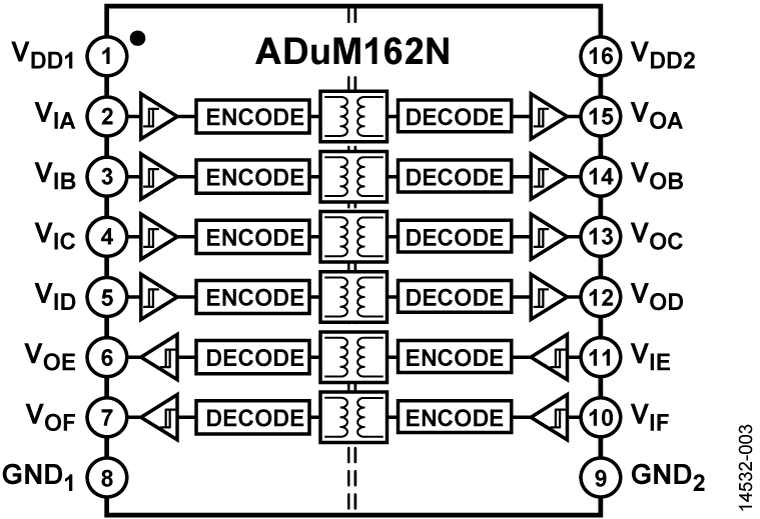

ADuM160N / ADuM161N / ADuM162N / ADuM163N均为采用ADI公司iCoupler®技术的6通道数字隔离器。这些隔离器件将高速、互补金属氧化物半导体(CMOS)与单芯片空芯变压器技术融为一体,具有优于光耦合器件和其它集成式耦合器等替代器件的出色性能特征。这些器件的最大传播延迟为13 ns,在5 V下脉冲宽度失真小于4.5 ns。具有严格的4.0 ns(最大值)传播延迟通道间匹配。

ADuM160N/ADuM161N/ADuM162N/ADuM163N数据通道属于独立式通道,提供多种配置选择,可承受3.0 kV rms的电压额定值(请参见“订购指南”)。这些器件均可采用1.7 V至5.5 V电源电压工作,与低压系统兼容,并且能够跨越隔离栅实现电压转换功能。

与其它光耦合器不同,可确保不存在输入逻辑转换时的直流正确性。它们提供两种不同的故障安全选项,输入电源未用时,输出转换到预定状态。

应用

  • 通用多通道隔离
  • 串行外设接口(SPI)/数据转换器隔离
  • 工业现场总线隔离

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
