特性
- 在单芯片上实现完整的角速度陀螺仪
- Z轴（偏航角速度）响应
- 偏置稳定度：12°/小时
- 角向随机游动：0.01°/√s
- 可在宽频率范围内提供高振动抑制特性
- 测量范围可扩大至±450°/s
- 抗冲击能力：10,000 g
- 输出与基准电源成比率
- 6 V单电源供电
- 欲了解更多特性，请参考数据手册
- 下载ADXRS646-EP数据手册
- 温度范围：-55℃至+105℃
- 受控制造基线
- 唯一封装/测试厂
- 唯一制造厂
- 增强型产品变更通知
- 认证数据可应要求提供
- V62/14618 DSCC图纸号
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
ADXRS64x系列低噪声、具有振动抑制特性的偏航角速度陀螺仪可直接取代现有设计中的ADXRS62x系列，实现性能升级。
ADXRS646与ADXRS62x系列引脚兼容、封装兼容，提供±250°/s的测量范围、1 kHz带宽、6°/hr漂移、低宽带噪声、0.015°/s/g的低g灵敏度和0.0001°/s/g²的振动校正特性，非常适合高性能导航和平台稳定应用。
ADXRS646是一款角速率传感器（陀螺仪），采用ADI公司取得专利的大规模BiMOS表面微加工工艺制造，在单芯片上实现完整的陀螺仪。它采用先进的差分四路传感器设计，可有效抑制线性加速度和振动的影响，能够在恶劣的冲击和振动环境中执行速率检测。
输出信号RATEOUT (1B, 2A)是电压值，与围绕封装上表面垂直轴转动的角速率成比例。测量范围最小值为±250°/s。输出与所提供的基准电源成比率。芯片工作还需要其它几个外部电容。
该器件提供温度输出，用于补偿技术。两路数字自测输入通过机电方式激励传感器，以测试传感器和信号调理电路是否正常工作。ADXRS646提供7 mm × 7 mm × 3 mm BGA芯片级封装。
应用- 工业应用
- 恶劣的机械环境
- 平台稳定
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADXRS646
文档
筛查
1 应用
-
全部
-
数据手册
-
技术文章
-
用户手册
-
全部
-
英文
-
日文
-
中文
数据手册
4
ADXRS646: High Stability, Low Noise Vibration Rejecting Yaw Rate Gyroscope Data Sheet (Rev.C)
技术文章
4
URL
HTML
HTML
HTML
用户手册
2
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
视频
1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADXRS646BBGZ |
32-Ball Ceramic BGA (6.85mm x 6.85mm x 3.8mm)
|
|
|
| ADXRS646BBGZ-RL |
32-Ball Ceramic BGA (6.85mm x 6.85mm x 3.8mm)
|
|
|
| ADXRS646TBGZ-EP |
32-Ball Ceramic BGA (6.85mm x 6.85mm x 3.8mm)
|
|
|
| ADXRS646TBGZ-EP-RL |
32-Ball Ceramic BGA (6.85mm x 6.85mm x 3.8mm)
|
|
- ADXRS646BBGZ
- 引脚/封装图-中文版
-
32-Ball Ceramic BGA (6.85mm x 6.85mm x 3.8mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADXRS646BBGZ-RL
- 引脚/封装图-中文版
-
32-Ball Ceramic BGA (6.85mm x 6.85mm x 3.8mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADXRS646TBGZ-EP
- 引脚/封装图-中文版
-
32-Ball Ceramic BGA (6.85mm x 6.85mm x 3.8mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADXRS646TBGZ-EP-RL
- 引脚/封装图-中文版
-
32-Ball Ceramic BGA (6.85mm x 6.85mm x 3.8mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
7月 16, 2018
- 17_0022
Assembly Transfer of Select MEMS in LCC, CBGA and LCC_V Packages to Cirtek Electronic Corporation
ADXRS646BBGZ
量产
ADXRS646BBGZ-RL
量产
ADXRS646TBGZ-EP
量产
ADXRS646TBGZ-EP-RL
量产
10月 17, 2013
- 13_0220
ADXRS646/ADXRS646-EP Die Revision and Datasheet Update
ADXRS646BBGZ
量产
ADXRS646BBGZ-RL
量产
ADXRS646TBGZ-EP
量产
ADXRS646TBGZ-EP-RL
量产
8月 22, 2013
- 13_0021
Qualification of Second Source Supplier for Seal Glass on Capped MEMS Devices
ADXRS646BBGZ
量产
ADXRS646BBGZ-RL
量产
ADXRS646TBGZ-EP
量产
ADXRS646TBGZ-EP-RL
量产
根据型号筛选
产品型号
产品生命周期
PCN
7月 16, 2018
- 17_0022
Assembly Transfer of Select MEMS in LCC, CBGA and LCC_V Packages to Cirtek Electronic Corporation
ADXRS646BBGZ
量产
ADXRS646BBGZ-RL
量产
ADXRS646TBGZ-EP
量产
ADXRS646TBGZ-EP-RL
量产
10月 17, 2013
- 13_0220
ADXRS646/ADXRS646-EP Die Revision and Datasheet Update
ADXRS646BBGZ
量产
ADXRS646BBGZ-RL
量产
ADXRS646TBGZ-EP
量产
ADXRS646TBGZ-EP-RL
量产
8月 22, 2013
- 13_0021
Qualification of Second Source Supplier for Seal Glass on Capped MEMS Devices
ADXRS646BBGZ
量产
ADXRS646BBGZ-RL
量产
ADXRS646TBGZ-EP
量产
ADXRS646TBGZ-EP-RL
量产
评估套件 1
EVAL-ADXRS646
ADXRS646分线板
产品详情

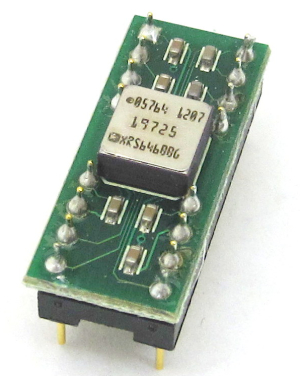

EVAL-ADXRS646Z是一款简单的分线板，支持快速评估角速率传感器（陀螺仪）ADXRS646的性能。 ADXRS646是一款高性能模拟输出偏航角速率陀螺仪，偏置漂移低至12°/小时，具有出色的振动和线性加速度抑制特性。 该分线板的尺寸很小，可以轻松将陀螺仪安装在现有系统上而不需要额外硬件，并且对系统和陀螺仪的性能影响极小。 该板搭载所有必需的无源元件，详见下面用户指南中的说明。
本页提供EVAL-ADXRS646Z的所有相关信息，包括文档、报价和订购信息。
