ADXL356

低噪声、低漂移、低功耗、3轴MEMS加速度计

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • • 密封封装提供出色长期稳定性
  • 0 g失调与温度的关系（所有轴）：0.75 mg/°C（最大值）
  • • 超低噪声频谱密度（所有轴）：75 μg/√Hz
  • • 低功耗VSUPPLY（LDO稳压器使能）
    • o 测量模式：150 μA
    • o 待机模式：21 μA
  • • 用户可调模拟输出带宽
  • • 集成温度传感器
  • • 电压范围选项
    • o 集成内部稳压器的VSUPPLY：2.25 V至3.6 V
    • o 内部LDO稳压器旁路的V1P8ANA、V1P8DIG：1.8 V（典型值，±10%）
  • • 工作温度范围：−40°C至+125°C
  • • 14引脚、6 mm × 5.6 mm × 2.2 mm、LCC封装
ADXL356-EP支持防务和航空航天应用（AQEC标准）
  • 下载ADXL356-EP数据手册 (pdf)
  • 军用温度范围：-55°C至+125°C
  • 受控制造基线
  • 唯一封装/测试厂
  • 唯一制造厂
  • 产品变更通知
  • 认证数据可应要求提供
  • V62/18610 DSCC图纸号
    • 更多细节
    show more Icon

    模拟输出ADXL356和数字输出ADXL357均为低噪声密度、低0 g失调漂移、低功耗、3轴加速度计，具有可选测量范围。ADXL356B支持±10 g和±20 g范围，ADXL356C支持±10 g和±40 g范围，ADXL357支持±10 g、±20 g和±40 g范围。

    ADXL356/ADXL357在温度范围内提供业界领先的噪声、最小失调漂移和长期稳定性，可实现校准工作量极小的精密应用。

    低失调、低噪声和低功耗ADXL357可在机载IMU等高振动环境下实现精确的倾斜测量。ADXL356在更高频率范围内具有低噪声特性，非常适合无线条件监控。

    ADXL357多功能引脚名称仅可由SPI或受限I2C接口的相关功能引用。

    应用

    • 惯性测量单元(IMU)/航姿和航向参考系统(AHRS)
    • 平台稳定系统
    • 结构健康监控
    • 地震成像
    • 倾斜检测
    • 机器人
    • 状态监控
    Show More Arrow image
    modal bookmark icon

    {{modalTitle}}

    modal close icon

    {{modalDescription}}

    {{dropdownTitle}}

    input down arrow
    • {{defaultSelectedText}}
      • {{#each projectNames}}
    • {{name}}
      • {{/each}} {{#if newProjectText}}
    • plus icon {{newProjectText}}
      • {{/if}}
    {{#if toggleButtonDescription}}
    {{toggleButtonDescription}}
    {{/if}} {{#if newProjectTitle}}

    {{newProjectTitle}}

    {{projectNameErrorText}}

    {{/if}}

    ADXL356

    文档

    30
    overlayclose

    筛查

    1 应用

    mobileoverlaydownarrow
    • 全部
      TickIcon
    • 数据手册
    • 用户手册
    • 产品亮点
    • 技术文章
    • 全部
      TickIcon
    • 英文
    • 日文
    • 中文
    resetfilter

    重置过滤器

    数据手册

    4

    PDF Vector

    PDF

    更新 04/30/2018
    英文

    ADXL356-EP: Enhanced Product Data Sheet (Rev.0)

    打开PDF文件

    redirect
    337.28 K
    download

    下载 PDF

    PDF Vector

    PDF

    更新 04/04/2024
    英文

    ADXL356/ADXL357/ADXL357B: Low Noise, Low Drift, Low Power, 3-Axis MEMS Accelerometers Data Sheet (Rev.C)

    打开PDF文件

    redirect
    3.55 M
    download

    下载 PDF

    PDF Vector

    PDF

    更新 04/04/2024
    日文

    ADXL356/ADXL357: 低ノイズ、低ドリフト、低消費電力 3 軸 MEMS 加速度センサー (Rev.0)

    打开PDF文件

    redirect
    1.03 M
    download

    下载 PDF

    PDF Vector

    PDF

    更新 08/22/2018
    英文

    ADXL356 Military Data Sheet

    打开PDF文件

    redirect
    358.7 K
    download

    下载 PDF

    用户手册

    2

    PDF Vector

    WIKI

    更新 09/27/2016
    英文

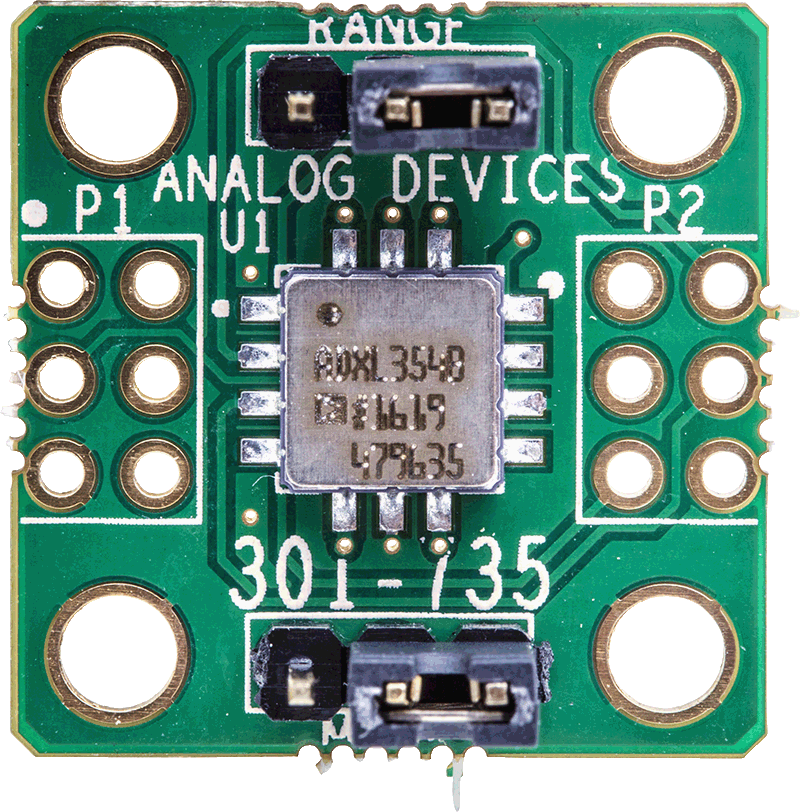

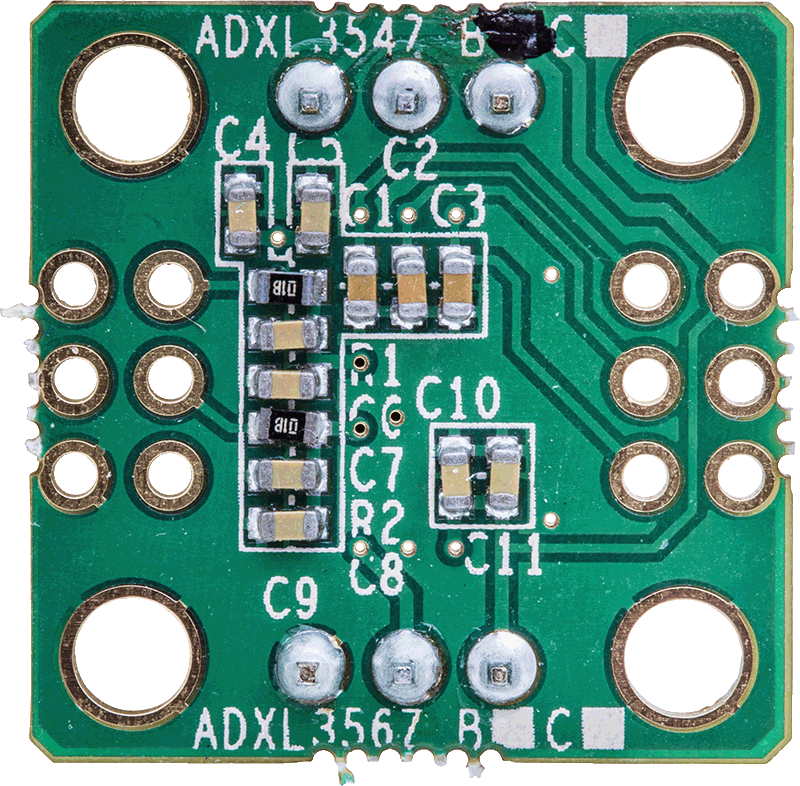

    Evaluating the ADXL354/ADXL355/ADXL356/ADXL357 redirect icon
