特性
- 具有模拟输出的单平面轴加速度计
- 满刻度量程：±200 g
- 线性频率响应范围：直流至 15 kHz（典型值）（3 dB 点）
- 谐振频率：28 kHz（典型值）
- 超低噪声密度 45 μg/√Hz
- 超量程检测和直流耦合实现快速的恢复时间
- 全面的机电自检
- 灵敏度性能
- 温度灵敏度稳定性在± 5% 范围内
- 线性度为满刻度量程的 ±0.2%
- 横轴灵敏度±1%/±0.8%（X 轴上的 Z 轴加速度影响；X 轴上的 Y 轴加速度影响）
- 单电源供电
- 与电源成比率的输出电压
- 低功耗：1.0 mA（典型值）
- 省电待机操作模式，提供快速恢复
- 符合 RoHS 标准
- 工作温度范围 −40°C 至 +125°C
- 32 引脚 5 mm × 5 mm × 1.8 mm LFCSP 封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
ADXL1003 在拓展频率范围内提供超低的噪声密度，并且已针对轴承故障检测和诊断进行优化。ADXL1003 在整个线性频率范围内具有 45 μg/√Hz 的噪声密度（典型值）。微机电系统 (MEMS) 加速度计具有稳定、可重复的灵敏度，并且可以承受高达 10,000 g 的外部冲击。
集成的信号调理电子产品可实现全静电自检 (ST) 和超量程 (OR) 指示器等特性，可用于嵌入式应用。凭借低功耗和 3.0 V 至 5.25 V 的单电源供电，ADXL1003 还可实现无线检测产品设计。ADXL1003 采用 5 mm × 5 mm × 1.8 mm LFCSP 封装，可在 −40°C 至 +125°C 的温度范围内工作。
应用
- 状态监控
- 预测性维护
- 资产健康
- 测试与测量
- 健康与使用监测系统 (HUMS)
- 声频发射
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADXL1003
文档
筛查
1 应用
-
全部
-
数据手册
-
用户手册
-
全部
-
英文
-
日文
数据手册
2
用户手册
1
WIKI
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
解决方案设计及宣传手册 1
模拟对话 1
视频
1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

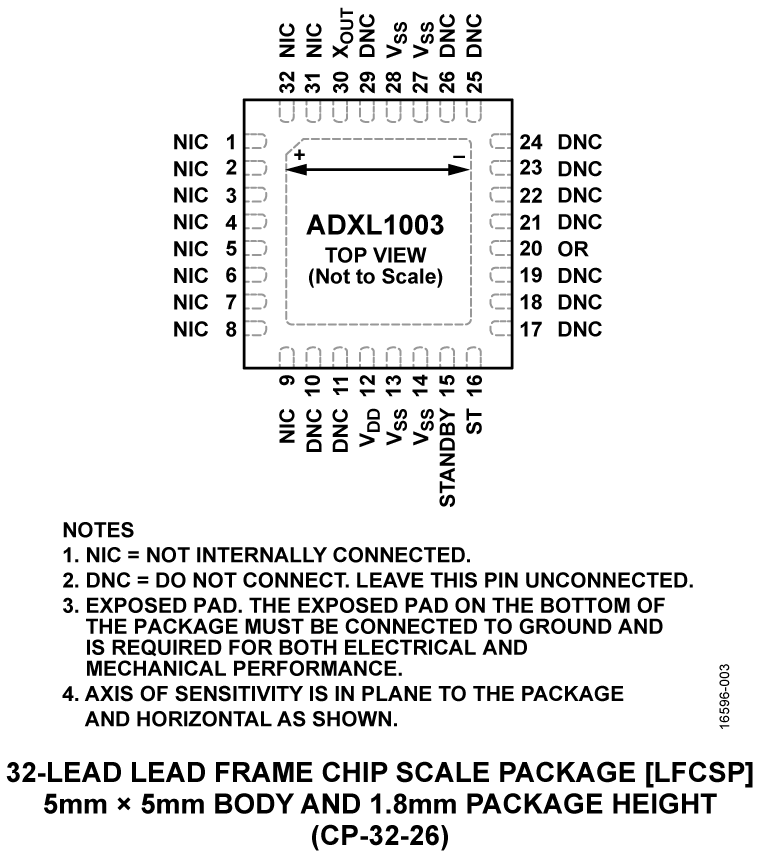

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADXL1003BCPZ |
32-Lead LFCSP (5mm x 5mm x 1.8mm w/ EP)
|
|
|
| ADXL1003BCPZ-RL |
32-Lead LFCSP (5mm x 5mm x 1.8mm w/ EP)
|
|
|
| ADXL1003BCPZ-RL7 |
32-Lead LFCSP (5mm x 5mm x 1.8mm w/ EP)
|
|
- ADXL1003BCPZ
- 引脚/封装图-中文版
-
32-Lead LFCSP (5mm x 5mm x 1.8mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADXL1003BCPZ-RL
- 引脚/封装图-中文版
-
32-Lead LFCSP (5mm x 5mm x 1.8mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADXL1003BCPZ-RL7
- 引脚/封装图-中文版
-
32-Lead LFCSP (5mm x 5mm x 1.8mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys

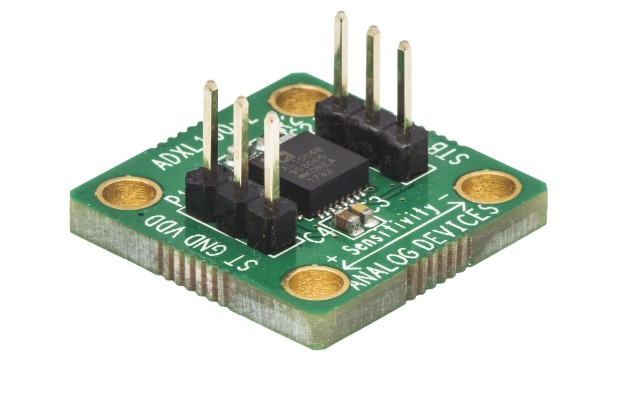

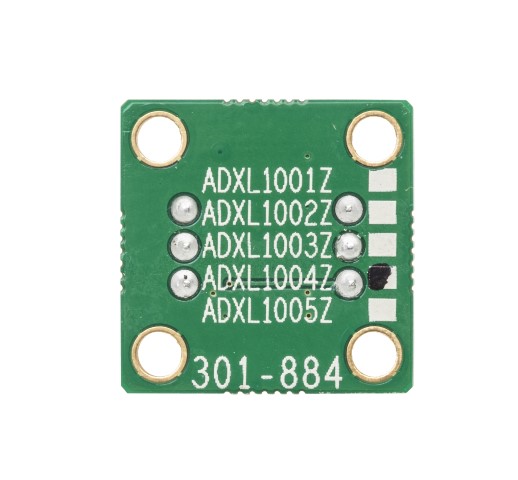

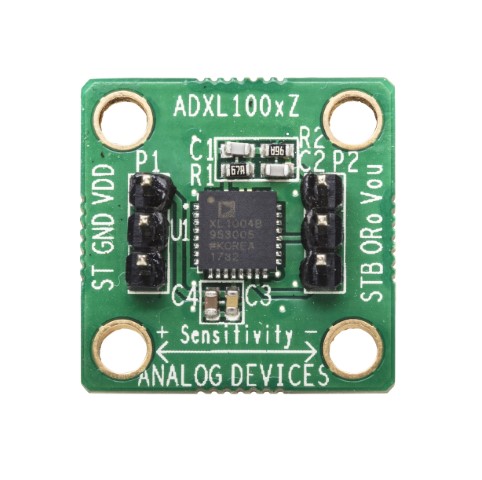

评估套件 1
EVAL-ADXL1003
ADXL1003 评估板
产品详情
EVAL-ADXL100xZ 是一款简单的评估板，使用户可以快速评估 ADXL1003 振动传感器的性能。EVAL-ADXL100xZ 设计用于安装在机械振动器上，由 0.8" × 0.8" 的超厚 PCB 构成。具有螺孔，以便刚性安装到振动块上。此设计使用户可在无需将套件焊接到单独测试板的情况下，评估 ADXL1003 振动传感器的全面性能。输出端提供简单的 RC 低通滤波器，其带宽为 −3 dB，由所选被测套件决定。元件可以进行替换，以允许用户在套件的输出处实施专用于其应用场合的低通滤波器。有关微机电系统（MEMS）ADXL1003 加速度计的详细信息，请参见数据手册。
