ADG5298

推荐用于新设计

高温（高达210°C）、高电压、防闩锁型、8通道多路复用器

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 极端工作温度最高达210°C
  • 防闩锁
  • JESD78D II类额定值
  • 低泄漏
  • 超低电容和电荷注入
    • 源极电容，关断：2.9 pF（±15 V双电源供电）
    • 漏极电容，关断：34 pF（±15 V双电源供电）
    • 电荷注入：0.2 pC（±15 V双电源供电和+12 V单电源供电）
  • 低导通电阻：典型值：290 Ω（210°C时，采用双电源供电）
  • ±9 V至±22 V双电源供电
  • 9 V至40 V单电源供电
  • 最大额定电源电压：48 V
  • 额定电源电压：±15 V、±20 V、+12 V和+36 V
  • 模拟信号范围：VSS至VDD

ADG5298是一款防闩锁、单芯片、互补金属氧化物半导体(CMOS)模拟多路复用器，工作温度最高可达210°C。根据3位二进制地址线A0、A1和A2所确定的地址，ADG5298将八路输入之一切换至公共输出。

其提供EN输入，用来使能或禁用器件。EN禁用时，所有通道均关断。这款开关具有超低电容和电荷注入特性，因而是要求低突波和快速建立时间的数据采集与采样保持应用的理想解决方案。

当接通时，开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，达到电源电压的信号电平被阻止。这种多路复用器采用16引脚陶瓷扁平封装(FLATPACK)和带有反向形成的翼形引脚的16引脚陶瓷扁平封装(FLATPACK_RF)。这两款封装均针对极端温度下的稳定性而设计，在最大额定温度下可工作1000小时。

ADG5298属于ADI公司不断扩展的高温认证产品系列，如需了解ADI所有的高温产品选型表及相关认证数据，请访问www.analog.com/hightemp。

产品特色

  1. 沟槽隔离可防止闩锁并将寄生泄露降至低点。
    电介质沟道将P通道与N通道晶体管分开，保证即使在严重过压状况下，也不会发生闩锁现象。
  2. 实现了JESD78D II类额定值。
    vADG5298器件的限流为±500 mA，在最大温度(210°C)下具有10 ms脉冲。
  3. 0.2 pC电荷注入。
  4. 双电源供电。
    对于双极性模拟信号应用，ADG5298可以采用高达±22 V的双电源供电。
  5. 单电源供电。
    对于单极性模拟信号应用，ADG5298可以采用最高40 V的单电源供电。
  6. 3 V逻辑兼容数字输入。
    VINH = 2.0 V，VINL = 0.8 V。
  7. 无需VL逻辑电源。

应用

  • 井下钻探和仪器仪表
  • 航空电子
  • 重工业
  • 高温环境
ADG5298
高温（高达210°C）、高电压、防闩锁型、8通道多路复用器
ADG5298 Functional Block Diagram ADG5298 Pin Configuration ADG5298 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

IBIS 模型 1

评估套件

eval board
schematic 1
EVAL-ADG5298

ADG5298评估板

立即购买 更多内容

特性和优点

  • 工作温度最高达210°C
  • 电源电压
    • 双电源：±5 V至±22 V
    • 单电源：8 V至44 V
  • 并行接口兼容3 V逻辑

产品详情

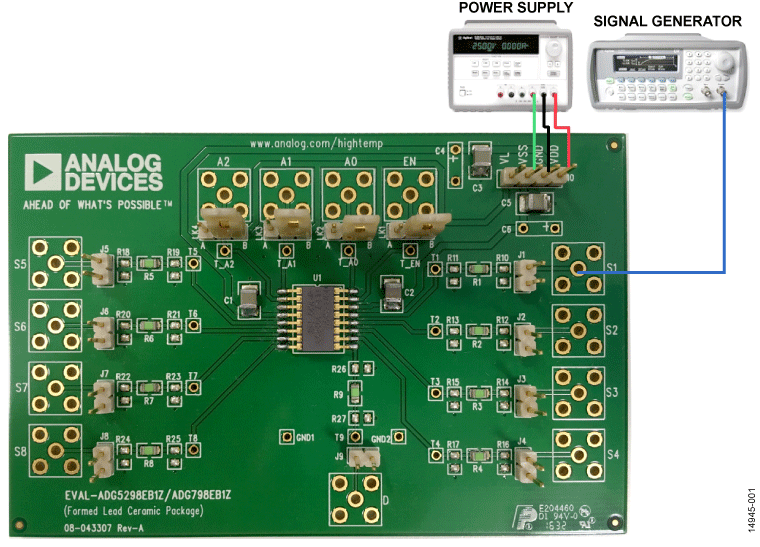

EVAL-ADG5298EB1Z是一款用于ADG5298高温8:1多路复用器的评估板。整个板组件由耐高温材料构建，在温度高达210°C时适合短时器件评估。


ADG5298焊接到EVALADG5298EB1Z评估板中心，接头用于连接各源极和漏极引脚。四引脚接头为该器件供电并提供用户定义的数字逻辑电源电压。


ADG5298数据手册提供ADG5298的完整规格，使用EVAL-ADG5298EB1Z评估板时应同时参考用户指南UG-1038与数据手册。

eval board
schematic 2
schematic 3
schematic 4
schematic 5
schematic 6
schematic 7
schematic 8
schematic 9
schematic 10
schematic 11
schematic 12
schematic 13
schematic 14
EV-HT-200CDAQ1

200°C高温数据采集和控制系统参考设计

立即购买 更多内容

特性和优点

  • 完整的高温数据采集参考平台，所有组件和组装材料的额定温度至少为200°C
  • 10 通道高精度模数转换
    • (2)个直接通道，最大400ksps
    • (8)个多路复用通道，最大16ksps（包括温度传感器）
    • 用于外部控制和可选外部触发的多个GPIO
  • 完整的软件包，包括
    • 集成RTOS的优化固件，用于多个数据采集模式
    • 用于控制、查看和记录数据的PC主机软件
    • 可用于所有软件的源代码
  • 尺寸兼容井下油气勘探仪器仪表
  • 套件包括用于快速评估的模拟和数字/电源分线板


产品详情

EV-HT-200CDAQ1基于CN0365模拟前端参考设计，其目的是为基于高温低功耗微控制器的数据采集和控制解决方案奠定基础，使其符合众多井下仪器仪表和其他高温应用的要求。基于AD7981模数SAR转换器，该参考设计展现了一种全功能的系统，带两个高速同步采样通道和8个额外的多路复用通道，可满足广泛的井下工具的数据采集需求（共10个通道）。该模拟前端通过多个SPI端口连接到基于VORAGO Technologies VA10800 ARM® Cortex®-M0的微控制器。采集后，可以在本地处理数据，也可通过UART或可选的RS485通信接口传输出去。电路板上的其他配套组件（包括内存、时钟、电源和无源器件）均为各自供应商指定的、支持高工作温度的器件，经验证，这些组件能在200°C或以上的温度下可靠地工作。除硬件之外，使用FreeRTOS的项目还提供开源固件以及具有多种工作模式的优化驱动程序和数据采集协议。随附的开源PC软件允许用户通过UART连接到该板，以便控制采集模式、查看数据、记录数据并执行信号分析。该平台适合参考设计、快速原型制作（如新传感器技术）和高温仪器仪表系统实验室测试。

EVAL-ADG5298
ADG5298评估板
EVAL-ADG5298EB1Z Image
EV-HT-200CDAQ1
200°C高温数据采集和控制系统参考设计
EV-HT-200CDAQ1AALL-web EV-HT-200CDAQ1AANGLE-web EV-HT-200CDAQ1ABOTTOM-web EV-HT-200CDAQ1ATOP-web EV-HT-200CDAQ1BANGLE-web EV-HT-200CDAQ1BBOTTOM-web EV-HT-200CDAQ1BTOP-web EV-HT-200CDAQ1CANGLE-web EV-HT-200CDAQ1CBOTTOM-web EV-HT-200CDAQ1CTOP-web EV-HT-200CDAQ1DANGLE-web EV-HT-200CDAQ1DBOTTOM-web EV-HT-200CDAQ1DTOP-web
