ADAU1777

4 ADC、2 DAC低功耗编解码器，带音频处理器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 可编程音频处理器
    • 快速（高达768 kHz）和慢速处理路径
    • 双二阶滤波器、限幅器、音量控制和混合
  • 低延迟24位ADC和DAC
    • 102 dB SNR（通过PGA和ADC，采用A加权滤波器）
    • 108 dB组合SNR（通过DAC和耳机，采用A加权滤波器）
  • 串行端口采样速率：8 kHz至192 kHz
  • 模拟至模拟延迟：5 μs
  • 4个单端模拟输入，可配置为麦克风或线路输入
  • 双路立体声数字麦克风输入
  • 立体声模拟音频输出，单端或差分，
  • 可配置为线路输出驱动器或耳机驱动器
  • PLL支持从8 MHz至27 MHz的任何输入时钟速率
  • 全双工、异步采样速率转换器(ASRC)
  • 电源
    • 模拟和数字输入/输出：1.8 V至3.3 V
    • 数字信号处理(DSP)内核：1.1 V至1.8 V
  • 低功耗
  • I2C和SPI控制接口，从I2C EEPROM自行引导
  • 7个多用途(MPx)引脚用于数字控制和输出
更多细节
show more Icon

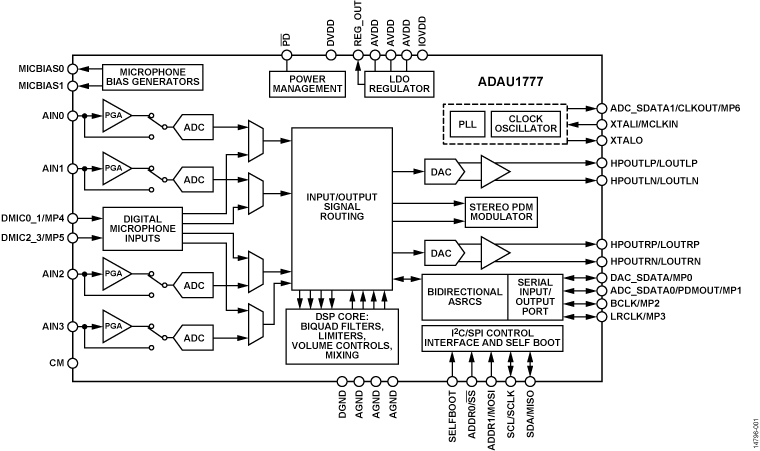

ADAU1777是一款具有四个输入和两个输出的编解码器，内置数字处理器，可执行滤波、电平控制、信号电平监控和混合。从模拟输入至DSP内核再到模拟输出的路径经过优化，实现了低延迟，非常适用于降噪耳机。只需添加几个无源元件、晶体和用于引导的EEPROM，ADAU1777可提供完整的耳机解决方案。

请注意，在整篇数据手册中，多功能引脚（如SCL/SCLK）由整个引脚名称或引脚的单个功能表示；例如SCLK即表示仅与此功能相关。

应用

  • 降噪耳机、耳机和头戴式耳机
  • Bluetooth® 主动降噪(ANC)耳机、耳机和头戴式耳机
  • 个人导航设备
  • 数码相机和数码摄像机
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

ADAU1777

文档

2
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 用户手册
  • 数据手册
  • 全部
    TickIcon
  • 英文
resetfilter

重置过滤器

数据手册

1

PDF Vector

PDF

更新 12/22/2016
英文

ADAU1777: Four-ADC, Two-DAC, Low Power Codec with Audio Processor Data Sheet (Rev.0)

打开PDF文件

redirect
1.93 M
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 12/22/2016
英文
UG-1055: Evaluating the ADAU1777 Four ADC, Two DAC, Low Power Codec with Audio Processor (Rev.0) redirect icon

1.39 M

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型

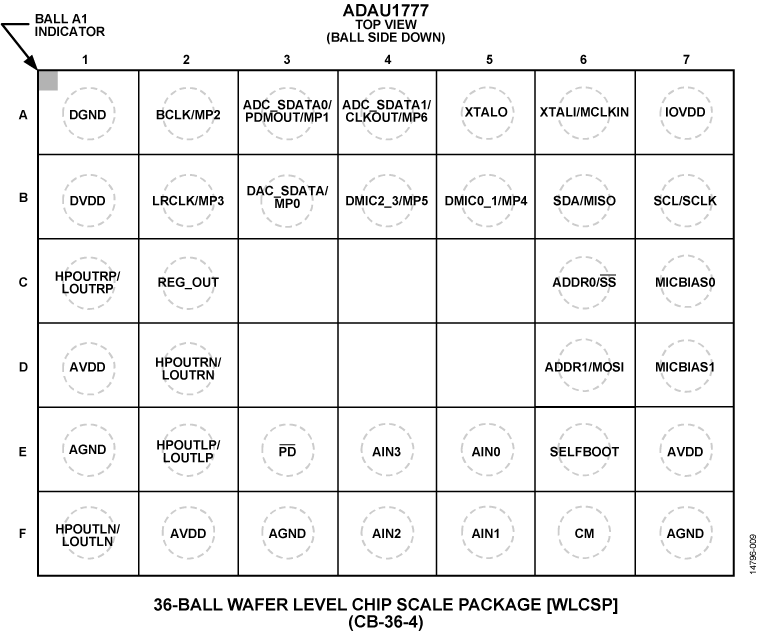

ADAU1777BCBZRL 36-Ball WLCSP (3.765mm x 3.195mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
软件和型号相关生态系统

软件和型号相关生态系统

软件开发工具

SigmaStudio

图形开发工具，用于ADI DSP音频处理器和A2B®收发器的编程、开发和调试软件。

正在寻找评估软件？您可以在这里找到

评估套件

评估套件 1

reference details image

EVAL-ADAU1777

ADAU1777 评估板

zoom

EVAL-ADAU1777

ADAU1777 评估板

download icon

下载

 print icon

打印
EVAL-ADAU1777
ADAU1777 评估板
立即购买 更多内容

产品详情

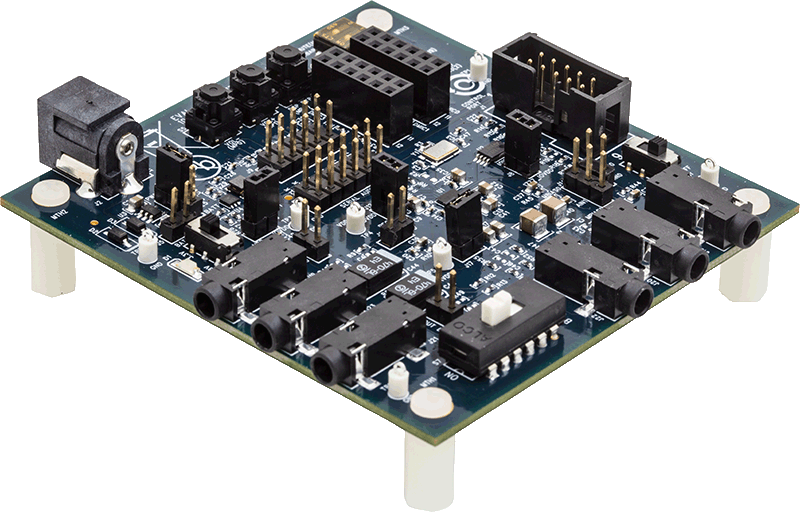

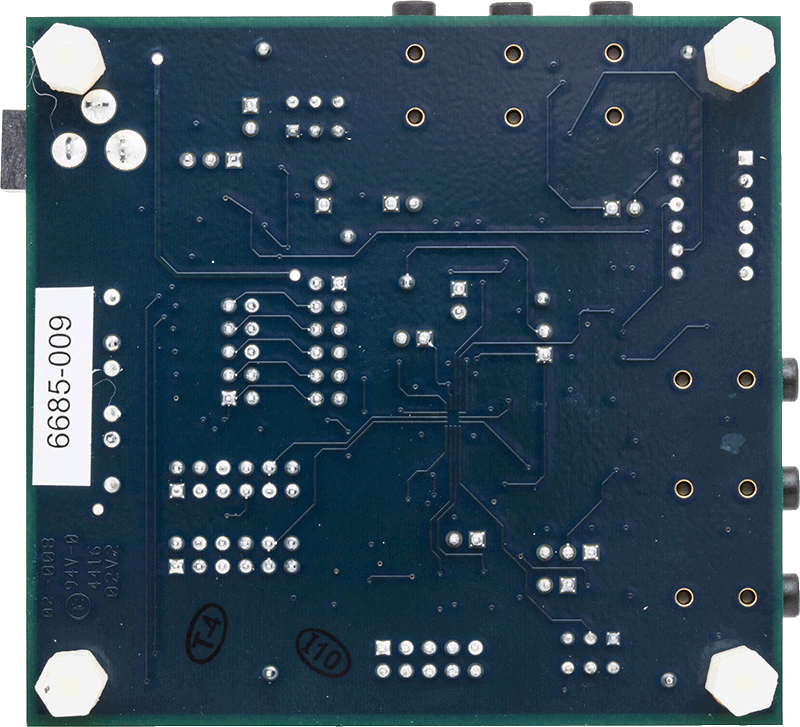

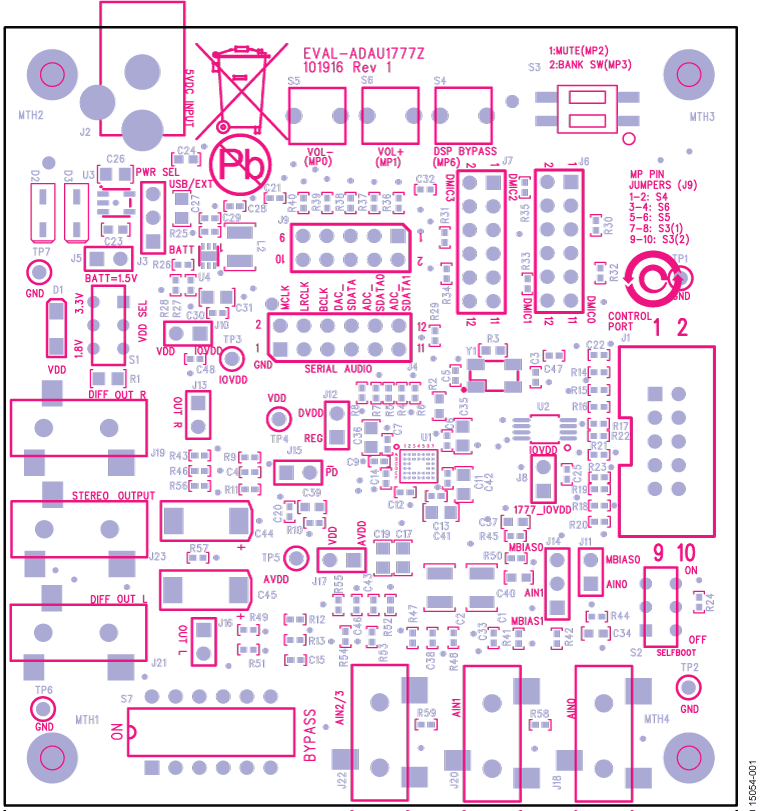

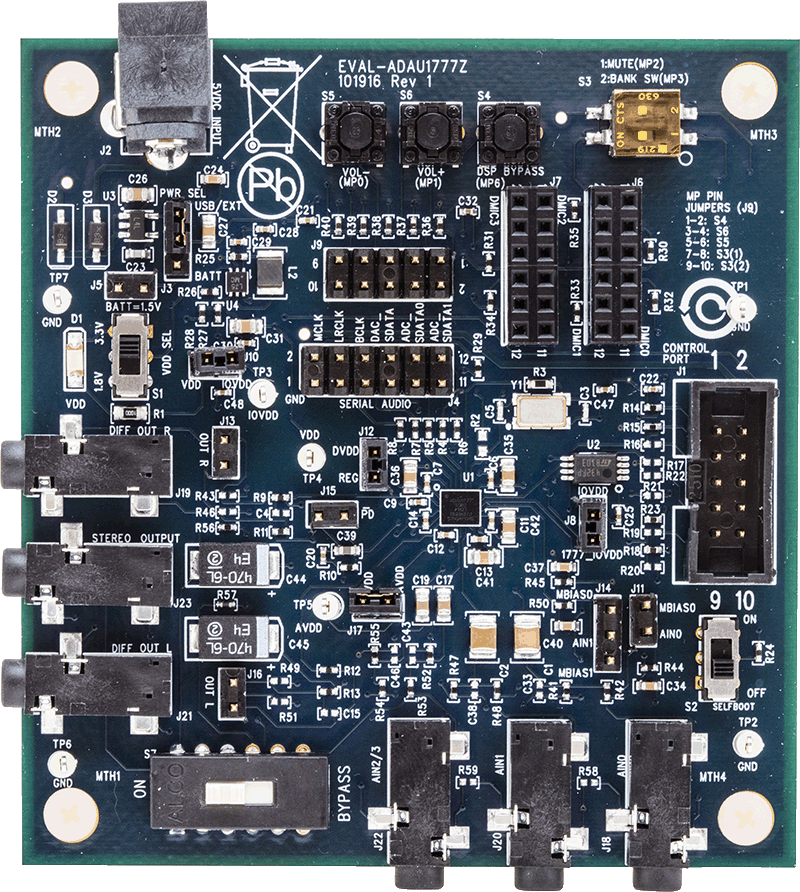

通过该评估板，可访问ADAU1777上的所有模拟和数字输入/输出。ADAU1777内核受控于ADI公司的SigmaStudio™软件，该软件通过USB连接 与电路板接口。通过该评估板，可访问ADAU1777上的所有模拟和数字输入/输出。ADAU1777内核受控于ADI公司的SigmaStudio™软件，该软件通过USB连接与电路板接口。EVALADAU1777Z通过一节AAA电池、USB总线或3.8 V至5.5 V单电源供电，可根据评估板的要求调节电压。印刷电路板(PCB)采用4层设计，内层具有单接地层和单电源层。该板内置用于外部麦克风和扬声器的连接器。主时钟由外部提供，或通过片上12.288 MHz无源晶振提供。

资料

pdf icon

PDF

UG-1055: Evaluating the ADAU1777 Four ADC, Two DAC, Low Power Codec with Audio Processor (Rev.0) Download

1.39 M

更多 Arrow image

评估套件1

evaluation kit item images

EVAL-ADAU1777

ADAU1777 评估板
