特性
- 6 通道电流输出 DAC
- 14 位分辨率
- 可编程的输出电流范围
- 通道 0：0 mA 至 300 mA、−60 mA 至 +300 mA、−60 mA 至 0 mA
- 通道 1：0 mA 至 140 mA、0 mA 至 250 mA
- 通道 2：0 mA 至 55 mA、0 mA 至 150 mA
- 通道 3、通道 4、通道 5：0 mA 至 45 mA、0 mA 至 100 mA
- 所有电流源输出范围按高达 0.5× 的比例缩减
- 1.25 V 片内基准电压源
- 集成精密基准电压源电阻器
- SPI 接口
- 复位功能
- 输出电流监控器
- 恒流输出电压监控器
- 裸片温度监视器
- 集成热关断
- 49 球 4 mm × 4 mm WLCSP 封装
- 工作温度：−40°C 至 +105°C
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
AD5770R 是一款适用于光电控制应用的 6 通道 14 位分辨率低噪声可编程电流输出数模转换器 (DAC)。该套件包含 1.25 V 片内基准电压源、用于生成基准电流的 2.5 kΩ 精密电阻器、裸片温度、输出监控功能、故障警报和复位功能。
AD5770R 包含五个 14 位分辨率的拉电流 DAC 通道和一个 14 位分辨率的拉电流和灌电流 DAC 通道。
通道 0 可配置为消耗高达 60 mA 的电流和生成高达 300 mA 的电流。通道 1 至通道 5 具有多个通过寄存器设置的可编程输出电流源范围。
每个 DAC 可在 0.8 V 至 AVDD − 0.4 V 的宽电源轨范围内工作，以优化功率效率和热功耗。
AD5770R 采用 2.9 V 至 5.5 V AVDD 电源，额定温度范围为 −40°C 至 + 105°C。
应用
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD5770R
文档
筛查
1 应用
-
全部
-
应用笔记
-
数据手册
-
用户手册
-
技术文章
-
全部
-
英文
-
日文
数据手册
2
应用笔记
2
用户手册
2
技术文章
1
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
器件驱动器 2
视频
1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| AD5770RBCBZ-RL7 |
49-Ball WLCSP (4.04 mm x 4.04 mm x 0.60 mm)
|
|
- AD5770RBCBZ-RL7
- 引脚/封装图-中文版
-
49-Ball WLCSP (4.04 mm x 4.04 mm x 0.60 mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
软件和型号相关生态系统
示例代码
器件驱动器
Mbed支持
学习如何开始使用Mbed
Mbed是一种开源开发环境，可用于开发ARM微控制器。
正在寻找评估软件？您可以在这里找到
找不到您所需的软件或驱动?
申请驱动/软件评估套件 2
EVAL-AD5770R
AD5770R评估板
产品详情

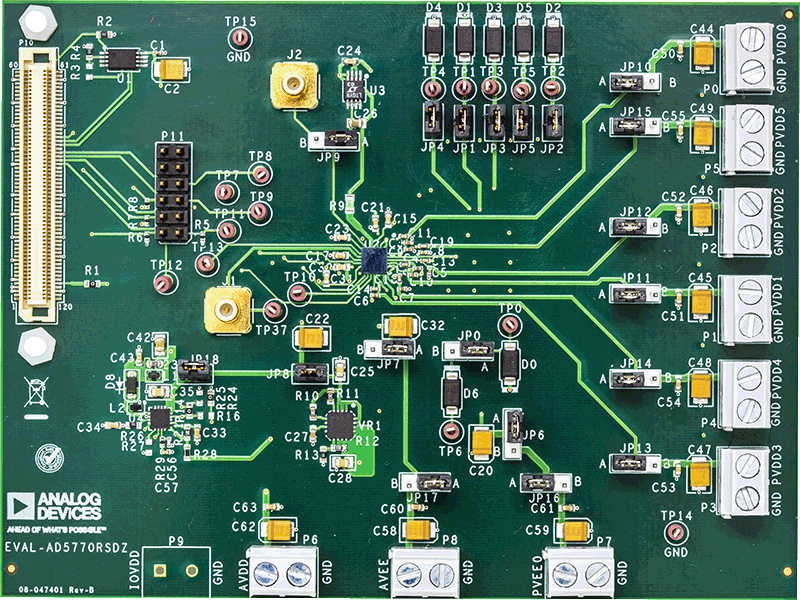

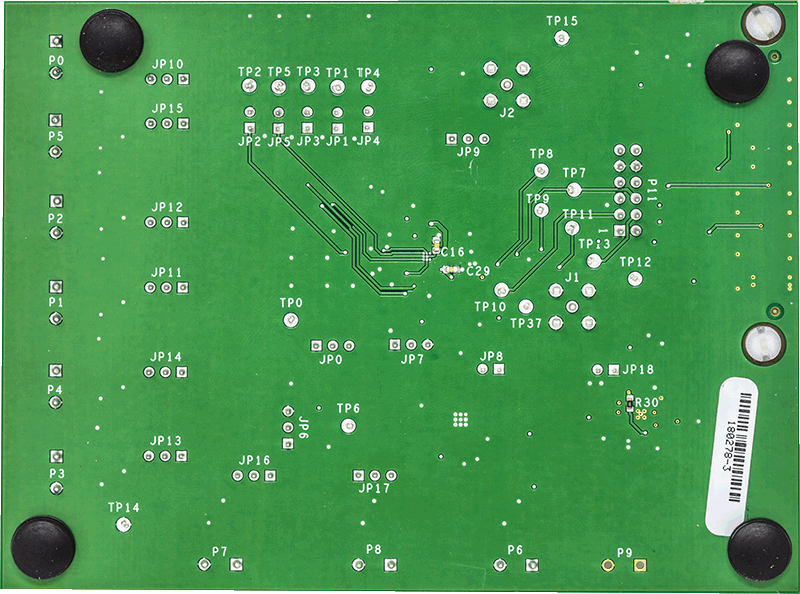

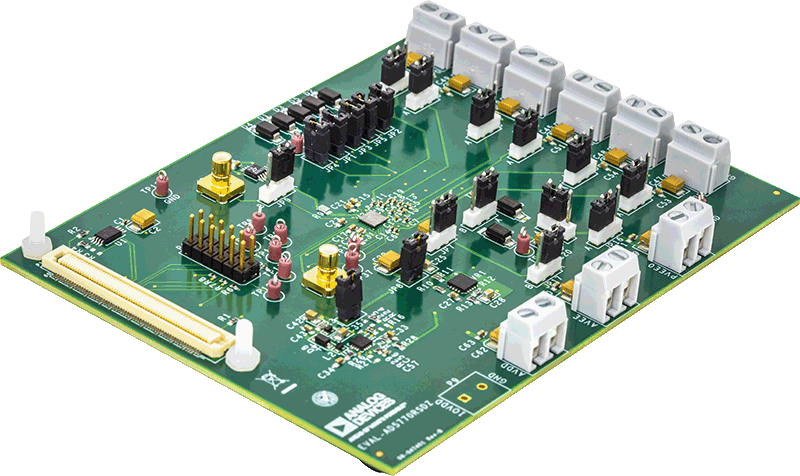

EVAL-AD5770RSDZ 是一款功能完备的评估板，专门为帮助用户评估 AD5770R 6 通道 14 位电流输出数模转换器 (DAC) 而设计。
EVAL-AD5770RSDZ 评估板通过以下两种方法控制：板载 P11 连接器和 EVAL-SDP-CB1Z（连接器 P10）。系统开发 (SDP-B) 板使用 AD5770R 评估软件通过 Windows® PC USB 端口控制 EVAL-AD5770RSDZ 评估板。
EVAL-AD5770RSDZ 板包含一个套电源解决方案，其使用 ADP5073 开关稳压器从 +3.3 V 电源生成 −2 V 电压，并使用 ADP1741 线性稳压器从 +3.3 V 电源生成 +2 V 电压。或者，AD5770R 还可使用通过九个板载连接器（P0 至 P8）连接的线性电源。AD5770R 包含一个内部 1.25 V 精密基准电压源。EVAL-AD5770RSDZ 板包含一个附加的 1.25 V，0.5 ppm/°C 基准电压源。
AD5770R 评估软件提供一个直观的图形用户界面 (GUI)，用于通过串行外设接口 (SPI) 配置和控制 AD5770R。
AD5770R 是一款适用于光电控制应用的 6 通道 14 位分辨率低噪声可编程电流输出 DAC。输出电流范围可通过软件选择，并且通道可以路由到 MUX_OUT 引脚进行外部监控。
有关完整的详细信息，请参阅 AD5770R 数据手册，在使用 EVAL-AD5770RSDZ 板时，必须同时参阅 AD5770R 数据手册和本用户指南。
EVAL-AD5770R-PMDZ
6 通道、14 位电流输出 DAC PMOD 板
产品详情

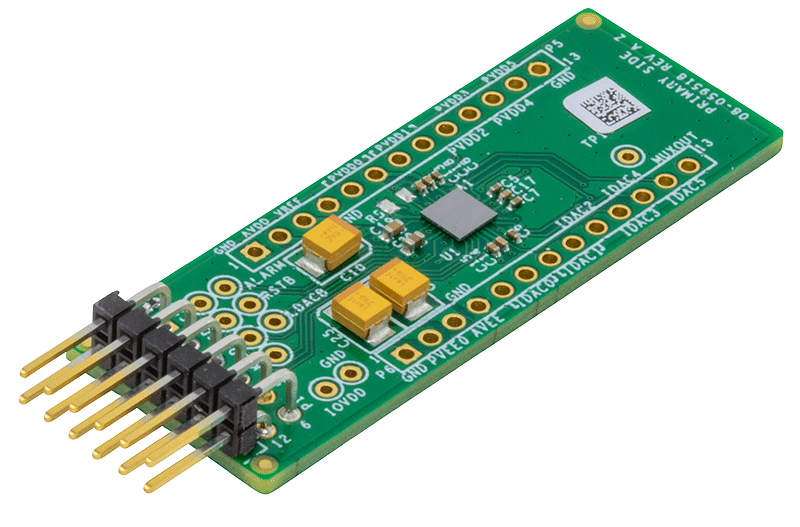

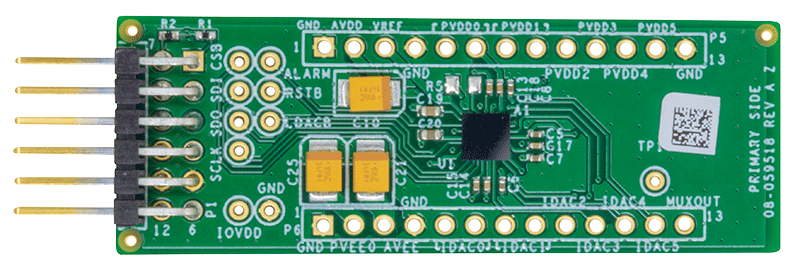

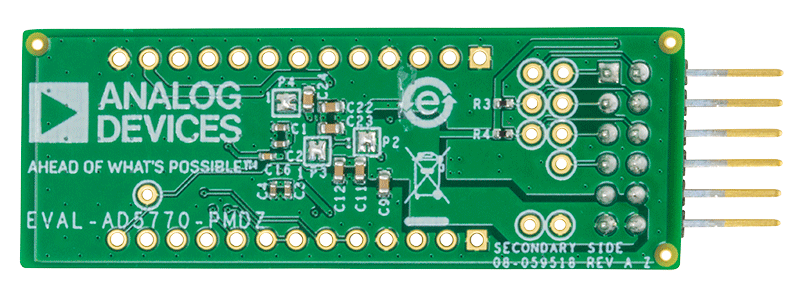

兼容 PMOD 的 EVAL-AD5770R-PMDZ 评估/原型板是一款简约的 6 通道，14 位，电流输出 DAC 模块，旨在作为功能齐全的 AD5770R 评估板的低成本替代产品。该评估板允许用户直接与 AD5770R 进行电气和物理连接，从而可以为其应用/解决方案进行快速的硬件和软件开发。
SPI PMOD 外围连接器可在许多第三方 MCU 或 FPGA 开发平台上找到；EVAL-AD5770R-PMDZ 可以直接连接到这些系统中。用户可以使用 ADICUP3029 演示应用程序作为参考来快速开发自己的代码。
