AD4884

推荐用于新设计

双通道 16 位、20MSPS、SAR ADC 带模拟前端

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 集成式全差分 ADC 驱动器
    • 宽输入共模电压范围
    • 高共模抑制
    • 单端到差分转换
  • 增益选项包括：1.03、1.25、1.53、2.03、2.74、4.11 和 5.77
    • 集成增益设置电阻器
  • 高性能
    • 16 位分辨率，无失码
    • 吞吐量：每通道 20MSPS
    • 转换延迟：78.13ns
    • INL：±5ppm（典型值），±12ppm（最大值）
    • 信噪比/总谐波失真
      • 在 fIN = 1kHz 处，91.9dBFS（典型值）/−111.0dBc（典型值）。
      • 在 fIN = 500kHz 处，90.9dBFS（典型值）/-107.8dBc（典型值）
    • 噪声谱密度：−158.4dBFS/Hz
  • 低功耗
    • 在 20MSPS 下，每个通道的典型功耗为 97.9mW。
  • 集成式低漂移参考缓冲器和解耦
  • 集成 VCM 代
  • 数字特征和数据接口
    • 转换结果 FIFO，每个通道 16k 个样本
    • 具有高达 210 次抽取的数字平均滤波器
  • 每个通道的 SPI 配置
  • 每个通道可配置数据接口
    • 单通道、DDR、串行 LVDS、每通道 320Mbps
    • 双通道、DDR、串行 LVDS、每通道 160Mbps
    • 单/四通道 SPI 数据接口
  • 封装
    • 196 球封装，10mm x 10mm CSP_BGA封装，0.65mm 间距
    • 集成电源去耦电容器
  • 工作温度范围：−40°C 至 +85°C

AD4884 是一款双通道、低噪声、低功耗、高速、16 位逐次逼近寄存器 (SAR) 模数转换器 (ADC)，集成了全差分驱动器 (FDA) 和增益设置电阻。这两个通道可以同时采样，也可以独立采样，这为各种应用提供了灵活性。

ADC 驱动器、低漂移参考缓冲器、低压差(LDO)稳压器以及所有关键去耦电容器的集成大大简化了模拟前端设计难题。更容易达到规定的性能，这就需要更简单、更紧凑的印刷电路板 (PCB) 布局。

AD4884 针对高达 1MHz 的输入信号进行了优化，在极低的功耗下提供低噪声和出色的线性度，使其成为许多精密数据采集系统的理想选择。

利用高采样率进行过采样，可以放宽抗混叠滤波器的要求，然后应用集成数字滤波和抽取来降低噪声，并为不需要超低延迟的应用提供更高的动态范围。

AD4884 采用 SAR 架构，转换延迟仅为 78.13ns。因此，它非常适合具有多路复用输入信号的宽带宽应用、需要极低延迟的应用，或者两者兼具的应用。这种高吞吐量和低延迟的应用可以受益于两个独立的多通道低压差分信号 (LVDS) 接口。或者，可以通过将捕获的数据存储在片上每通道 16k 个样本的先进先出 (FIFO) 存储器中，然后通过串行外设接口 (SPI) 数据接口异步访问它，来减轻数字主机的负载。

应用

  • 数字成像
  • 细胞分析
  • 光谱学
  • 高速数据采集
  • 数字控制回路，硬件在环
  • 电源质量分析
  • 源测量单元
  • 无损检测
AD4884
双通道 16 位、20MSPS、SAR ADC 带模拟前端

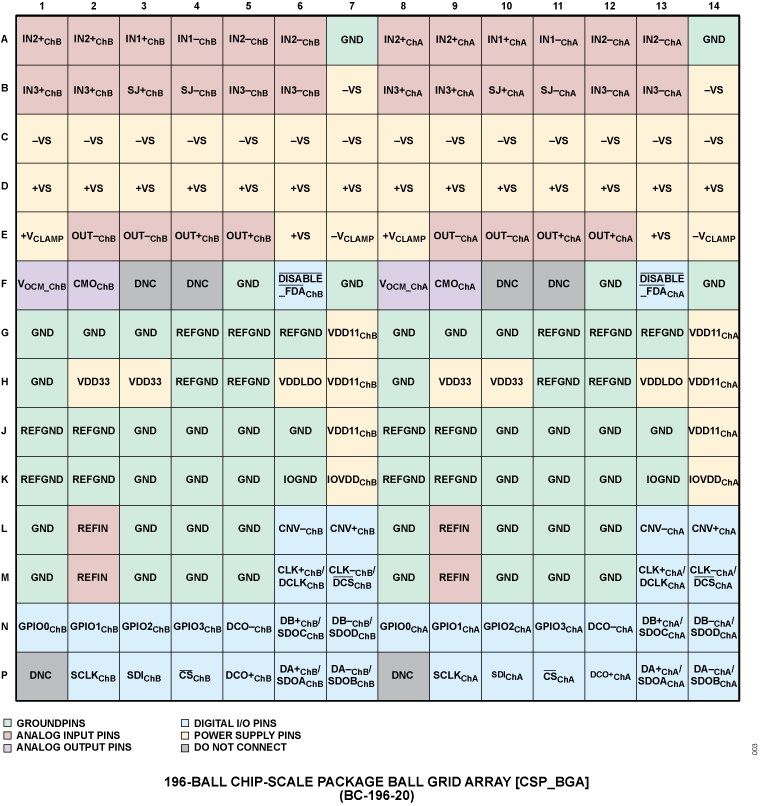

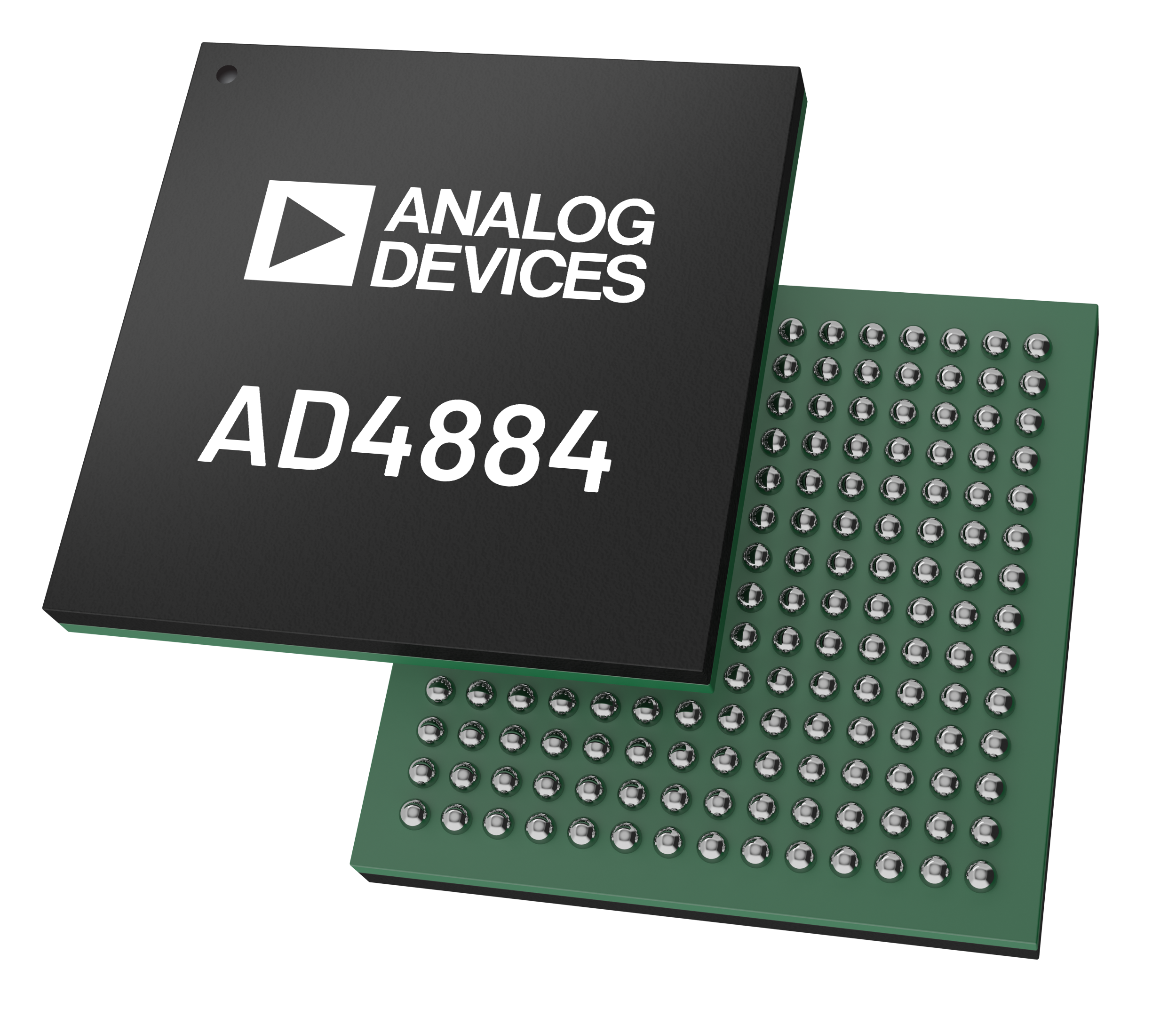

AD4884 Typical Application Diagram AD4884 Pin Configuration AD4884 Chip Illustration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

IBIS 模型 1

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-AD4884

评估 AD4884 双通道 16 位 20MSPS SAR ADC 及其模拟前端

立即购买 更多内容

特性和优点

  • 适用于 AD4884 的全功能评估板
  • 分析 | 控制 | 评估 (ACE) 软件插件可用于套件配置、数据采集和性能评估
  • 灵活模拟前端
  • 电源解决方案和精度参考
  • 板载时钟生成电路，可通过 ACE 软件控制采样频率
  • 兼容 FMC

产品详情

EVAL-AD4884-FMCZ 评估板旨在演示集成模拟前端 (AFE) 的 AD4884 双通道 ADC 的性能，并在 ACE 软件环境中提供对芯片有限功能的访问。EVAL-AD4884-FMCZ 评估套件支持以下 AD4884 功能：

  • 低电压数字信号（LVDS）数据输出接口。
  • 通过串行外设接口 (SPI) 配置模数转换器 (ADC)。
  • 内部或外部产生 1.1V 稳压电源轨。
  • 采样率范围为 1.25MSPS 至 20MSPS。

EVAL-AD4884-FMCZ 评估板设计用于通过现场可编程门阵列 (FPGA) 夹层卡 (FMC) 连接器与 Digilent ZedBoard 配合使用。ZedBoard 使用 Xilinx Zynq7000 系统芯片 (SoC)，运行 Analog Devices, Inc. Kuiper Linux 和 LIBIIO，这些软件包含在评估板套件提供的 SD 卡中，以便与 EVALAD4884-FMCZ 进行通信，从而实现 ADC 配置和数据采集。ZedBoard 还提供与主机 PC 和 ACE 软件插件的通信链路。

AD4884 的完整规格可在 Analog Devices, Inc. 提供的 AD4884 数据手册中找到，使用 EVAL-AD4884-FMCZ 评估板时必须参考本用户指南。

有关当前原理图、布局和物料清单，请参阅 EVAL-AD4884-FMCZ 产品页面。
EVAL-AD4884
评估 AD4884 双通道 16 位 20MSPS SAR ADC 及其模拟前端

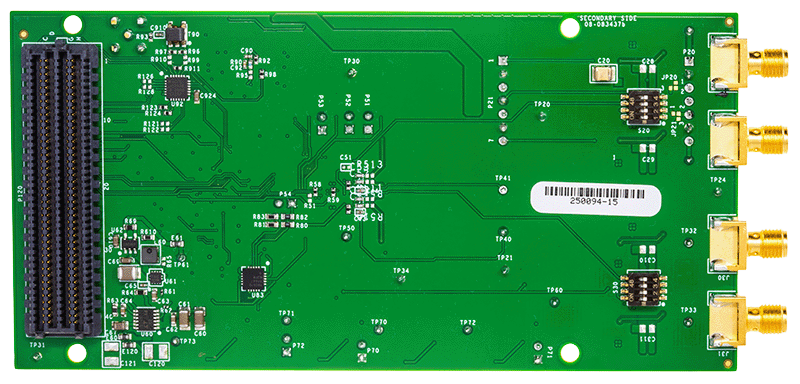

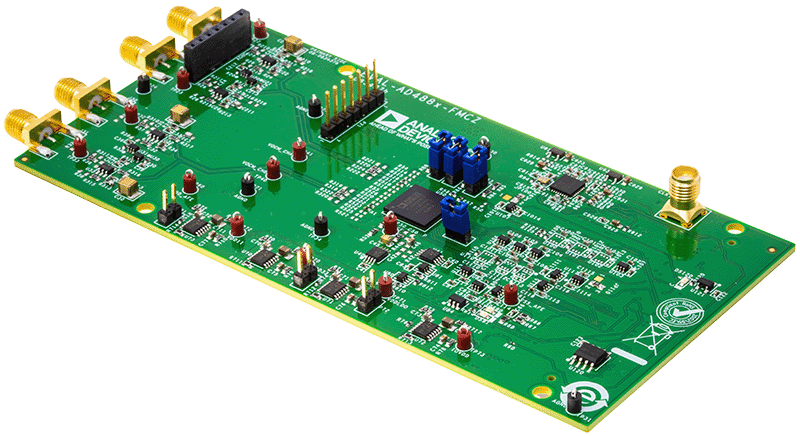

EVAL-AD488x Evaluation Board Angle View EVAL-AD488x Evaluation Board Top View EVAL-AD488x Evaluation Board Bottom View
