能量存储系统

LTC^®6813-1 是一款多节电池的电池组监视器，可测量多达 18 个串联连接电池的电压，并具有小于2.2mV 的总测量误差。0V 至 5V 的电池测量范围使 LTC6813-1 成为大多数电池化学组成的合适之选。所有 18 节电池可在 290μs 之内完成测量，并且可以选择较低的数据采集速率以实现高的噪声抑制。

可把多个 LTC6813-1 器件串接起来，因而能够在长的高电压电池串中实现电池的同时监视。每个 LTC6813-1 具有一个 isoSPI 接口，用于实现高速、具有抗 RF 干扰能力的远程通信。多个器件采用菊链式连接，且所有器件采用一根主处理器接线。该菊链可进行双向运作，从而确保通信的完整性，即使在通信通路沿线上发生故障的情况下也不例外。

LTC6813-1 可直接从电池组或一个隔离式电源供电。LTC6813-1 拥有针对每节电池的电荷被动平衡功能，和用于每节电池的个别 PWM 占空比控制。其他特点包括一个内置的 5V 稳压器、9 根通用的 I/O 线和一种睡眠模式 (在该模式中电流消耗减小至 6μA)。

• 电动汽车及混合动力电动汽车
• 备份电池系统
• 电网能量存储
• 高功率便携式设备



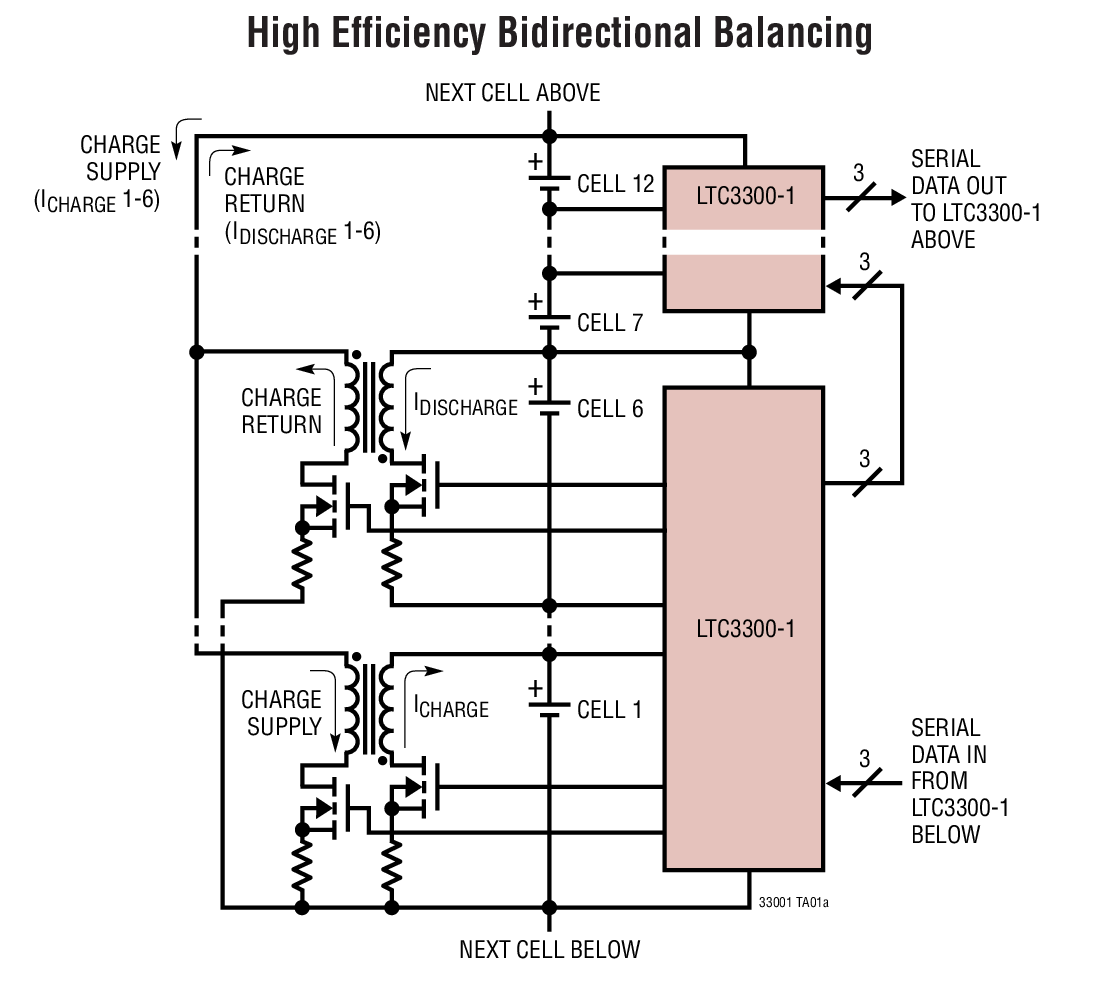

LTC^®3300-1 是一款故障保护控制器 IC，适用于对多节电池的电池组进行基于变压器的双向主动平衡。该器件集成了所有相关的栅极驱动电路、高精度电池感测、故障检测电路和一个带内置看门狗定时器的坚固型串行接口。

每个 LTC3300-1 能利用一个可高达 36V 的输入共模电压对多达 6 节串联连接的电池进行平衡。来自任何选定电池的电荷能以高效率在其自身与 12 节或更多节相邻的电池之间来回传输。LTC3300-1 带一个独特的电平转换之 SPI 兼容型串行接口，能在不采用光耦或隔离器的情况下完成多个 LTC3300-1 器件的串联连接，从而实现长串串接电池中每节电池的电荷平衡。

当多个 LTC3300-1 器件串联连接时，它们就能够同时运作，因而允许对电池组中的所有电池同时独立地进行电荷平衡。故障保护功能包括回读能力、循环冗余校验 (CRC) 错误检测、最大导通时间伏特-秒箝位和过压关断。

• 电动汽车 / 插电式混合动力汽车 (HEV)
• 大功率 UPS / 电网能量存储系统
• 通用型多节电池的电池组



ADuM4136是一款单通道栅极驱动器，专门针对驱动绝缘栅极双极性晶体管(IGBT)进行了优化。ADI公司的iCoupler^®技术在输入信号与输出栅极驱动器之间实现隔离。

可采用单极性或双极性副电源工作，如果需要，可使用负栅极驱动器。

ADI公司芯片级变压器还提供芯片高压侧与低压侧之间的控制信息隔离通信。芯片状态信息可从专用的管脚读取。当器件副边出现故障时，可以在原边对复位操作进行控制。

去饱和检测电路集成在ADuM4136上，提供高压短路IGBT工作保护。去饱和保护包含降低噪声干扰的功能，比如在开关动作之后提供312 ns（典型值）的屏蔽时间，用来屏蔽初始导通时产生的电压尖峰。内部537 μA（典型值）电流源可确保很少的器件数量，且如需提高抗噪水平，内部消隐开关也支持增加外部电流源。

需要考虑将副边UVLO设置为IGBT通用的12 V阈值水平。

应用

• MOSFET/IGBT栅极驱动器
• 光伏(PV)逆变器
• 电机驱动
• 电源

与在整个寿命周期中和高温下具有不确定电流传输比的基于光耦合器的解决方案不同，ADuM4190的传输功能不随寿命周期而改变，在宽温度范围-40℃至+125℃内保持稳定。

ADuM4190内置宽频带运算放大器，可用于各种常用的电源环路补偿技术中。ADuM4190速度足够快，允许反馈环路对快速瞬变条件和过流条件做出反应。该器件还内置一个高精度1.225 V基准电压源，可与电源输出设定点进行比较。

ADuM4190采用宽体16引脚SOIC封装，加强型隔离电压额定值为5 kV rms。

• 线性反馈电源
• 逆变器
• 不间断电源(UPS)
• DOSA兼容模块
• 电压监控器

LT3999 是一款单片式、高电压、高频率 DC/DC 变压器驱动器，其可提供具有小巧解决方案占板面积的隔离电源。

LT3999 包括两个 1A 电流限制电源开关，它们执行异相切换操作。可通过占空比设置以调节输出电压。开关频率最高被设置为 1MHz，并可同步一个外部时钟以实现更加准确的开关电源谐波布局。输入工作范围利用精准的欠压和过压闭锁功能电路来设置。电源电流在停机期间减小至 1μA 以下。一个用户定义的 RC 时间常数通过限制启动时的浪涌电流提供了一种可调软起动能力。

LT3999 采用具有裸露衬垫的 10 引脚 MSOP 封装和3mm x 3mm DFN 封装。

应用

• 低噪声隔离式电源
• 医疗仪器和安全
• 分布式电源
• 多输出电源
• 正至负电源
• 数据采集、RS232 和 RS485 中的抗噪声性

LT8316 是一款微功率、高电压反激式控制器。调节无需使用光隔离器。该器件从出现在变压器第三绕组上的隔离式反激波形对输出电压进行采样。准谐振边界模式可改善负载调整、减小变压器尺寸，并保持高效率。

在启动时，LT8316 通过一个高电压电流源为其 INTVCC 电容器充电。在正常运行期间，该电流源关闭，而器件则从变压器上的第三绕组吸取其所需的功率，从而较大限度降低待机功耗。

LT8316 可在很宽的输入电源电压范围内工作，并能提供高达 100W 的功率。该器件采用耐热性能增强型 20 引脚 TSSOP 封装，去掉了四个引脚以满足高电压引脚间隔要求。

应用

• 隔离式电信、汽车、工业、医疗电源
• 隔离型离线式内务处理电源
• 电动车辆和电池组
• 用于逆变器栅极驱动器的多输出隔离式电源

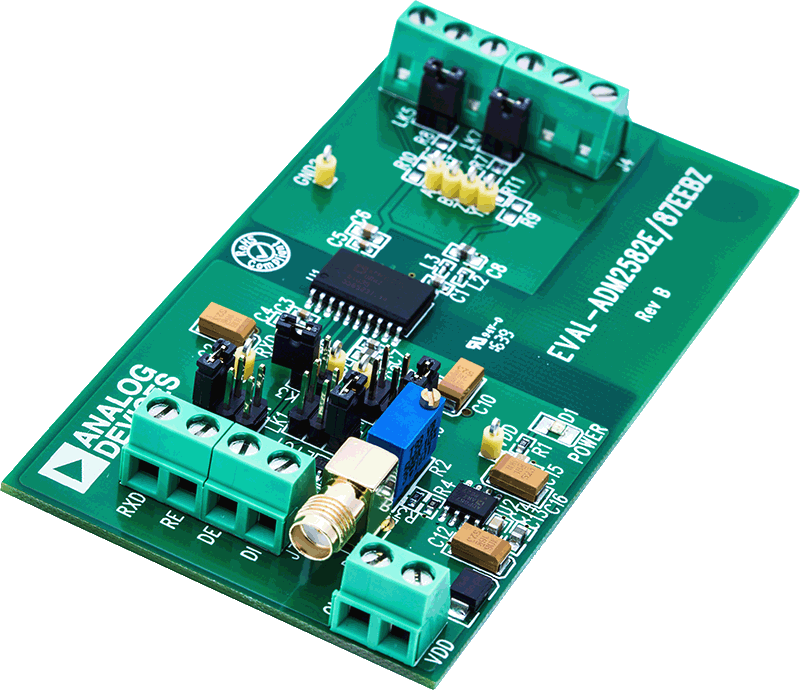

ADM2582E电源与信号隔离RS-485收发器提供两个选项，可轻松完成评估；EVAL-ADM2582EEBZ 6层EN55022 B类辐射兼容评估板或EVAL-ADM2582EEMIZ 2层EN55022 A类辐射兼容评估板。两个评估板选项均配有20引脚宽体SOIC器件ADM2582E。

EVAL-ADM2582EEBZ评估板设计用于减少采用isoPower^®技术的高频开关元件产生的辐射；该技术通过其变压器传输电力。6层评估板根据应用笔记AN-0971：“isoPower器件的辐射控制建议”中的原则进行布局。EVAL-ADM2582EEBZ评估板经过独立测试机构的测试。该评估板通过了IEC 61000-4-5最高2 kV的电涌测试。

EVAL-ADM2582EEMIZ设计用于减少采用isoPower^®技术的高频开关元件产生的辐射；该技术通过ADM2582E/ADM2587E集成变压器传输电力。2层评估板根据应用笔记AN-1349：“将ADM2582E/ADM2587E RS-485/RS-422收发器辐射降至低点的PCB实施指南”中的原则进行布局。EVAL-ADM2582EEMIZ评估板经测试和认证符合EN55022 A类标准。

DC2049A演示电源如何利用LT3999和低压差(LDO)调节器来调节两个输出电压。

LT3999是一款单芯片推挽式DC/DC驱动器，具有宽输入范围，采用小型外部无源元件。

LT3999提供ΔV_IN补偿占空比控制，支持采用宽输入电压范围和低LDO损耗。

演示电路 2781A 是采用 LT8316 的非隔离型降压转换器。该演示板输出 12V 并保持严紧的调节性能，负载电流范围为 10mA 至 0.2A。DC2781A 经过优化，可在 19V 至 600V 的宽 DC 输入电压范围内工作。输出电压准确度在整个输入电压和负载范围内保持在 ±1% 以内。

LT8316 是一款高电压反激式控制器，它能够在不需要隔离的情况下实现高电压降压转换器。非隔离型降压转换器是一种比反激式转换器尺寸更小、成本更低的解决方案。

准谐振边界模式操作可改善负载调整。LT8316 采用耐热性能增强型 20 引脚 TSSOP 封装，去除了四个引脚以满足高压引脚间隔要求。

LT8316 数据手册提供了完整的器件和工作原理说明以及应用信息。必须将数据手册与 DC2781A 演示手册配合阅读。
