EVAL-ADM2587E
ADM2587E评估板
顶部
概览
优势和特点
- 2.5 kV rms电源与信号隔离RS-485/RS-422收发器
- PCB布局根据AN-1349应用笔记针对EN55022辐射进行优化
- ADM2587E符合EN55022 A类标准（提供认证）
- 2层印刷电路板(PCB)布局，可将PCB材料成本降至低点
- 通过螺丝端子板可方便地连接电源和信号
- 可配置为半双工或全双工模式
- 工作电压：5 V或3.3 V
- 通过跳线连接轻松进行配置
- 用于测量所有信号的测试点
产品详情

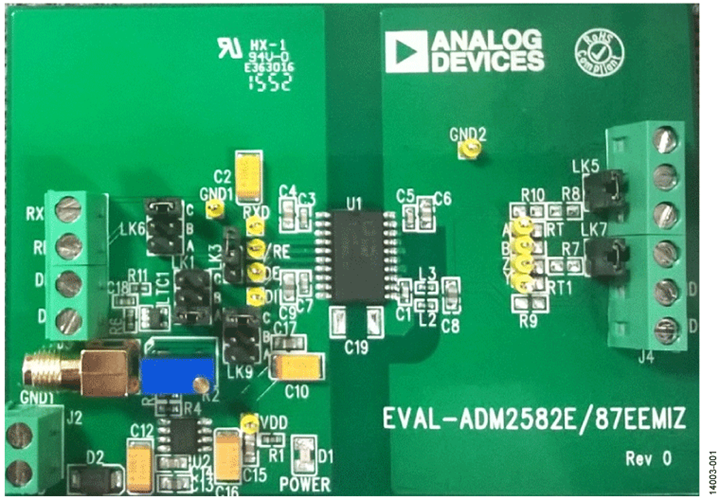

ADM2587E电源和信号隔离RS-485收发器提供两个选项，可轻松完成评估；EVAL-ADM2587EEBZ 6层EN55022 B类辐射兼容评估板或EVAL-ADM2587EEBZ 2层EN55022 A类辐射兼容评估板。两个评估板选项均配有20引脚宽体SOIC器件ADM2582E。
EVAL-ADM2587EEBZ评估板设计用于减少采用isoPower®技术的高频开关元件产生的辐射；该技术通过其变压器传输电力。6层评估板根据应用笔记AN-0971：“isoPower器件的辐射控制建议”中的原则进行布局。EVAL-ADM2587EEBZ评估板经过独立测试机构的测试。该评估板通过了IEC 61000-4-5最高2 kV的电涌测试。
EVAL-ADM2587EEBZ设计用于减少采用isoPower®技术的高频开关元件产生的辐射；该技术通过ADM2582E/ADM2587E集成变压器传输电力。2层评估板根据应用笔记AN-1349：“将ADM2582E/ADM2587E RS-485/RS-422收发器辐射降至低点的PCB实施指南”中的原则进行布局。EVAL-ADM2582EEMIZ评估板经测试和认证符合EN55022 A类标准。
文档
-
EVAL-ADM2587ERPIZ Raspberry Pi Shield and EVAL-ADM2587EARDZ Arduino Shield User Guide2018/4/24WIKI
-
UG-1266: Evaluating the Isolated RS-485 Repeater Using the ADM2587E 2.5 kV rms Signal and Power Isolated RS-485/RS-422 Transceiver with ±15 kV ESD Protection (Rev. 0)2018/4/3PDF758 K
-
UG-916: 2-Layer EN55022 Class A Radiated Emissions Compliant Evaluation Board for the ADM2582E/ADM2587E 2.5 kV rms Signal and Power Isolated RS-485 Transceivers with ±15 kV ESD Protection2016/5/27PDF478 K
-
UG-461: ezLINX iCoupler Isolated Interface Development Environment Software User Guide2015/2/14PDF1915 kB
-
UG-400: ezLINX™ iCoupler® 隔离接口开发环境2012/8/8PDF393 kB
-
UG-044：评估ADM2582E/ADM2587E2009/11/4PDF272 kB
-
新
AN-0971: iso Power器件的辐射控制建议2020/7/3
-
AN-1349: 将ADM2582E/ADM2587E RS-485/RS-422收发器辐射降至最低的PCB实施指南 (Rev. 0)2016/1/19PDF396 K
