照明技术解决方案

ADD5203是一款基于高效率、电流模式、升压转换器技术的白光LED驱动器，适合背光应用。它具有一个0.15 Ω、2.9 A内部开关，可通过引脚在350 kHz至1 MHz范围内调整工作频率。ADD5203内置8个稳流源，可实现均匀的亮度。每个电流源的输出电流最高可达30 mA，LED驱动电流可由外部电阻通过引脚进行调整。ADD5203最多能够驱动八个并联的LED串，各串由多个LED串联在一起，各串之间的电流匹配精度为±1.5%。

ADD5203提供多种调光模式，可通过外部调光模式选择引脚进行选择。LED调光控制接口可通过PWM输入和/或SMBus实现。该器件提供可调的输出调光频率，可通过外部电阻和电容在200 Hz至10 kHz范围内调整。输入电压范围为6 V至21 V，但该器件可以在低至5.6 V的电压下工作。ADD5203还具有多种安全保护特性，防止器件在故障状况下受损。如果任意LED开路或短路，该器件将自动禁用故障电流源。内部软启动功能可以防范启动时的浪涌电流。热关断保护功能可以防止器件因过热而受损。

ADD5203采用薄型、散热增强型4 mm × 4 mm × 0.75 mm、28引脚引线框架芯片级封装（LFCSP_WQ），符合RoHS标准，额定温度范围为−25°C至+85°C工业温度范围。

应用

• 笔记本电脑、UMPC和监视器

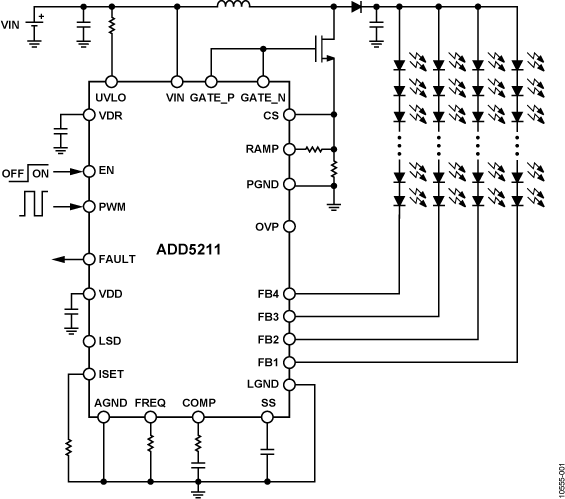

ADD5211内置四个经过调节的电流吸收器，可实现均匀的亮度。 每个电流吸收器的输出电流可从40 mA驱动至高达200 mA，并且LED驱动电流可由外部电阻通过引脚进行调整。 ADD5211集成输入PWM接口，最多能驱动四个并联LED串，各串由多个LED串联在一起。

其它特性包括LED短路保护、LED开路保护、升压输出短路保护、过压保护、逐周期限流和针对IC以及LED阵列的热关断。 另外还集成开漏故障输出。 可编程软启动用于降低启动时的浪涌电流。

• LCD监视器和电视LED背光
• 工业照明

ADPD105/ADPD106/ADPD107均为集成14位模数转换器(ADC)和20位突发累加器的高效率光电式测量前端，配合灵活的发光二极管(LED)驱动器工作。该累加器设计用于激励LED并测量相应的光学返回信号。数据输出和功能配置通过ADPD105上的一个1.8 V I²C接口或ADPD106和ADPD107上的SPI进行。控制电路包括灵活的LED信号传输和同步检测。

由于环境光通常引起调制干扰，模拟前端(AFE)可提供良好的信号失调和破坏抑制性能。

利用电容低于100 pF的光电二极管配合ADPD105/ADPD106/ADPD107以实现优质性能。ADPD105/ADPD106/ADPD107可用于任何LED。ADPD105提供2.46 mm x 1.4 mm WLCSP和4 mm x 4 mm LFCSP两种封装。仅有SPI的版本ADPD106和ADPD107提供2.46 mm x 1.4 mm WLCSP封装。

应用

• 可穿戴健康和健身监护仪
• 临床测量，例如：SpO₂
• 工业监控
• 背景光测量

ADXL372是一款超低功耗、3轴、±200 g MEMS加速度计，以3200 Hz输出数据速率(ODR)工作时功耗为22 μA。ADXL372未对其前端周期供电以实现其低功耗操作，因此不会冒传感器输出混叠的风险。

除了超低功耗以外，ADXL372还具有许多特性来实现冲击检测以及系统级节能。该器件包含了一个深度多模式输出先进先出(FIFO)、几个运动检测模式以及一种用于仅捕捉过阈值事件峰值加速度的方式。

提供两种额外的较低功耗模式和中断驱动的唤醒特性，用于监控非活动期间的运动情况。在唤醒模式下，可以对加速度数据求均值以获取足够的低输出噪声，从而触发低g阈值。在即时导通模式下，ADXL372功耗为1.4 μA，同时连续监控冲击环境。当检测到冲击事件超过内部设定的阈值时，器件会切换到正常的工作模式，其速度非常快以便记录事件。

高 g 应用往往会在宽频率范围内体验加速度内容。ADXL372包含一个4极低通抗混叠滤波器，能够使高 g 应用中常见的带外信号衰减。ADXL372还内置一个高通滤波器，可消除初始和慢速变化的误差，如环境温度漂移。

ADXL372在100 mg/LSB比例因子时提供12位输出数据。用户可以通过串行外设接口(SPI)或有限I2C协议访问配置和数据寄存器。ADXL372在宽电源电压范围内工作，采用3 mm × 3.25 mm × 1.06 mm封装。

多功能引脚名称可能仅通过相关功能来引用。

应用

• 冲击和震动检测
• 资产状况评估
• 便携式物联网(IoT)边缘节点
• 脑震荡和头部创伤检测

集成式存储器管理系统采用32级先进先出(FIFO)缓冲器，可用于存储数据，从而将主机处理器负荷降至较低，并降低整体系统功耗。

低功耗模式支持基于运动的智能电源管理，从而以极低的功耗进行阈值感测和运动加速度测量。

ADXL375采用3 mm × 5 mm × 1 mm、14引脚小型超薄LGA封装。

应用

• 脑震荡和头部创伤检测
• 强力事件检测

图 1 所示电路使用三个光电二极管，它们对不同波长（红、绿、蓝）敏感，用以测量对植物光合作用有效的光谱上的光强度水平。测量结果可用来优化光源以满足特定植物的需求，提高生长率，以及较大程度地减少能量损失。

本电路采用三个精密电流电压转换级，它们驱动一个具有三路差分输入的单电源、低功耗、低噪声、16 位、Σ-Δ 型模数转换器 (ADC)。

该电路不同于传统方法，没有任何机械和光学组件，仅使用电气元件来实现相同的目标。

电路典型功耗低于 10 mW，非常适合电池供电的便携式现场应用。

印刷电路板 (PCB) 采用 Arduino 兼容扩展板尺寸设计，并与Arduino 兼容平台板 EVAL-ADICUP360 对接，便于快速开发原型。
