EVAL-LTC9101-2

製品概要

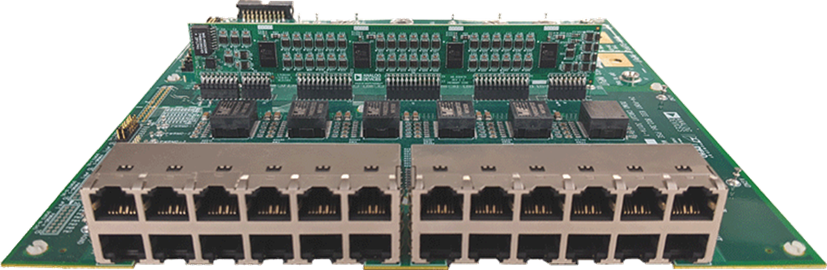

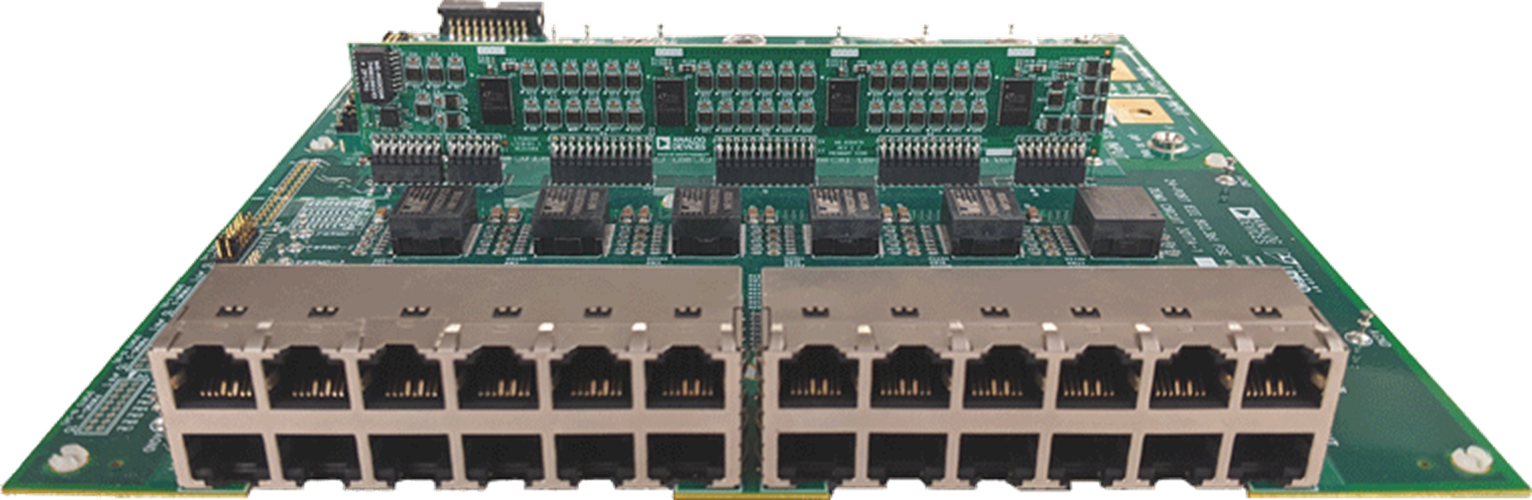

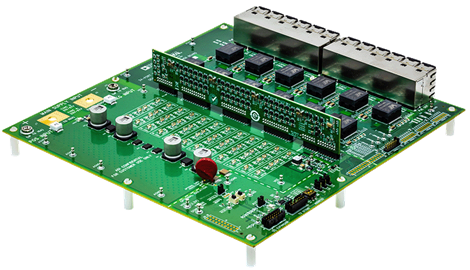

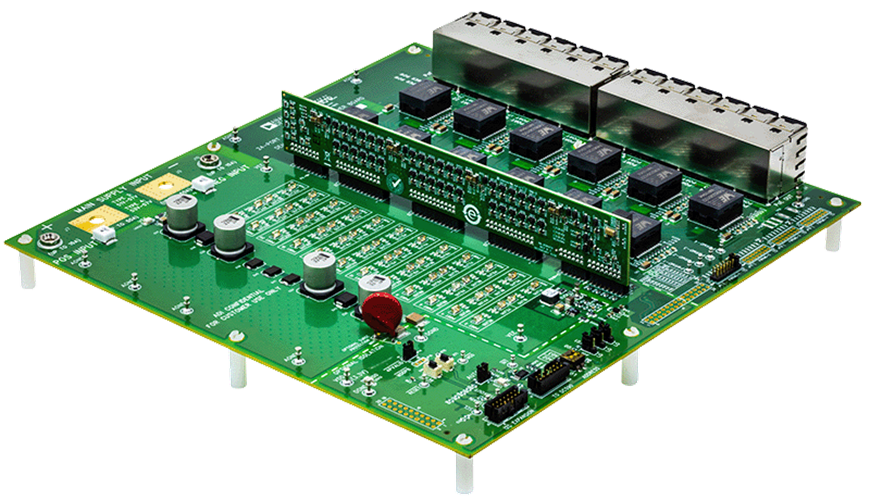

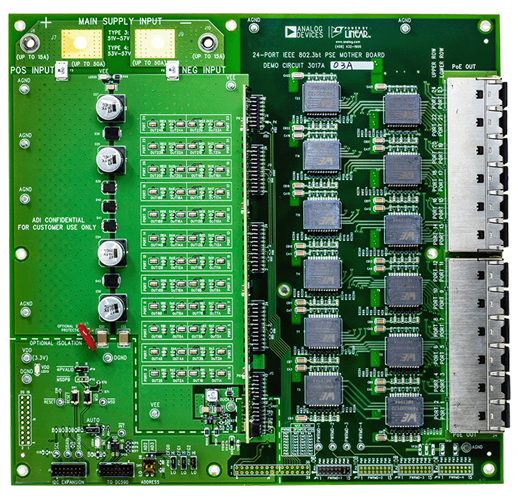

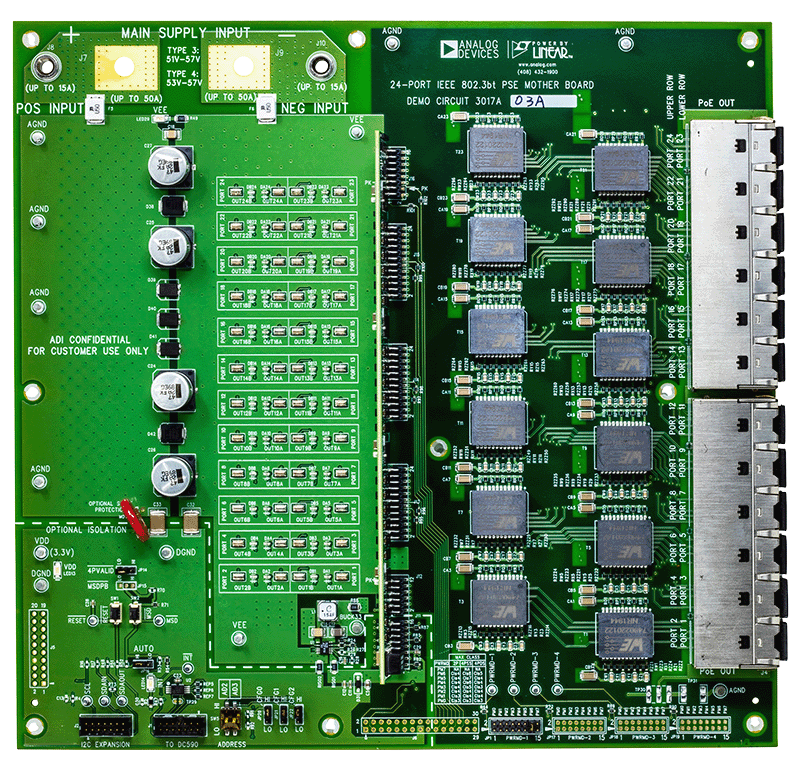

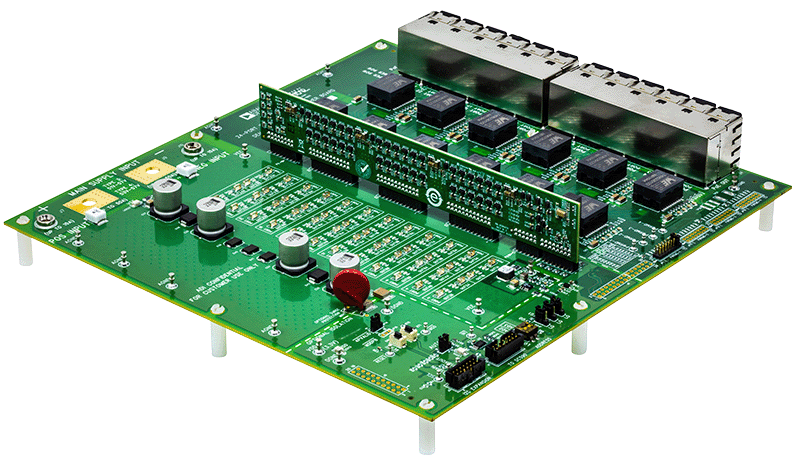

EVAL-LTC9101-2は、Ethernet Alliance認証を取得、IEEE 802.3at/btに準拠した48チャンネルの給電デバイス（PSE）です。EVAL-LTC9101-2キットには、DC3159A-C、DC3159A-DまたはDC3159A-Eドーター・カード、DC3017A-Bマザーボードが同梱され、LTC9101-2/LTC9101-2A/LTC9101-2BおよびLTC9102チップセットが搭載されています。

EVAL-LTC9101-2に含まれるドーター・カードには、LTC9101-2xデジタル・コントローラが1つ搭載されています（ここで、xはLTC9101-2、LTC9101-2A、またはLTC9101-2Bのいずれかを示します）。ドーター・カードDC3159A-CにはLTC9101-2が、DC3159A-DにはLTC9101-2Aが、DC3159A-EにはLTC9101-2Bが搭載されています。このデジタル・コントローラが4つのLTC9102（12チャンネル）アナログ・コントローラと連携し、合計48のPSEチャンネルが実現されます。

LTC9101-2xは独自の絶縁型データ・インターフェースを備え、LTC9101-2xをホスト・コントローラのI²Cインターフェースに直接接続できるため、コストのかかるオプトカプラや追加の3.3V電源は不要です。

EVAL-LTC9101-2キットは、Ethernet Alliance Gen 2、Class 8認証を取得しており、最大24個の802.3af/at/bt対応PDを各ポートに直接接続して、4ペアの電力評価を行うことができます。このバージョンのキットは、自律的に動作できるほか、I²Cを介したホスト制御を行うこともできます。

EVAL-LTC9101-2Aキットは、Ethernet Alliance Gen 1、Class 4認証を取得しており、各2ポートにつき1つのイーサネット・スプリッタを備え、最大48個の802.3af/at/bt対応PDに接続して、2ペアの電力評価を行うことができます。このバージョンのキットは、I²Cを介したホスト制御が必要です。

EVAL-LTC9101-2Bキットは、Ethernet Alliance Gen 2、Class 4認証を取得しており、各2ポートにつき1つのイーサネット・スプリッタを備え、最大48個の802.3af/at/bt対応PDに接続して、2ペアの電力評価を行うことができます。このバージョンのキットは、自律的に動作できるほか、I²Cを介したホスト制御を行うこともできます。

インジケータLEDによって、48のパワー・チャンネルのステータスが素早く表示されます。オプションのオンボード降圧レギュレータは、V_EE電源からデジタル回路に3.3Vを供給します。デモ・マニュアルにはEVAL-LTC9101-2の概要とクイック・スタート手順が記載されています。

この回路ボードの設計ファイルは、https://www.analog.com/EVAL-LTC9101-2から入手できます。
