VSC056

高度I²Cシリアルバックプレーンコントローラ

2つの入力クロックレンジ付き、高度I²Cバックプレーンコントローラ

Viewing:

製品情報

最大64ビットの汎用I/O (5V耐圧、ユーザ定義可能、12mA、双方向)
割込み出力付き、スレーブモードI²Cシリアルインタフェース
16ドライブポート用のフレキシブルなFC-ALポートバイパス制御ロジック
入力フィルタを強化した、8つのファン速度モニタ入力(オプション)
200Hz～100kHzベース周波数範囲の8つのPWMファン制御出力オプション
ダイレクト入力/出力信号の経路指定/バッファ用の汎用I/O端子のペアリング
選択可能な７種のダイレクトLED駆動速度
プログラマブルな10のLEDパルス列回路
8MHz～12.5MHzおよび32MHz～75MHzの範囲の入力クロックをサポート
SFP/XFPモジュールまたはペリフェラル制御用の最大16のサブアドレス指定マスタモードI²Cシリアルインタフェースポート
外部リセット端子

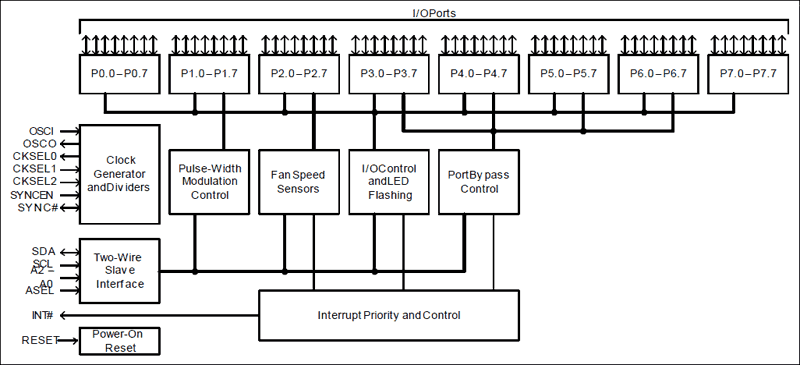

VSC056は、コスト効率の高いFC-AL (Fibre Channel Arbitration Loop)、SCSI (Small Computer System Interface)、SAS (シリアル接続SCSI)、またはSATA (シリアルATA)エンクロージャ管理ソリューションの構成部品として設計されたI/O強化型ペリフェラルデバイスです。VSC056は、アドレス設定可能なI²Cシリアルインタフェース、制御およびステータスレジスタブロック、I/Oポート制御ロジック、およびクロック生成ブロックを内蔵しています。

このデバイスは、外付け水晶を使うことで、最大64ビットの汎用I/Oまたは16ビットの汎用I/O、32ビットのポートバイパス制御(16ペアで16ドライブをサポート)、8つのファン速度監視入力、および8つのPWM汎用制御出力をサポートするように構成することができます。

VSC056は、個別のポートバイパス回路(PBC)、クロックリカバリユニット(CRU)、および信号検出ユニット(SDU)機能のさまざまな組合せ、および統合ソリューションをサポートします。このデバイスのコントローラレジスタ部分によって、ユーザは各I/O端子を入力、出力、またはオープンドレイン/オープンソース出力として個別に設定することができます。

このデバイスに関する追加補足資料が必要な場合はEメールにてお問い合わせください(英語のみの対応)。
