TMC2211

新規設計に推奨

65V 2ARMS Smart Pin-Configurable Integrated Stepper Driver

65V/2A Stepper Pin Config Driver

データシート (Rev. 0) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • Voltage Range: 4.5V to 65V DC
  • Low RON (HS + LS): 0.31Ω Typical (TA = 25°C)
  • Current Ratings per H-Bridge (Typical at 25°C):
    • 2ARMS (2.8A Sine Peak) at VS = 24V
    • 1.7ARMS (2.4A Sine Peak) at VS = 48V
  • Fully Integrated Lossless Current Sensing
  • Step/Direction (S/D) Interface with MicroPlyer Step Interpolation
  • Highest Resolution: 256 Microsteps per Full Step
  • StealthChop2 Silent Motor Operation
  • SpreadCycle Highly Dynamic Motor Control Chopper
  • Full Protection and Diagnostics
  • Overvoltage Protection Output
  • Compact 5mm x 7mm TQFN38 Package

The TMC2211 is a high-performance stepper motor driver IC with configuration options through package pins and additional diagnostic outputs. It combines the industry’s most advanced stepper motor driver based on the 256 microsteps, built-in indexer and two fully integrated 65V, 3.0AMAX H-bridges, plus nondissipative integrated current sensing (ICS).

ADI-Trinamic's sophisticated StealthChop2 chopper ensures absolutely noiseless operation combined with maximum efficiency and best motor torque.

High integration, high energy efficiency, and a small form factor enable miniaturized and scalable systems for costeffective solutions. The complete solution reduces the learning curve to a minimum while giving best-inclass performance. The H-bridge field-effect transistors (FETs) have very low impedance, resulting in high driving efficiency and minimal heat generated. The typical total RON (high side + low side) is 0.31Ω.

Please see the Data Sheet for the full description.

APPLICATIONS

  • Textile, Sewing Machines, Knitting Machines
  • Lab and Factory Automation
  • ID Printers/Card Printers
  • Liquid Handling, Medical Applications
  • Office Automation and Paper Handling
  • POS, Massage Chairs
  • ATM, Cash Recycler, Bill Validators, Cash Machines
  • CCTV, Security
  • Pumps and Valve Control
  • Heliostat and Antenna Positioning
  • Stage Lighting
TMC2211
65V 2ARMS Smart Pin-Configurable Integrated Stepper Driver
TMC2211 Simplified Diagram TMC2211 Block Diagram TMC2211 Pin Configuration TMC2211 Chip Illustration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

eval board
schematic 1
schematic 2
schematic 3
TMC2211STEPSTICK

TMC2211ピン設定可能スマート集積ステッピング・モーター・ドライバ

今すぐ購入 詳細を表示

機能と利点

  • DC単電源電圧範囲：4.5V～65V
  • Hブリッジごとの電流定格（25°C、代表値）：
    • 2ARMS（2.8Aのサイン波ピーク）（VS = 24V時）
    • 1.7ARMS（2.4Aのサイン波ピーク）（VS = 48V時）
  • ロジックI/O電源電圧：2.2V～5.5V
  • 設定ピンおよび抵抗

製品詳細

TMC2211STEPSTICKボードを使用すると、TMC2211の最初の評価を簡単に実行できると同時に、そのすべての機能を完全に制御できるようになります。

TMC2211は、ピン設定可能なスマート高性能ステッピング・モーター・ドライバおよびドライバICです。このデバイスには、256マイクロステップ、組込みインデクサ、および65V、3.0AMAXの完全統合型Hブリッジを備えた、業界最先端のステッピング・モーター・ドライバが搭載されています。また、電力散逸のない内蔵電流検出（ICS）機能も備わっています。
TMC2211STEPSTICK
TMC2211ピン設定可能スマート集積ステッピング・モーター・ドライバ

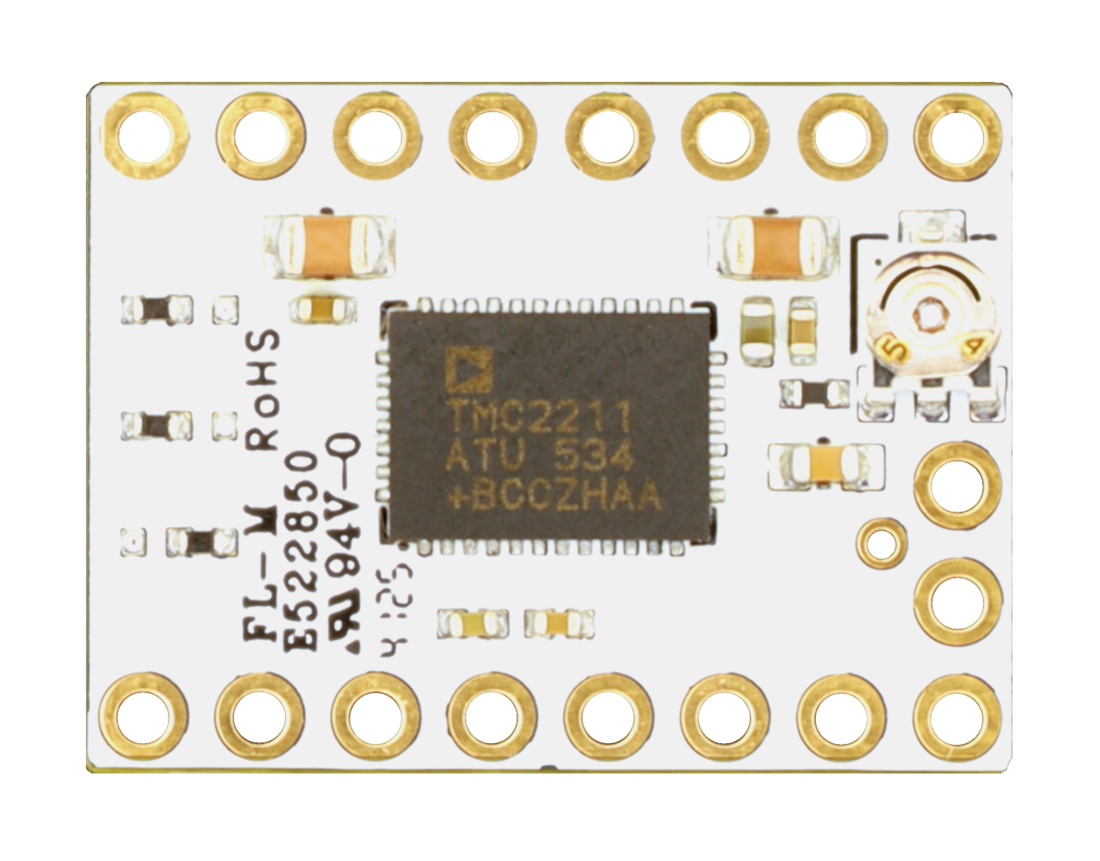

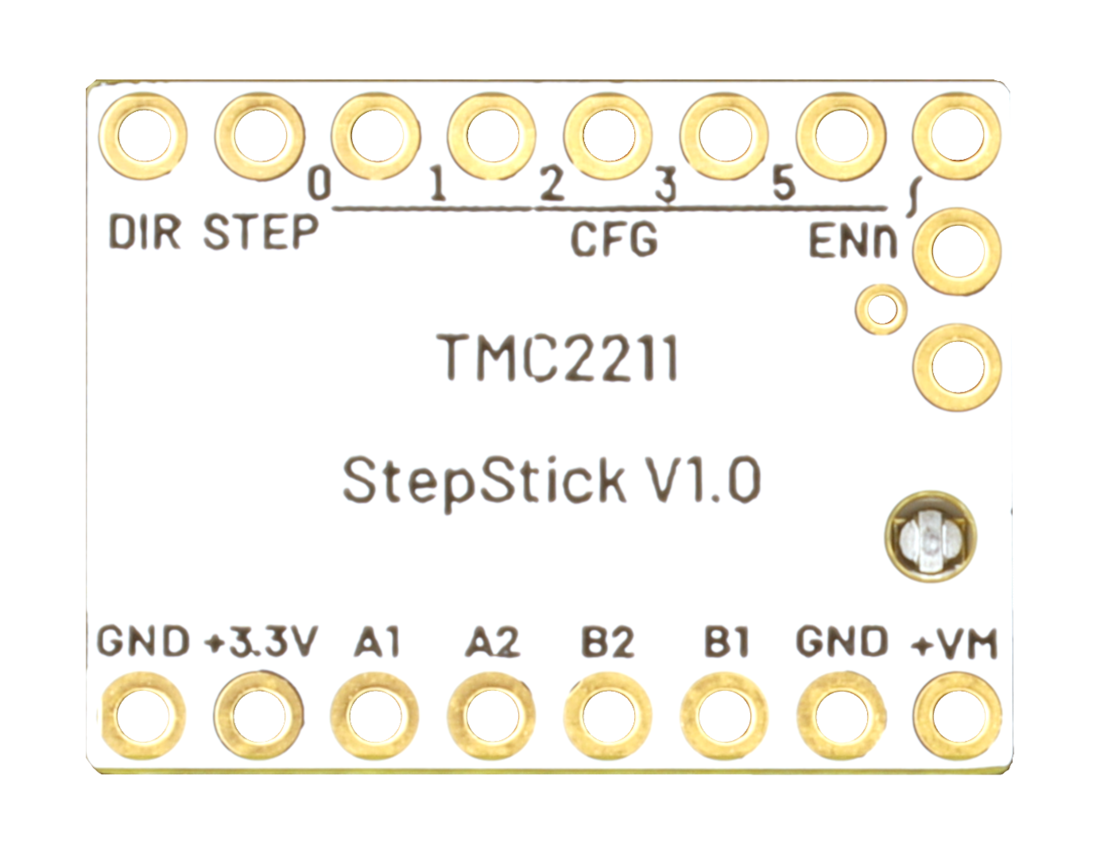

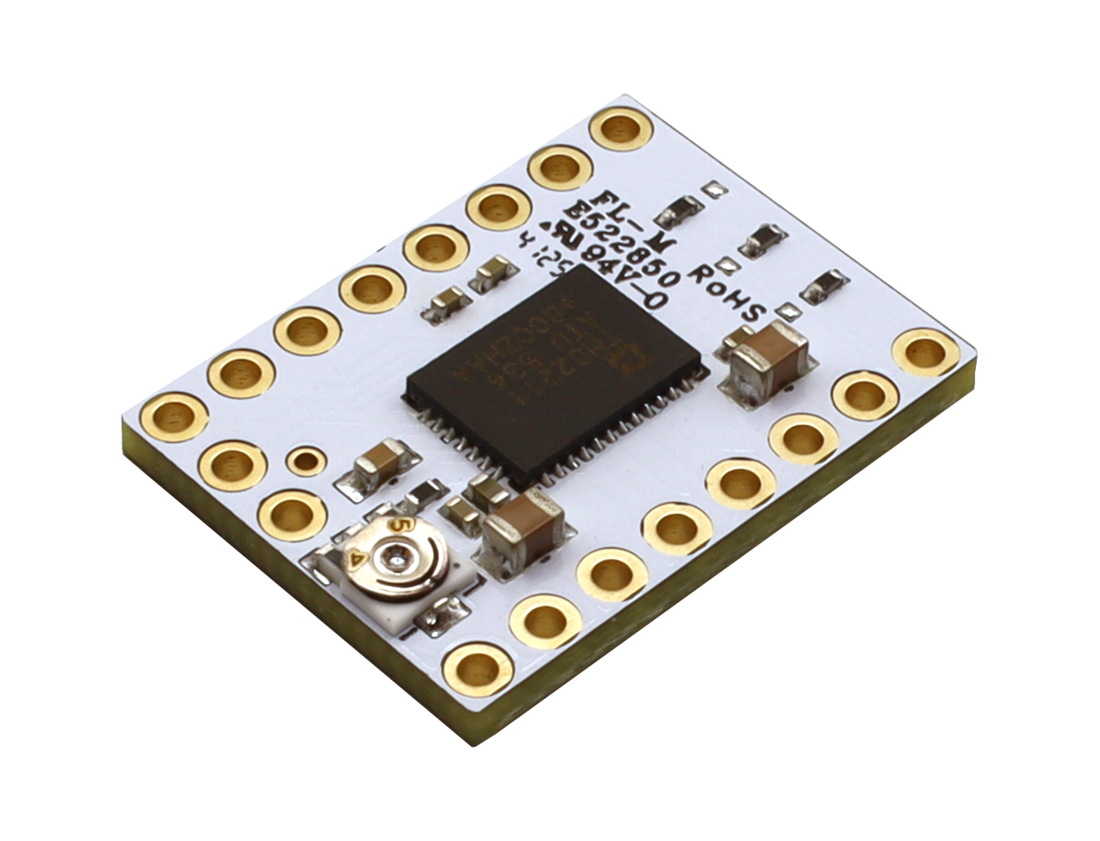

TMC2211STEPSTICK Evaluation Board Angle View TMC2211STEPSTICK Evaluation Board Top View TMC2211STEPSTICK Evaluation Board Bottom View
