SSM2317

製造中

クラスDオーディオ・アンプ、フィルタなしの高効率、モノ3W

データシート (Rev. A)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • Σ-Δ変調を採用したフィルタなしのクラスDアンプ
  • 自動レベル制御(ALC)によりダイナミック・レンジを広げ、クリッピングを防止
  • 5.0 V電源3 Ω負荷で3 W、8 Ω負荷で1.4 W、総合高調波歪み(ALCオフ)10%以下
  • 4.2 V電源8 Ω負荷で700 mW (ALC 80%)
  • 5.0 Vで効率93%、8 Ωスピーカで1.4 W
  • 信号対ノイズ比(SNR): 93 dB以上
  • 単電源動作: 2.5～5.5 V

SSM2317は、集積度の高い高効率クラスDオーディオ・アンプです。携帯電話アプリケーションの性能を最大化するためにデザインされています。アプリケーション回路では、最小の外付け部品数と2.5 V～5.5 Vの単電源動作が必要です。このデバイスは、5.0 V電源、3 Ω負荷、THD + N<1%で、3 Wの連続出力電力を供給することができます。

SSM2317は、外付けLC出力フィルタが不要な高効率低ノイズの変調方式を採用しています。この変調方式は、低い出力電力でも高い効率を維持します。5.0 V電源、8 Ω、1.4 Wで効率93%、また3 Ω、3 Wでは効率85%で動作し、SNR > 93 dBです。スペクトル拡散パルス密度変調を採用して、他のクラスDアーキテクチャに比べてEMI放射を低く抑えています。

自動レベル制御(ALC)の採用により、ダイナミック・レンジを広げ、クリッピングを防止することができます。この機能では、GNDとVTHピンの間に外付け抵抗を接続し、ALC_ENピンにアクチベーション電圧を加えるだけで済みます。 SSM2317には、シャットダウン電流が20 nA (typ)になるマイクロパワー・シャットダウン・モードがあります。SDピンにロー・レベルを入力すると、このシャットダウンがイネーブルされます。 このデバイスはポップ・アンド・クリック抑圧回路も内蔵しています。この機能は、出力でのターンオン/ターンオフ時の電圧グリッチを抑えて、オン/オフ時の可聴ノイズを小さくします。

SSM2317のデフォルト・ゲインは18 dBですが、外付け抵抗対を使ってゲインを小さくすることができます(ゲインのセクション参照)。 SSM2317の仕様は、−40°C～+85°Cの工業用温度範囲で規定されています。サーマル・シャットダウン保護と出力短絡保護を内蔵しています。このデバイスは、9ボールの1.5 mm × 1.5 mmウエハー・レベル・チップ・スケール・パッケージ(WLCSP)を採用しています。

アプリケーション

  • 携帯電話
  • MP3プレーヤ
  • ポータブル・ゲーム機
  • ポータブル機器
  • 教育用玩具

    •
    SSM2317
    クラスDオーディオ・アンプ、フィルタなしの高効率、モノ3W

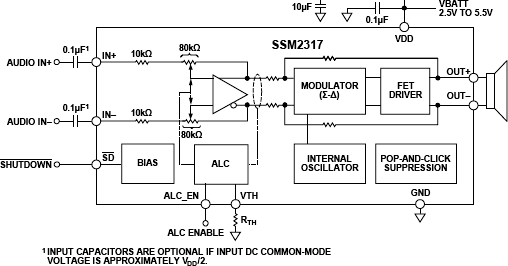

    SSM2317 Functional Block Diagram SSM2317-pc
