RH3845MK

製造中

放射線耐性を強化した動作周波数を調整可能な高電圧同期整流式電流モード降圧コントローラ

データシート (Rev. D)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • リニアテクノロジー認証のMIL-PRF-38535クラスVフローに適合した工程で加工
  • 高電圧動作：最大60V
    • 30Vを超えるアプリケーションでは、以下の「放射レポート」セクションに示されている公開済みシングル・イベント・レポートをご確認いただくことを推奨します。
  • 出力電圧：最大36V
  • 最大600kHzで同期可能
  • 調整可能な固定周波数：100kHz～500kHz
  • シャットダウン時の電源電流：100μA
  • 大型のパワーMOSFETを駆動可能
  • 短絡保護およびソフトスタート
  • 耐放射線性能

    耐放射線性能

    • トータル・イオン・ドーズ（TID）耐性、TM1019.8、MIL-STD-883準拠：
      • 200kRad(Si)、50Rad(Si)/秒での条件Aによる
      • 100kRad(Si)、10mRad(Si)/秒での条件Dによる
      • ELDRS：100kRad(Si)に合格
    • はじき出し損傷欠陥（DDD）：最大1E12Neutrons/cm2
    • シングル・イベント・トランジェント（SET）、シングル・イベント・アプセット（SEU）、シングル・イベント・ラッチアップ（SEL）の各テストをケース温度100°Cで線エネルギー付与（LET）117.6 MeV.cm2/mgまで実施

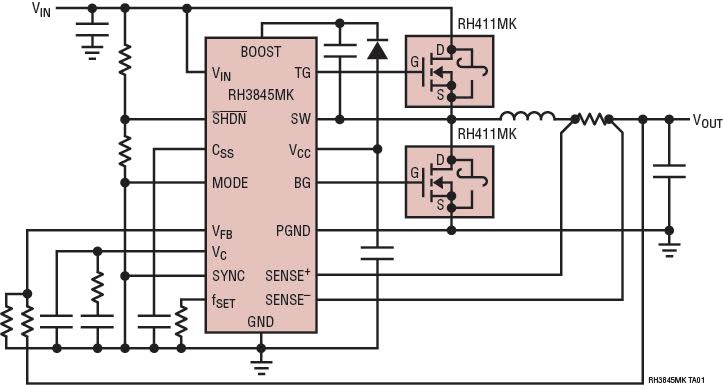

RH3845は、中電力から大電力までの高効率電源に使用される高電圧同期整流式、電流モード・コントローラです。このデバイスは、7.5V～60Vの広い入力電圧範囲で動作します。外部VCC電源を使用すると、入力を4Vまで低下させることができ起動後も動作を継続できます。レギュレータが内蔵されているため、VINからICに電力を直接供給でき、バイアス要件が簡略化されます。

その他の特長としては、ノイズに敏感なアプリケーション向けに外部クロックに同期できる調整可能な固定動作周波数、NチャンネルMOSFETを駆動できるゲート・ドライバ、高精度低電圧ロックアウト、低シャットダウン電流、短絡保護、プログラム可能なソフトスタート、過熱保護が挙げられます。

LT3845では使用可能なBurst Mode®動作は、RH3845バージョンでは使用できない点に注意してください。

RH3845MW-1は、逆インダクタ電流が許容されないパルス・スキップ・モードで動作します。レギュレーションはサイクルをスキップすることにより軽負荷で行われます。パルス・スキップ・モードの動作では軽負荷時の効率は向上しますが、出力電圧リップルが増加します。

RH3845MW-2は逆インダクタ電流が許容される強制連続モードで動作します。この動作モードは、すべての負荷で一定の周波数を維持するため、ノイズに敏感なアプリケーションに適しています。ただし、強制連続モードでは軽負荷時の効率が低下します。

サードパーティ・メーカーの供給状態

アナログ・デバイセズは、RHダイを内蔵したパッケージ製品の組み立てとテストを行うサードパーティ・メーカーと提携しています。

製品番号 説明
MSK5055RH 高電圧スイッチング・コントローラ（RH3845A ICのみ）
MSK5063RH 10A、60VのDC/DC降圧レギュレータ・モジュール（外部インダクタ）

アプリケーション

  • 中間バスの電源
  • アビオニクス・システムおよび制御システム
  • 分散型パワー・コンバータ
