RH118

製造中

高精度、高速のオペアンプ

データシート (Rev. F) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

絶対最大定格
  • 電源電圧： ±20V
  • 差動入力電流（ノート1）：±10mA
  • 入力電圧（ノート 2 ）：±20V
  • 出力短絡時間：不定
  • 動作温度範囲：–55°℃～125°℃
  • 保存温度範囲：–65°℃～150°℃
  • リード温度（ハンダ処理、10秒）：300°℃

RH118は、広い帯域幅と高いスルー・レートを実現した高精度、高速のオペアンプです。多くの広帯域アンプとは異なり、RH118はユニティ・ゲインが安定しており、50V/µsのスルー・レートを提供します。

アナログ・デバイセズのクラスSフローで処理されたウェーハの各ロットは、軍事用途の過酷な条件下でも使用できる回路となります。
RH118
高精度、高速のオペアンプ

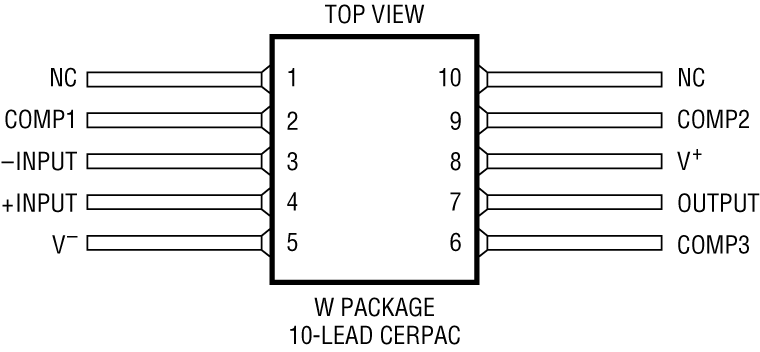

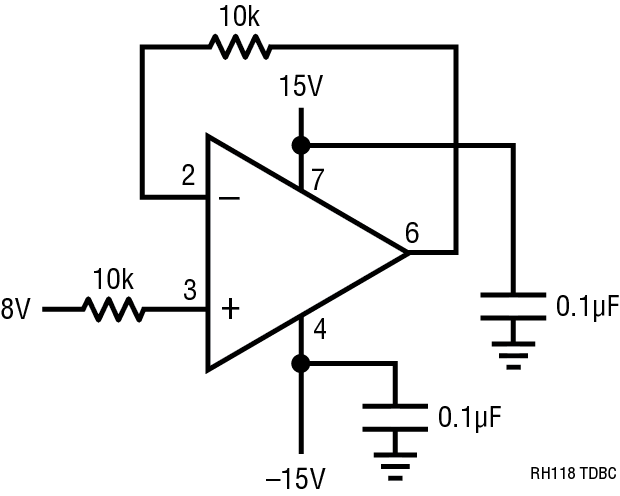

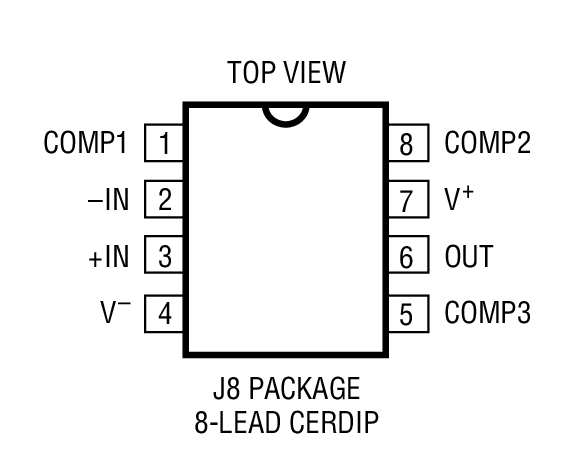

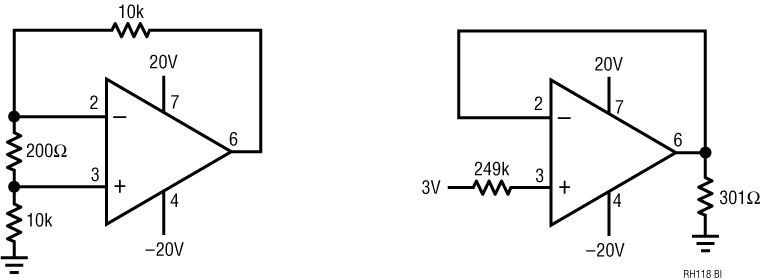

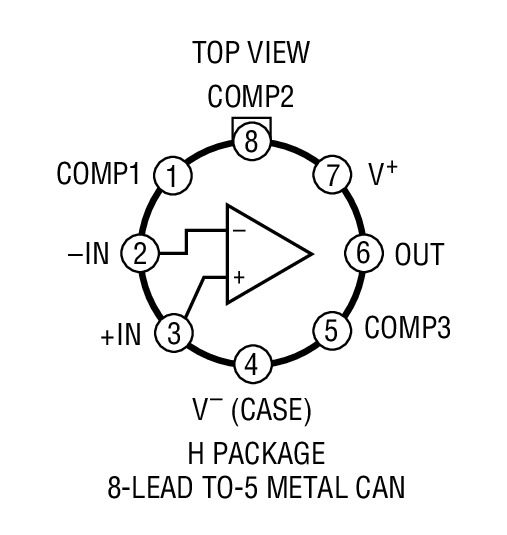

RH118 Application Circuit RH118 Pin Configuration Product Package 1 Product Package 2 RH118 Total Dose Bias Circuit
