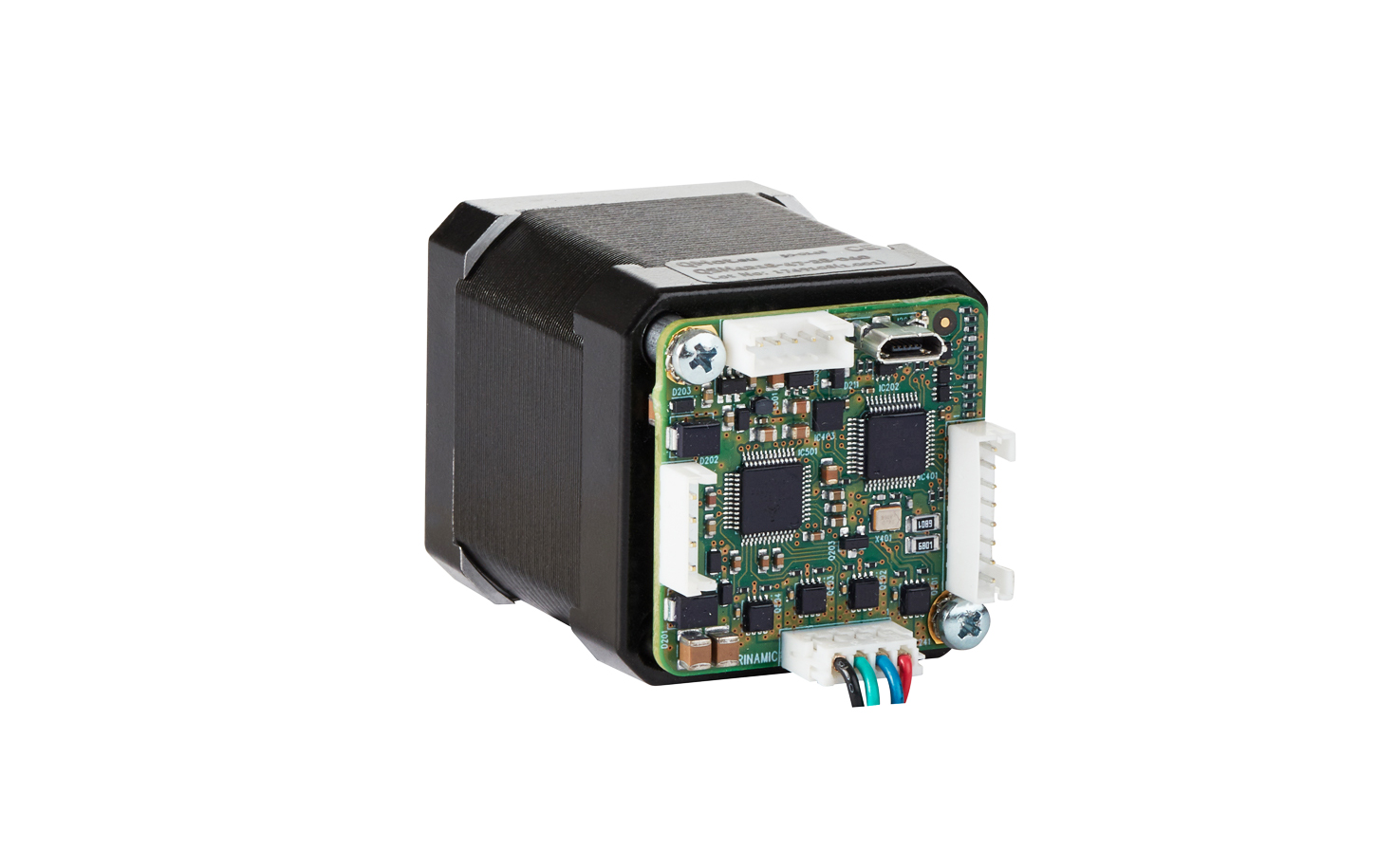

PD-1241

NEMA 17 smart stepper motor 10 to 30V, 40Ncm, 256 µSteps, SixPoint ramp controller, with USB, S/D, CAN and RS485 interface, SensOstep, StallGuard2 and CoolStep, StealthChop

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
Documentation すべてのドキュメントを表示
3Dデザイン・モデル PD42 3 1241 Download 24.61MB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格
価格は未定
特長
  • Stepper Motor NEMA17 / 42mm
  • 0.4Nm or 0.8Nm holding torque
  • Motor optimized for speed (>5k rpm possible @24V supply)
  • With controller/driver
  • Linear and sixPoint™ ramps
  • +10 to 30V DC supply voltage
  • Up to 3A RMS motor current
  • RS485, CAN & USB interface
  • Integrated sensOstep™ encoder and support for external encoder
  • S/D interface
  • Multi-purpose inputs and outputs
製品概要
show more Icon

The PD42-X-1241 family provides small and compact full mechatronic solutions including a NEMA17 / 42mm flange size stepper motor of different length and torque, the TMCM-1241 controller / driver electronics and ADI Trinamic SensOstep™ encoder for step-loss detection. The PANdrive smart motors include a stepper motor with high current coil windings (up-to 3A RMS) designed especially for higher speed operations (when comparing with the PD42-x-1240 line of PANdrives™).

All you need to get started is a power supply and ADI Trinamic's free and easy to use TMCL-IDE. This graphical user interface allows quick setup and supports the use of commands in direct mode, monitors real-time behavior visualized in graphs, and logs and stores data.

More about the TMCL-IDE

APPLICATIONS

  • Laboratory Automation
  • Manufacturing
  • Semiconductor Handling
  • Robotics
  • Factory Automation
  • Test & Measurement
  • Life Science
  • Biotechnology
  • Liquid Handling
Show More Arrow image

Technical Details

  PD42-3-1241-TMCL PD42-3-1241-CANopen PD42-4-1241-TMCL PD42-4-1241-CANopen
Status Active Active Active Active
Flange NEMA 17 17 17 17
Flange 42mm 42mm 42mm 42mm
Holding Torque 40Ncm 40Ncm 80Ncm 80Ncm
Motor Supply 10 to 30V 10 to 30V 10 to 30V 10 to 30V
Microsteps 1 to 256 1 to 256 1 to 256 1 to 256
CAN ✓ ✓ ✓ ✓
RS485 ✓ ✓ ✓ ✓
Step/Dir ✓ ✓ ✓ ✓
USB ✓ ✓ ✓ ✓
GPIO ✓ ✓ ✓ ✓
SensOstep™ ✓ ✓ ✓ ✓
TMCL™ ✓   ✓
CANopen®   ✓   ✓
SixPoint™ ✓ ✓ ✓ ✓
CoolStep™ ✓ ✓ ✓ ✓
SpreadCycle™ ✓ ✓ ✓ ✓
StallGuard2™ ✓ ✓ ✓ ✓
StealthChop™ ✓ ✓ ✓ ✓
Width 42mm 42mm 42mm 42mm
Height 42mm 42mm 42mm 42mm
Length 60mm 60mm 73mm 73mm
