OP284
OP284
製造中オペアンプ、デュアル、高精度、レールtoレール入出力
- 製品モデル
- 9
- 1Ku当たりの価格
- 最低価格:$3.69
Viewing:
製品の詳細
- 単電源動作
- 広帯域幅:4 MHz
- 低オフセット電圧:
65 μV - ユニティ・ゲイン安定動作
- 高いスルーレート:4.0 V/μs
- 低ノイズ:3.9 nV/√Hz
AD284-EPは、防衛および宇宙航空アプリケーション(AQEC)をサポートします。
- ADG284-EPデータシート(英語pdf)はこちらからダウンロードできます。
- ミリタリ温度範囲:-55℃~+125℃
- 追加情報についてはデータシートを参照してください
OP184/OP284/OP484は、レールtoレール入出力特性を備えた単電源のシングル、デュアル、およびクワッド・タイプの帯域幅4 MHzのアンプです。この3種類のアンプは、+3~+36 Vの電源電圧(または±1.5~±18 V)で動作し、最低+1.5 Vの単電源でも動作することが保証されています。
この3種類のアンプは、高いAC精度とDC精度の両方が要求される単電源アプリケーションに最適な製品です。OP184/OP284/OP484の帯域幅、ローノイズ、および高精度により、フィルタや計測機器を含む幅広いアプリケーションで利用できます。
この3種類のアンプのほかのアプリケーションとしては、携帯型の通信装置、電源の制御と保護、および幅広い出力範囲を持つトランスデューサ用のアンプまたはバッファなどがあります。またレールtoレールの入力特性を持つアンプが必要なセンサーには、ホール効果、ピエゾ電磁効果、および抵抗性トランスデューサなどがあります。
入力と出力の両方にレールtoレール特性を備えているため、単電源システムでマルチステージのフィルタを構築し、高いS/N比を維持できます。
OP184/OP284/OP484は、HOT拡張工業用温度範囲(-40~+125°C)で仕様規定しています。シングルおよびデュアル・タイプは、8ピンのプラスチックDIPとSO表面実装パッケージで提供しています。クワッド・タイプのOP484には、14ピンのプラスチックDIPと14ピンの狭体SOパッケージがあります。
ドキュメント
データシート 5
アプリケーション・ノート 5
技術記事 1
よく聞かれる質問 1
Student Zone Article page 1

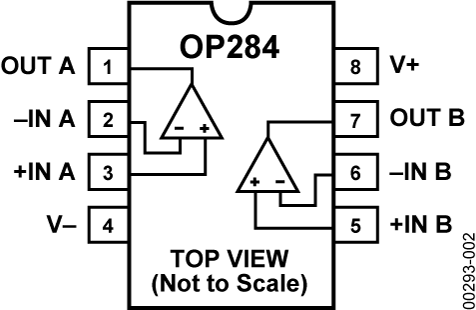

製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
OP284CHIPS | CHIPS OR DIE | ||
OP284EPZ | 8-Lead PDIP | ||
OP284ESZ | 8-Lead SOIC | ||
OP284ESZ-REEL | 8-Lead SOIC | ||
OP284ESZ-REEL7 | 8-Lead SOIC | ||
OP284FSZ | 8-Lead SOIC | ||
OP284FSZ-REEL | 8-Lead SOIC | ||
OP284FSZ-REEL7 | 8-Lead SOIC | ||
OP284TRZ-EP-R7 | 8-Lead SOIC |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
11 9, 2011 - 11_0182 Test Site Transfer from Analog Devices Philippines Inc in Paranaque to Analog Devices General Trias in Cavite, Philippines |
||
OP284EPZ | 製造中 | |
10 25, 2010 - 10_0277 Data Sheet change for OP184/OP284/OP484 |
||
OP284EPZ | 製造中 | |
OP284ESZ | 製造中 | |
OP284ESZ-REEL | 製造中 | |
OP284ESZ-REEL7 | 製造中 | |
OP284FSZ | 製造中 | |
OP284FSZ-REEL | 製造中 | |
OP284FSZ-REEL7 | 製造中 | |
8 19, 2009 - 07_0024 Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad |
||
OP284EPZ | 製造中 | |
7 20, 2012 - 12_0105 Halogen Free Material Change for Select SOIC Narrow and Wide Body Products Assembled at Amkor |
||
OP284ESZ | 製造中 | |
OP284ESZ-REEL | 製造中 | |
OP284ESZ-REEL7 | 製造中 | |
OP284FSZ | 製造中 | |
OP284FSZ-REEL | 製造中 | |
OP284FSZ-REEL7 | 製造中 |
これは最新改訂バージョンのデータシートです。
ハードウェア・エコシステム
製品モデル | 製品ライフサイクル | 詳細 |
---|---|---|
ADA4084-2 | 新規設計に推奨 | オペアンプ、デュアル、30V、低ノイズ、入 / 出力レールtoレール、低消費電力 |
