MAXM17761

最終販売

4.5V～76V、1A高効率、DC-DCステップダウンパワーモジュール、インダクタ内蔵

設計の簡素化と小型ソリューションの実装面積を実現する高集積DC-DCパワーモジュール

データシート (Rev. 2) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品の詳細

  • 設計の複雑性、製造のリスク、および開発期間を削減
    • FETを内蔵した同期整流ステップダウンDC-DCコンバータ
    • インダクタ内蔵
    • 補償部品内蔵
  • スペースに制約のあるアプリケーションで基板スペースを節約
    • 完全な高集積ステップダウン電源を1つのパッケージに実装
    • 小型プロファイルSiPパッケージ(6.5mm x 10mm x 2.92mm)
    • 最小限の外付けBOM部品によってPCB設計を簡素化
  • 電源設計の最適化の柔軟性を提供
    • 広い入力電圧範囲：4.5V～76V
    • 可変出力電圧範囲：0.8V～5V
    • 外部同期を備えた可変周波数：180kHz～537kHz
    • 設定可能なソフトスタート
    • オプションの設定可能なEN/UVLO
  • 過酷な産業環境で信頼性の高い動作
    • 熱障害保護内蔵
    • 堅牢な過電流保護
    • アクティブローRESET出力電圧監視
    • 高い工業用周囲動作温度範囲：-40℃～+125℃/ジャンクション温度範囲：-40℃～+150℃
  • CISPR22 (EN55022) Class B伝導および電磁放射に適合
MAXM17761
4.5V～76V、1A高効率、DC-DCステップダウンパワーモジュール、インダクタ内蔵

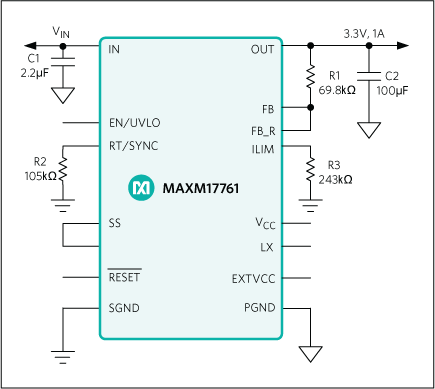

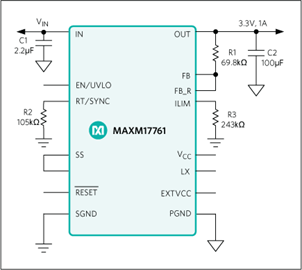

MAXM17761：ファンクションダイアグラム
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

EE-Sim® パワー・ツール 1

EE-Sim DC/DC変換ツールは、ユーザの条件を利用し、回路図、市販部品を含む部品表、時間および周波数領域のシミュレーションなどを完備した電源設計を短時間で作成します。SIMPLISおよびSIMetrix SPICEエンジンを使った、スタンドアロンのEE-Sim OASISシミュレータで、カスタマイズした回路図をダウンロードし、さらなる分析が可能です。

EE-Simを今すぐ開始

SIMPLISモデル 1

評価用キット

MAXM17761EVKIT

5V出力電圧アプリケーションのMAXM17761の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 高集積ソリューション、シールドされたインダクタ内蔵
  • 広い入力範囲：10V～76V
  • 出力電流：最大1A
  • 高効率：91% (VIN = 12V、VOUT = 5V、0.2A時)
  • スイッチング周波数：537kHz
  • イネーブル/UVLO入力、抵抗で設定可能なUVLOスレッショルド
  • 調整可能なソフトスタート時間
  • オープンドレインのアクティブローRESET出力
  • 外部周波数同期に対応
  • 過電流および過熱保護
  • 薄型、表面実装部品
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
  • CISPR-22 Class B準拠

製品詳細

MAXM17761の5V出力評価キット(EVキット)は、高電圧、高効率、同期整流ステップダウンDC-DCコンバータのMAXM17761を評価するための実証済みデザインを提供します。このEVキットは最大1Aの負荷電流で5V出力にプリセットされ、最適な効率と部品サイズを実現するために537kHzのスイッチング周波数を備えています。このEVキットは、調整可能な入力低電圧ロックアウト、調整可能なソフトスタート、オープンドレインのアクティブローRESET信号、および外部周波数同期を備えています。MAXM17761モジュールのデータシートにデバイスの完全な説明が記載されているため、EVキットを動作させる前にこのデータシートと合わせてお読みください。MAXM17761モジュールの完全な特長、利点、およびパラメータについては、MAXM17761のデータシートを参照してください。

アプリケーション

  • 基地局ポイントオブロードレギュレータ
  • 分散電源レギュレーション
  • FPGAおよびDSPポイントオブロードレギュレータ
  • HVACおよびビル制御
  • 産業用電源
MAXM17761EVKIT
5V出力電圧アプリケーションのMAXM17761の評価キット
