MAXM17626

2.7V~5.5V、600mA、Himalaya uSLICステップダウンパワーモジュール

すべて表示 showmore-icon

高効率同期整流バックレギュレータ、高性能、広温度範囲、および小型サイズのバランスを実現

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.53
特長
  • 使用が容易
    • 入力電圧:2.7V~5.5V
    • 可変出力:0.8V~3.3V
    • フィードバック精度:±1%
    • 出力電流:最大600mA
    • 固定2MHzまたは4MHz動作
    • 100%デューティサイクル動作
    • 内部補償
    • 全セラミックコンデンサ
  • 高効率
    • 選択可能なPWMまたはPFM動作モード
    • シャットダウン電流:わずか0.1µA (typ)
  • 柔軟な設計
    • 内部ソフトスタートとプリバイアス起動
    • オープンドレインのパワーグッド出力(PGOOD端子)
  • 堅牢な動作
    • 過熱保護
    • 周囲動作温度:-40℃~+125℃/ジャンクション温度:-40℃~+150℃
  • 堅牢
    • 落下、衝撃、および振動の規格に合格:JESD22-B103、B104、B111
製品概要
show more Icon

Himalayaシリーズの電圧レギュレータIC、パワーモジュール、およびチャージャは、より低温、小型、簡素な電源ソリューションを実現します。MAXM17625およびMAXM17626は高周波Himalaya同期整流ステップダウンDC-DC uSLICモジュールで、MOSFET、補償部品、およびインダクタを内蔵し、広い2.7V~5.5Vの入力電圧範囲で動作します。MAXM17625およびMAXM17626は最大600mAの負荷電流に対応し、小型、低コストの入力および出力コンデンサの使用が可能です。出力電圧は0.8V~3.3Vに調整可能です。これらのモジュールは設計の複雑性、製造リスクを大幅に低減し、真のプラグアンドプレイ電源ソリューションを提供して、市場投入までの時間を短縮します。

MAXM17625およびMAXM17626モジュールは、安定状態動作でのピーク電流モード制御アーキテクチャを採用しています。入力突入電流を低減するために、これらのデバイスは固定1msのソフトスタート時間を提供します。両方のモジュールは選択可能なPWMまたはPFM動作モード(軽負荷時)を備えています。PWMモードが選択されている場合、MAXM17625は固定2MHzのスイッチング周波数で動作し、MAXM17626は固定4MHzのスイッチング周波数で動作します。MAXM17625は0.8V~1.5Vの出力電圧を提供し、MAXM17626は1.5V~3.3Vの出力電圧を提供します。

MAXM17625およびMAXM17626モジュールは薄型、小型10ピンuSLICパッケージ(2.6mm × 2.1mm × 1.3mm)で提供されます。

アプリケーション

  • バッテリ動作アプリケーション
  • 分散電源システム
  • 産業用センサーおよびプロセス制御
  • PoL (ポイントオブロード)電源
  • 標準5Vレール電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.53

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAXM17626AMB+
  • HTML
  • HTML
MAXM17626AMB+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 26, 2022

- 2299

ASSEMBLY

MAXM17626AMB+

製造中

MAXM17626AMB+T

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 26, 2022

- 2299

arrow down

ASSEMBLY

MAXM17626AMB+

製造中

MAXM17626AMB+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

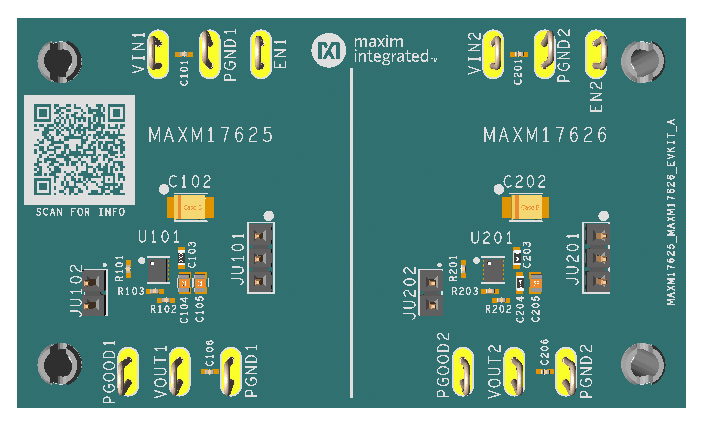

MAXM17625EVKIT

アプリケーションのMAXM17625/MAXM17626モジュールの評価キット

zoom

MAXM17625EVKIT

アプリケーションのMAXM17625/MAXM17626モジュールの評価キット

アプリケーションのMAXM17625/MAXM17626モジュールの評価キット

機能と利点

  • 動作入力電源:最大5.5V
  • 高効率:92% (MAXM17625、VIN = 3.3V、VOUT = 1.5V、IOUT = 300mA)
  • 高効率:94.5% (MAXM17626、VIN = 5V、VOUT = 3.3V、IOUT = 400mA)
  • 負荷電流:最大600mA
  • スイッチング周波数:固定2MHz (MAXM17625)
  • スイッチング周波数:固定4MHz (MAXM17626)
  • 選択可能なパルス幅変調(PWM)およびパルス周波数変調(PFM)動作モード
  • 内部ソフトスタート時間:1ms
  • パワーグッド(PGOOD)出力、それぞれの入力電圧へのプルアップ抵抗実装
  • 薄型、表面実装部品
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAXM17625/MAXM17626の評価キット(EVキット)は、MAXM17625/MAXM17626モジュールの性能を評価するための実証済みデザインを提供します。これらのモジュールは、それぞれこのEVキットで最適な性能および部品サイズを実証するように設定されています。

MAXM17625モジュールは、2MHzのスイッチング周波数で最大600mAを供給します。このモジュールは2.7V~5.5Vの入力範囲にわたって1.5V出力に設定されています。

MAXM17626モジュールは、4MHzのスイッチング周波数で最大600mAを供給します。このモジュールは3.6V~5.5Vの入力範囲にわたって3.3V出力に設定されています。

このEVキットは、動作モードの選択(PWM/PFM)およびイネーブル入力に対応しています。MAXM17625/MAXM17626モジュールのデータシートにモジュールの完全な説明が記載されているため、EVキットを動作させる前にこのデータシートと併せて読んでおく必要があります。

アプリケーション

  • バッテリ動作アプリケーション
  • 分散電源システム
  • 産業用センサーおよびプロセス制御
  • PoL (ポイントオブロード)電源
  • 標準5Vレール電源
reference details image

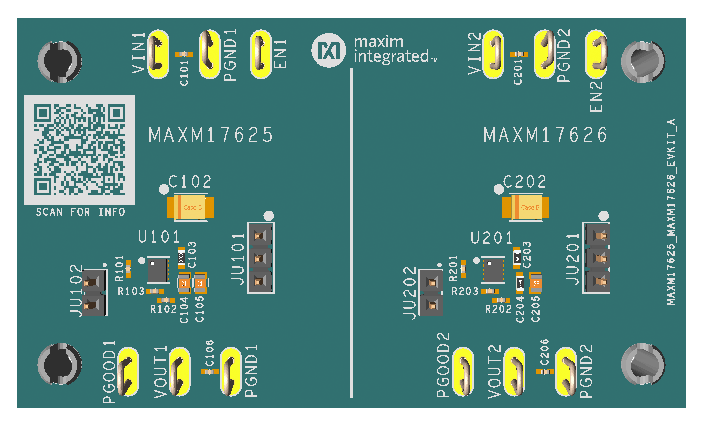

MAXM17626EVKIT

アプリケーションのMAXM17625/MAXM17626モジュールの評価キット

zoom

MAXM17626EVKIT

アプリケーションのMAXM17625/MAXM17626モジュールの評価キット

アプリケーションのMAXM17625/MAXM17626モジュールの評価キット

機能と利点

  • 動作入力電源:最大5.5V
  • 高効率:92% (MAXM17625、VIN = 3.3V、VOUT = 1.5V、IOUT = 300mA)
  • 高効率:94.5% (MAXM17626、VIN = 5V、VOUT = 3.3V、IOUT = 400mA)
  • 負荷電流:最大600mA
  • スイッチング周波数:固定2MHz (MAXM17625)
  • スイッチング周波数:固定4MHz (MAXM17626)
  • 選択可能なパルス幅変調(PWM)およびパルス周波数変調(PFM)動作モード
  • 内部ソフトスタート時間:1ms
  • パワーグッド(PGOOD)出力、それぞれの入力電圧へのプルアップ抵抗実装
  • 薄型、表面実装部品
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAXM17625/MAXM17626の評価キット(EVキット)は、MAXM17625/MAXM17626モジュールの性能を評価するための実証済みデザインを提供します。これらのモジュールは、それぞれこのEVキットで最適な性能および部品サイズを実証するように設定されています。

MAXM17625モジュールは、2MHzのスイッチング周波数で最大600mAを供給します。このモジュールは2.7V~5.5Vの入力範囲にわたって1.5V出力に設定されています。

MAXM17626モジュールは、4MHzのスイッチング周波数で最大600mAを供給します。このモジュールは3.6V~5.5Vの入力範囲にわたって3.3V出力に設定されています。

このEVキットは、動作モードの選択(PWM/PFM)およびイネーブル入力に対応しています。MAXM17625/MAXM17626モジュールのデータシートにモジュールの完全な説明が記載されているため、EVキットを動作させる前にこのデータシートと併せて読んでおく必要があります。

アプリケーション

  • バッテリ動作アプリケーション
  • 分散電源システム
  • 産業用センサーおよびプロセス制御
  • PoL (ポイントオブロード)電源
  • 標準5Vレール電源
