製品概要

機能と利点

  • 設計の複雑性、製造のリスク、および開発期間を削減
    • スイッチング電源コントローラおよびデュアルMOSFETパワースイッチ内蔵
    • インダクタ内蔵
    • 補償部品内蔵
  • スペースに制約のあるアプリケーションで基板スペースを節約
    • 完全な高集積ステップダウン電源を1つのパッケージに実装
    • 小型プロファイルSiPパッケージ(9mm x 15mm x 2.8mm)
    • 最小限の外付けBOM部品数によってPCB設計を簡素化
  • 電源設計の最適化の柔軟性を提供
    • 広い入力電圧範囲:4.5V~60V
    • 可変出力電圧範囲:0.9V~12V
    • 外部周波数同期を備えた可変周波数:100kHz~1.8MHz
    • 設定可能なソフトスタート
    • 自動切替えのPWM、PFM、またはDCM電流モード制御
    • オプションの設定可能なEN/UVLO
  • 過酷な産業環境で信頼性の高い動作
    • 熱障害保護内蔵
    • ヒカップモード過負荷保護
    • アクティブローRESET出力電圧監視
    • 広い工業用周囲動作温度範囲:-40℃~+125℃/ジャンクション温度範囲:-40℃~+150℃
    • CISPR22(EN55022) Class B伝導および電磁放射に適合

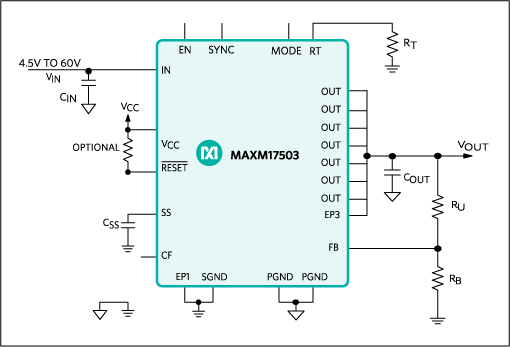

製品概要

Himalayaシリーズの電圧レギュレータICパワーモジュールおよびチャージャは、より低温、小型、簡素な電源ソリューションを実現します。MAXM17503は、スイッチング電源コントローラ、デュアルnチャネルMOSFETパワースイッチ、完全にシールドされたインダクタ、および補償部品を組み合わせ、薄型で放熱効率の高いシステムインパッケージ(SiP)に実装した、使いやすいHimalayaステップダウンパワーモジュールです。このデバイスは、広い4.5V~60Vの入力電圧範囲で動作し、最大2.5Aの連続出力電流を供給し、0.9V~12Vの出力電圧範囲にわたって優れたラインおよび負荷レギュレーションを備えています。このデバイスは、電源ソリューション全体を完成させるためにわずか5つの外付け部品のみを必要とします。高レベルの集積によって、設計の複雑性、製造のリスクを大幅に低減し、真のプラグ&プレイ電源ソリューションを提供し、開発期間を短縮します。

このデバイスは、パルス幅変調(PWM)、パルス周波数変調(PFM)、または断続コンダクションモード(DCM)制御方式での動作が可能です。

MAXM17503は、パッケージ内の消費電力を低減し効率を向上させる薄型、高放熱性、小型、29ピンSiPパッケージ(9mm x 15mm x 2.8mm)で提供されます。このパッケージはプリント基板へのはんだ付けが容易で、自動回路基板実装に最適です。このデバイスは、-40℃~+125℃の広い工業用温度範囲で動作可能です。

類似製品のMAXM17544のデータシートの日本語版がございますのでご参照ください。

アプリケーション

  • 基地局ポイントオブロードレギュレータ
  • 分散電源レギュレーション
  • FPGAおよびDSPポイントオブロードレギュレータ
  • HVACおよびビル制御
  • 産業用電源

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

評価キット (1)

ツールおよびシミュレーション

EE-Sim® DC-DCツール

EE-Sim DC/DC変換ツールは、ユーザの条件を利用し、回路図、市販部品を含む部品表、時間および周波数領域のシミュレーションなどを完備した電源設計を短時間で作成します。SIMPLISおよびSIMetrix SPICEエンジンを使った、スタンドアロンのEE-Sim OASISシミュレータで、カスタマイズした回路図をダウンロードし、さらなる分析が可能です。

EESim-Pdp-Spotlight

SIMPLISモデル

MAXM17503 SIMPLIS Schematic
