MAXM17225

小型、0.4V~5.5V入力、300nA IQ、nanoPowerブーストモジュール、True Shutdown内蔵

すべて表示 showmore-icon

nanoPowerブーストモジュール、業界最低IQで常時オン機器のバッテリ駆動時間を延長

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.50
特長
  • バッテリ駆動時間を延長
    • 超低自己消費電流:300nA
    • シャットダウン電流:0.5nA
    • ピーク効率:95%
    • True Shutdown
      • 出力を入力から切断
      • VIN、VOUTからの順方向/逆方向電流ゼロ
  • 使用が容易、一般的な動作に対応
    • VIN:5.5Vから最小0.4Vまで
    • 最小起動電圧:0.88V
    • 1つの抵抗で調整可能なVOUT:1.8V~5V
    • VOUT選択の分解能:100mVステップ
    • ピークインダクタ電流制限:1A
  • 以下のような堅牢な性能の特長
    • 内部電流制限
    • ソフトスタート内蔵
    • PFM制御方式によって軽負荷動作時により高い効率
  • サイズの小型化と信頼性の向上
    • 10ピンeMGAパッケージ(2.1mm × 2.6mm)
    • 動作温度範囲:-40℃~+125℃
製品概要
show more Icon

MAXM17225はnanoPower、超低IQ (300nA)ブーストモジュールで、小型eMGAパッケージで提供されます。このICはわずか0.88Vの電圧での起動が保証されており、起動後、入力電圧VINは0.4Vまで低下することが可能なため、時間の経過とともに電圧放電が生じるバッテリ駆動機器に最適です。300nAの超低自己消費電流はバッテリ駆動時間を延長し、製品寿命も延長します。このICは0.4V~5.5Vの入力電圧を受け付け、それを1.8V~5Vの設定可能な出力電圧に昇圧します。出力電圧は1つの外付け抵抗(RSEL)を使用して設定します。この製品の最大効率は95%です。このモジュールはバッテリ駆動機器、ポータブル電子製品など、スペースに制約のある筐体での昇圧変換が必要であるとともに高効率が要求される多数のアプリケーションに最適です。真のシャットダウンは入力を出力から切断し、バッテリ駆動時間を温存します。このICは、最適な動作、安定性、および効率のために選択された1µHのインダクタを内蔵しています。ブーストVOUT安定化は、重負荷を駆動しながら入力と出力電圧間の250mVの分離を保証します。VOUTの設定用の1つの選択可能な外付け抵抗(RSEL)は、従来の抵抗フィードバック分圧ストリングに比べて自己消費電流を低減します。MAXM17225は固定300nsの最大スイッチターンオン時間および1Aのピークインダクタ電流制限を備えています。このICは負荷電流に基づいてULPM、LPM、およびHP動作モード間を自動的に遷移し、より優れたシステム過渡応答および効率を実現します。これらすべての強力な特長は小型10ピンeMGAパッケージに実装され、製品を設計するための効率的なツールを最終設計者に提供します。

アプリケーション

  • Bluetooth® LE機器
  • ヘルスモニタリングおよびフィットネス機器
  • ポータブルPOS端末
  • 1セルまたは2セルアルカリ電池製品
  • RTC/アラームブザー用スーパーキャパシタバックアップ
  • 超低電力IoTモジュール
  • USB On-The-Goアダプタモジュール、USB充電
  • ウェアラブル

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.50

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAXM17225AMB+
  • HTML
  • HTML
MAXM17225AMB+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

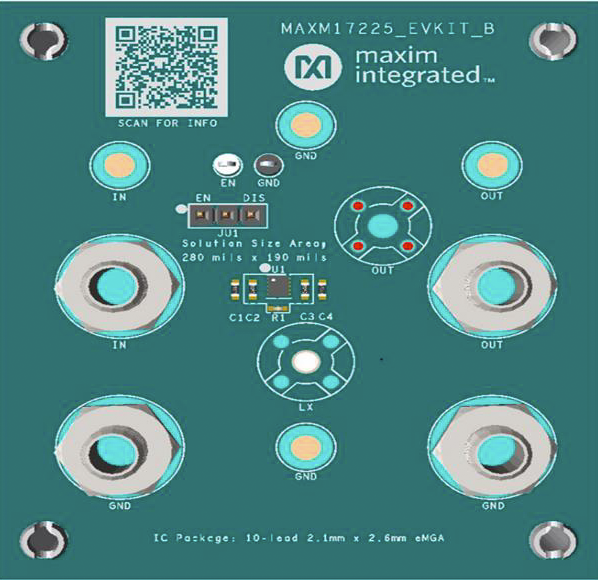

MAXM17225EVK-EMGA

MAXM17225の評価キット

zoom

MAXM17225EVK-EMGA

MAXM17225の評価キット

MAXM17225の評価キット

機能と利点

  • EVキットのボードはMAXM17225AMB+Tを評価
    • 10ピンパッケージ(2.1mm × 2.6mm)バージョンのみ
  • 入力範囲:0.4V~5.5V、VIN MIN起動:0.88V
  • 抵抗で選択可能な出力電圧:1.8V~5V
  • ピークインダクタ電流制限:1A
  • 実証済み2層1オンス銅PCBレイアウト
  • 小型ソリューションを実証
  • 完全実装および試験済み

製品の詳細

MAXM17225はnanoPower、300nA自己消費電流、同期整流ステップアップDC-DCコンバータモジュールで、eMGAパッケージで提供されます。このデータシートは、MAXM17225のEVキット(EVキット)の使用方法の概要と、ブーストモジュールの機能をテストするための詳細な手順および回路接続を示します。

このEVキットは、ブーストモジュールのMAXM17225AMB+Tが回路に配置された状態で出荷されます。この製品はRoHS準拠です。

アプリケーション

  • Bluetooth® LE機器
  • ヘルスモニタリングおよびフィットネス機器
  • ポータブルPOS端末
  • 1セルまたは2セルアルカリ電池製品
  • RTC/アラームブザー用スーパーキャパシタバックアップ
  • 超低電力IoTモジュール
  • USB On-The-Goアダプタモジュール、USB充電
  • ウェアラブル

MAXESSENTIAL02EP

MAXM38643 / MAX38640 / MAX77839 / MAXM17225 / MAX17227A / MAX38889 / MAX38902C / MAX38913 / MAX77827のエッセンシャル・アナログ効率的な電源ツールキット

zoom

MAXESSENTIAL02EP

MAXM38643 / MAX38640 / MAX77839 / MAXM17225 / MAX17227A / MAX38889 / MAX38902C / MAX38913 / MAX77827のエッセンシャル・アナログ効率的な電源ツールキット

MAXM38643 / MAX38640 / MAX77839 / MAXM17225 / MAX17227A / MAX38889 / MAX38902C / MAX38913 / MAX77827のエッセンシャル・アナログ効率的な電源ツールキット

機能と利点

  • 9種類の電源ソリューションを直ちにテスト可能
  • nanoPowerバックおよびブーストコンバータおよびモジュール、バック/ブーストコンバータ、LDO、およびContinuaスーパーキャパシタバックアップ電源コントローラを実装
  • ブレッドボード上への実装用の0.100インチ(2.54mm)ヘッダピンストリップに対応するボード設計
  • スルーホールによってベンチトップ機器への接続用のテストポイントに対応

製品の詳細

MAXESSENTIAL02EPエッセンシャル・アナログ効率的な電源ツールキットは、すぐに使えるボード上に製品を実装して提供されるため、直ちにテストおよびプロトタイプ作成が可能です。エッセンシャル・アナログ効率的な電源ツールキットは、バック、ブースト、バックブースト、LDO、およびContinua製品カテゴリの製品を備えています。また、このセレクションはnanoPowerスイッチングコンバータおよびモジュールオプションも備えています。
