MAX9975

製造中止

デュアル、低電力、35mA負荷付き、1200Mbps ATEドライバ/コンパレータ

データシート (Rev. 0)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 電力損失：1チャネル当りわずか1.6W (typ)
  • 負荷整流時に電力ペナルティが激減
  • 高速：1200Mbps (3VP-P時)および1800Mbps (1VP-P時)
  • プログラマブルなアクティブ負荷電流：35mA
  • 小さいタイミングのばらつき
  • 広い動作電圧範囲：-1.5V～+6.5V (MAX9975AR)、または-1.0V～+7.0V (MAX9975AZ)
  • アクティブ終端(第3レベルドライブ)
  • クランプ内蔵
  • 差動コンパレータ内蔵
  • ロジックファミリの大部分と容易にインタフェース
  • 50Ωの終端抵抗内蔵
  • 小さい利得およびオフセット誤差
  • 0V～15mVの範囲でコンパレータのヒステリシス制御

MAX9975は、35mAの負荷ICを備えるデュアル、低電力、高速、ピンエレクトロニクスドライバ/コンパレータで、チャネルごとに3レベルピンドライバ、デュアルコンパレータ、可変クランプ、およびアクティブ負荷を内蔵しています。追加差動コンパレータによって、2つのチャネルを比較することができます。このドライバは広い電圧範囲と高速動作が特長で、ハイインピーダンスおよびアクティブ終端(第3レベルドライブ)モードを備え、低電圧振幅でも高いリニアリティを維持します。デュアルコンパレータは幅広い入力状態にわたって小さいばらつき(タイミング変動)と、差動出力を備えています。デバイスがハイインピーダンスレシーバとして設定されている場合は、クランプが高速の被測定デバイス(DUT)波形をダンピングします。プログラマブルな負荷は、最大35mAのソースおよびシンク電流を供給します。この負荷によって、接触/導通試験、IOHおよびIOLの高速パラメータ試験、および高出力インピーダンスデバイスのプルアップが容易になります。

MAX9975は、CMLに対応する50Ω内部終端抵抗付きの、高速、差動制御入力およびオープンコレクタ出力を備えています。これらの機能によって、回路ボード上のディスクリート部品の点数が大幅に削減されます。

3線式、低電圧、CMOS対応シリアルインタフェースを通じて、MAX9975の低リークおよびトライステート/終端動作構成を設定します。

MAX9975ARCCQの動作範囲は、-1.5V～+6.5Vです。MAX9975AZCCQの動作範囲は、-1.0V～+7.0Vです。MAX9975の電力損失は、チャネル当りわずか1.6Wです。このデバイスは、14mm x 14mm x 0.1mmのボディ、0.5mmピッチの100ピンTQFPパッケージで提供されます。パッケージの上面の8mm x 8mmのエクスポーズドダイパッドによって、放熱が効率化されます。このデバイスは、+60℃～+100℃の内部ダイ温度範囲での動作が保証され、ダイ温度モニタ出力を備えています。

アプリケーション

  • 平均的性能を持つ製品メモリのATE
MAX9975
デュアル、低電力、35mA負荷付き、1200Mbps ATEドライバ/コンパレータ

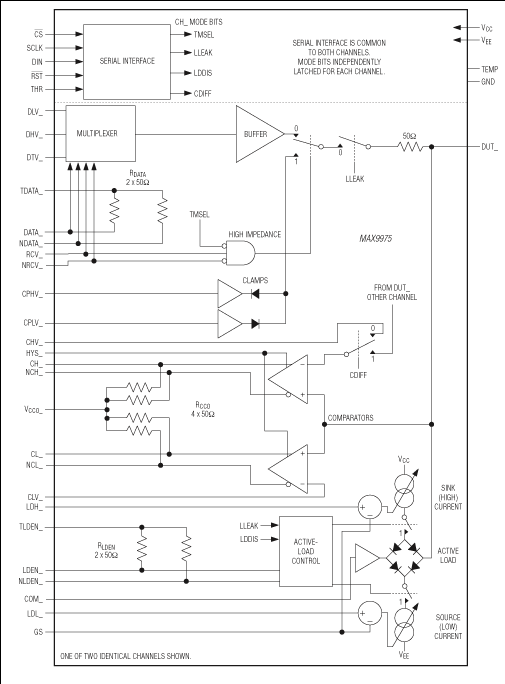

MAX9975：ファンクションダイアグラム
