MAX9922

超高精度、ハイサイド電流検出アンプ

すべて表示 showmore-icon

自動ゼロ化フロントエンドを使用してVOS < 10µVを実現、小型VSENSEおよびRSENSEが可能

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.1)
Documentation すべてのドキュメントを表示
SPICEモデル MAX9922 SPICE Macro Model Download 11.23KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$2.03
特長
  • 全温度範囲で超高精度VOS
    • MAX9922：±10µV (max)
    • MAX9923T：±25µV (max)
    • MAX9923H：±20µV (max)
    • MAX9923F：±10µV (max)
  • フルスケール利得精度：±0.5% (max)
  • 双方向または片方向のISENSE
  • 複数の利得が可能
    • 可変(MAX9922)
    • +25V/V (MAX9923T)
    • +100V/V (MAX9923H)
    • +250V/V (MAX9923F)
  • 入力コモンモード電圧：1.9V～28V (VDDから独立)
  • 電源電圧：+2.85V～+5.5V
  • 消費電流：700µA、シャットダウン電流：1µA
  • 拡張温度範囲：-40℃～+85℃
  • 省スペースの10ピンµMAXで提供

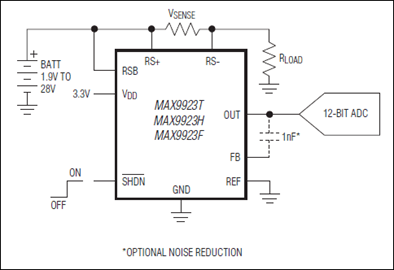

製品概要
show more Icon

超高精度ハイサイド電流検出アンプのMAX9922/MAX9923は、25µV (max)の超低オフセット電圧(VOS)とレーザトリムされた0.5%以内の優れた利得精度を特長としています。低VOSと高利得精度の組合せによって、超微小検出電圧の場合でも高精度の電流測定が可能です。

MAX9922/MAX9923は、片方向と双方向動作の両方が可能です。片方向動作の場合、REFをGNDに接続します。双方向動作の場合、REFをVDD/2に接続します。

MAX9922の利得は、2つの外付け抵抗で調整可能です。MAX9923T/MAX9923H/MAX9923Fの利得は、内部レーザトリムされた抵抗を使用しており、それぞれ25V/V、100V/V、および250V/Vで固定です。これらのデバイスは、入力コモンモード電圧から独立した+2.85V～+5.5Vの単一電源で動作し、消費電流は、動作時はわずか700µAで、シャットダウン時は1µA以下です。

+1.9V～+28Vの電流検出入力のコモンモード電圧範囲によって、MAX9922/MAX9923は、高精度、広いコモンモード測定範囲、および最小フルスケールVSENSE電圧が重要となるアプリケーションでの電流監視に最適です。

MAX9922/MAX9923は、入力オフセット電圧を常に測定し解除するスペクトラム拡散自動ゼロ化法を使用して、時間と温度に対するドリフトおよび1/fノイズの影響を排除します。この技術は、間接電流フィードバック技術と組み合わせて、25µV以下(max)のオフセット電圧を達成します。

MAX9922/MAX9923は、10ピンµMAX®パッケージで提供され、-40℃～+85℃の拡張温度範囲での動作が保証されています。

アプリケーション

  • ハンドヘルドLi+ (リチウムイオン)バッテリ電流監視
  • ノートブック/デスクトップパワーマネージメント
  • 高精度電流源
Show More Arrow image
file データシートを表示 (Rev.1)
Documentation すべてのドキュメントを表示
SPICEモデル MAX9922 SPICE Macro Model Download 11.23KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$2.03
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX9922

資料

13
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • 信頼性データ
  • データシート
  • 技術記事
  • すべて
    TickIcon
  • English
  • 日本語
  • 中国語
resetfilter

絞り込みを解除

データシート

1

PDF Vector

PDF

更新 02/24/2010
English

MAX9922-MAX9923: Ultra-Precision, High-Side Current-Sense Amplifiers Data Sheet (Rev.1)

PDFファイルを開く

redirect
351.00K
download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 01/12/2023
English
MAX9922 Reliability Data redirect icon

27.14K

download

PDFをダウンロード

技術記事

11

PDF Vector

HTML

更新 10/18/2012
English
Drive the REF Pin of New Generation Instrumentation and Current-Sense Amplifiers Without an Op Amp redirect icon

PDF Vector

HTML

更新 02/03/2013
日本語
新世代の計測および電流検出アンプのREF端子をオペアンプなしで駆動する redirect icon

PDF Vector

HTML

更新 05/10/2010
English
How Continuous Positive Airway Pressure (CPAP) Respiratory Ventilation Systems Function redirect icon

PDF Vector

HTML

更新 11/23/2010
日本語
持続的気道陽圧法(CPAP)人工呼吸器装置の機能 redirect icon

PDF Vector

HTML

更新 05/10/2010
English
Introduction to Ventilators and Ventilation Rate Measurements redirect icon

PDF Vector

HTML

更新 11/24/2010
日本語
人工呼吸器と換気率測定入門 redirect icon

PDF Vector

HTML

更新 05/12/2010
English
Overview of Sensor Signal Paths redirect icon

PDF Vector

HTML

更新 07/08/2010
中国語
传感器信号通道 redirect icon

PDF Vector

HTML

更新 09/10/2010
日本語
センサー信号パスの概要 redirect icon

PDF Vector

HTML

更新 04/09/2013
English
DC Error Budget Calculator Simplifies Selection of Optimal Current-Sense Amplifiers redirect icon

PDF Vector

HTML

更新 04/09/2013
中国語
直流误差计算器简化检流放大器的优化 redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

技術資料 7
show more Icon

データシート 1

MAX9922-MAX9923: Ultra-Precision, High-Side Current-Sense Amplifiers Data Sheet (Rev.1)

信頼性データ 1

MAX9922 Reliability Data

技術記事 5

新世代の計測および電流検出アンプのREF端子をオペアンプなしで駆動する
持続的気道陽圧法(CPAP)人工呼吸器装置の機能
人工呼吸器と換気率測定入門
センサー信号パスの概要
DC Error Budget Calculator Simplifies Selection of Optimal Current-Sense Amplifiers
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX9922EUB+ 10-MINI_SO-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX9922EUB+T 10-MINI_SO-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

ソフトウェアおよび製品のエコシステム

評価用キット 1

MAX9922EVKIT

MAX9922およびMAX9923の評価キット

zoom

MAX9922EVKIT

MAX9922およびMAX9923の評価キット

download icon

ダウンロード

 print icon

印刷
MAX9922EVKIT
MAX9922およびMAX9923の評価キット

機能と利点

  • 双方向または片方向の電流検出
  • シャットダウンロジック入力制御
  • 複数の利得を提供
    • 可変(MAX9922)
    • 25V/V (MAX9923T)
    • 100V/V (MAX9923H)
    • 250V/V (MAX9923F)
  • 電源範囲：2.85V～5.5V (VDD)
  • 入力コモンモード範囲：1.9V～28V (VDDから独立)
  • 鉛(Pb)フリーおよびRoHS準拠
  • 完全実装および試験済み
今すぐ購入 詳細を表示

製品の詳細

MAX9922の評価キット(EVキット)は、超高精度ハイサイド電流検出アンプのMAX9922およびMAX9923を評価するために使用される完全実装および試験済みPCBです。10µV (max)の超低オフセット電圧(VOS)によって、10mV～100mVで、検出電圧(VSENSE)の両端における電流の正確な測定が可能です。このEVキットは、2.85V～5.5VのVDD電源から独立した、1.9V～28Vの入力コモンモード検出電圧範囲を備えています。

MAX9922のEVキットには可変利得のMAX9922 ICが実装されていますが、25V/V (MAX9923T)、100V/V (MAX9923H)、および250V/V (MAX9923F)の固定利得のMAX9923 ICも評価することができます。MAX9922/MAX9923は、片方向と双方向動作の両方が可能です。

アプリケーション

  • ハンドヘルドLi+ (リチウムイオン)バッテリ電流監視
  • ノートブック/デスクトップパワーマネージメント
  • 高精度電流源
