MAX9910

200kHz、4µA、シャットダウン内蔵、レイルトゥレイルI/Oオペアンプ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$0.59
特長
  • 200kHzの利得帯域幅積(GBW)
  • 超低消費電流:4µA
  • 単一電源電圧範囲:1.8V ~5.5V
  • 超低入力バイアス電流:1pA
  • レイルトゥレイル入力/出力電圧範囲
  • 低入力オフセット電圧:±200µV
  • 低シャットダウン電流:0.001µA
  • シャットダウン時にハイインピーダンス出力(MAX9911/MAX9913)
  • ユニティゲイン安定
  • 小型WLP、SC70、SOT23、およびµMAXパッケージで提供
製品概要
show more Icon

オペアンプのシングルMAX9910/MAX9911およびデュアルMAX9912/MAX9913は消費電流に対する利得帯域幅(GBW)の比が最大化されているため、ポータブル計測機器、ポータブル医療機器、およびワイヤレスハンドセットなどのバッテリ駆動アプリケーションに最適です。これらのCMOSオペアンプは1pAの超低入力バイアス電流、レイルトゥレイル入力/出力、4µAの低消費電流が特長で、1.8V~5.5Vの単一電源で動作します。さらに節電するためにMAX9911/MAX9913は消費電流を1nAに低減する低電力シャットダウンモードを備え、アンプの出力をハイインピーダンス状態に移行します。これらのデバイスは、200kHzのGBW積でユニティゲイン安定です。

MAX9910は、5ピンSC70パッケージで提供されます。MAX9911は小型6ピンWLPおよび6ピンSC70パッケージで提供されます。MAX9912は8ピンSOT23パッケージで提供され、MAX9913は10ピンµMAX®パッケージで提供されます。全デバイスは、拡張動作温度範囲(-40℃~+85℃)での動作が保証されています。

アプリケーション

  • 携帯電話
  • データ収集機器
  • デジタルカメラ(DIGICAM)

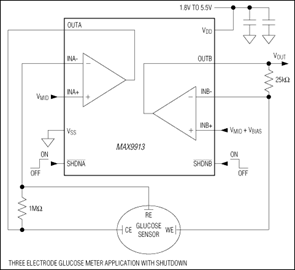

  • 血糖値メータ
  • GPSソリューション
  • IPカメラ
  • ラップトップ
  • MP3およびポータブルメディアプレーヤー
  • ポータブル医療機器
  • ポータブル試験装置

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$0.59

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX9910EXK+
  • HTML
  • HTML
MAX9910EXK+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX9911EVKIT

MAX9911の評価キット

zoom

MAX9911EVKIT

MAX9911の評価キット

MAX9911の評価キット

機能と利点

  • 電源電圧範囲:1.8V~5.5V
  • 複数のオペアンプ構成に対応
  • 部品パッドによってサレンキー型フィルタが可能
  • レイルトゥレイル入力/出力
  • 使いやすい0805部品に対応
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX9911の評価キット(EVキット)は、6ピンWLPパッケージ(Wafer Level Package)で提供される低電力MOS入力オペアンプのMAX9911を評価する実証済みデザインを提供します。このEVキット回路は、非反転アンプとして構成済みですが、いくつかの部品の変更によって、他のトポロジにも簡単に適合させることができます。低電力、低入力VOS、およびレイルトゥレイル入力/出力段によって、このデバイスは、さまざまな測定アプリケーションに最適です。部品パッドは、0805パッケージに対応しているため、はんだ付けや置換えが容易です。このEVキットには、MAX9911EWT+が出荷時に実装されています。

アプリケーション

  • 携帯電話
  • データ収集機器
  • デジタルカメラ(DIGICAM)
  • 血糖値メータ
  • GPSソリューション
  • IPカメラ
  • ラップトップ
  • MP3およびポータブルメディアプレーヤー
  • ポータブル医療機器
  • ポータブル試験装置
