MAX98390
ブースト内蔵D級アンプ、Dynamic Speaker Management内蔵
すべて表示
マイクロスピーカーの潜在能力を解放—2.5倍の音量とより深い低音を業界トップクラスの低消費電力で実現
お探しの製品ではありませんか
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
特長
- 内蔵のスピーカー電流および電圧検出は外付け部品が不要
- 設定可能な10Vブーストコンバータ内蔵
- バイパスモード
- エンベロープトラッキング
- Dynamic Speaker Management内蔵
- 過熱保護
- 振動幅保護
- 低周波数拡張
- 8バンドパラメトリックイコライザー
- ダイナミックレンジ圧縮
- 知覚的電力低減
- デブザー
- ステレオ低音マネージメント
- 超低ノイズフロア
- 出力ノイズ：10µV
- ダイナミックレンジ：116dB
- 低歪み：0.01% THD+N
- 出力パワー(1% THD+N時、VVBAT = 4.3V)
- 8Ωに対し5.1W
- 4Ωに対し5.1W
- 出力パワー(10% THD+N時、VVBAT = 4.3V)
- 8Ωに対し6.2W
- 4Ωに対し6.2W
- システム効率
- 82% (8Ωに対し1.2W時、VVBAT = 3.7V)
- 86% (8Ωに対し0.45W時、VVBAT = 3.7V)
- 動的スピーカー出力FETスケーリング
- バッテリ電圧範囲：2.65V～5.5V
- I2S/16チャネルTDMおよびI2Cインタフェース
- D級エッジレート制御によってフィルタレス動作が可能
- 高度なブラウンアウト保護エンジン
- 包括的なクリック/ポップ抑制
- 堅牢な短絡および熱保護
- 省スペース、30ピンWLPパッケージ(2.468mm × 2.968mm、0.5mmピッチ)または36ピンWLPパッケージ(2.418mm × 2.608mm、0.4mmピッチ)
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

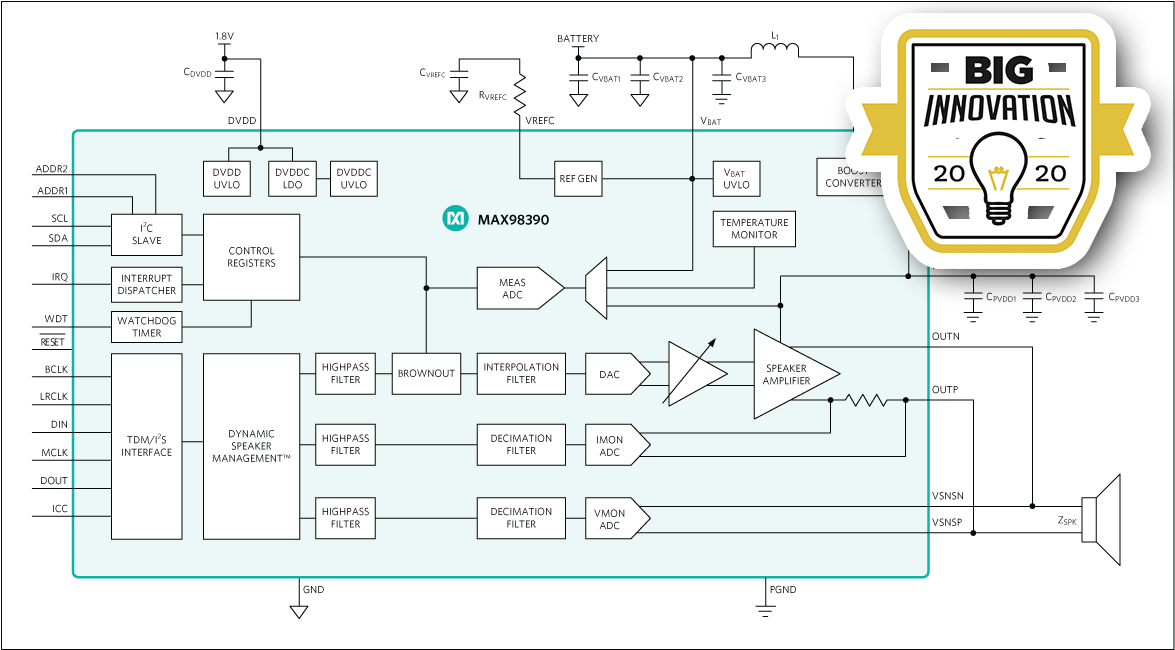

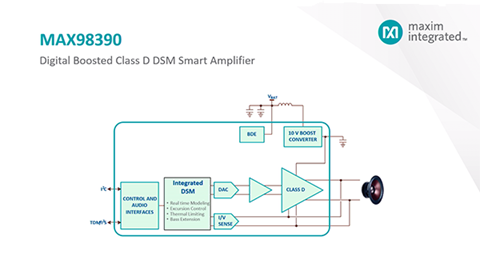

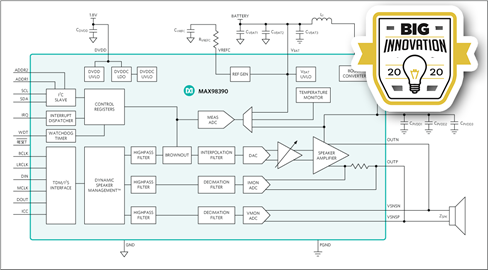

MAX98390は高効率モノラルD級DSMスマートアンプで、ブーストコンバータ、Dynamic Speaker Management™、および低出力時の効率を向上させるFETスケーリングを備えています。
ブーストコンバータの最大出力電圧は、最低2.65Vのバッテリ電圧から6.5V～10Vの範囲に0.125Vステップで設定可能です。ブーストコンバータは、自己消費電流を低減し中電力効率を向上させるバイパスモードに対応するとともに、出力電圧を自動的に調整して効率を最大化するエンベロープトラッキングにも対応します。ブーストされた電源は4Ωの負荷に対し最大6.2Wを10%のTHD+Nで効率的に供給します。
内蔵のIV検出およびDynamic Speaker Managementによって、より大音量で、豊かなオーディオが可能になるとともに、スピーカーを損傷から保護し、音質が向上します。
PCMインタフェースは、I2C制御を備えたスレーブまたはマスターデバイスとして、I2S、左詰め、および16チャネルTDM形式に対応します。BCLKまたはMCLKのいずれかを内部クロック源として使用することができるため、システムレベルの柔軟性が提供されます。
温度およびその他のステータスデータもI2Cインタフェースから読み取ることができます。
特許取得済みのアクティブ放射制限エッジレートとオーバーシュート制御回路はEMIを最小限に抑え、従来のD級デバイスに見られる出力フィルタは不要です。
柔軟なブラウンアウト検出エンジン(BDE)を設定することで、各種の電流制限、信号制限、およびクリップ機能を始動し、バッテリ電圧の低下を防ぐことができます。スレッショルド、ヒステリシス、およびアタック/リリースレートは設定可能です。
MAX98390Cは、0.4mmピッチ、36ピンウェハレベルパッケージで提供されます。MAX98390Dは、0.5mmピッチ、30ピンウェハレベルパッケージで提供されます。これらのデバイスは-40℃～+85℃の拡張温度範囲での動作が保証されています。
アプリケーション
- スマートフォン
- タブレット
- ノートブックコンピュータ
- 1セルリチウムイオン機器
- IoT機器
- 玩具
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
MAX98390
資料
Filters
1つが該当
-
すべて
-
データシート
-
製品ハイライト
-
信頼性データ
-
すべて
-
English
データシート
1
製品ハイライト
1
信頼性データ
1
162.61K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
ウェブキャスト 1
製品ハイライト 1

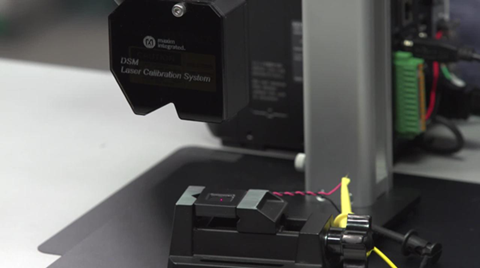

ビデオ
17
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| MAX98390CEWX+ |
36-WLCSP-N/A
|
|
|
| MAX98390CEWX+T |
36-WLCSP-N/A
|
|
|
| MAX98390DEWV+ |
30-WLCSP-N/A
|
|
|
| MAX98390DEWV+T |
30-WLCSP-N/A
|
|
|
| MAX98390EWX+ |
36-WLCSP-N/A
|
|
|
| MAX98390EWX+T |
36-WLCSP-N/A
|
|
- MAX98390CEWX+
- ピン／パッケージ図
-
36-WLCSP-N/A
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX98390CEWX+T
- ピン／パッケージ図
-
36-WLCSP-N/A
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX98390DEWV+
- ピン／パッケージ図
-
30-WLCSP-N/A
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX98390DEWV+T
- ピン／パッケージ図
-
30-WLCSP-N/A
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX98390EWX+
- ピン／パッケージ図
-
36-WLCSP-N/A
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX98390EWX+T
- ピン／パッケージ図
-
36-WLCSP-N/A
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
評価用キット 1
MAX98390EVSYS
MAX98390の評価システム
製品の詳細

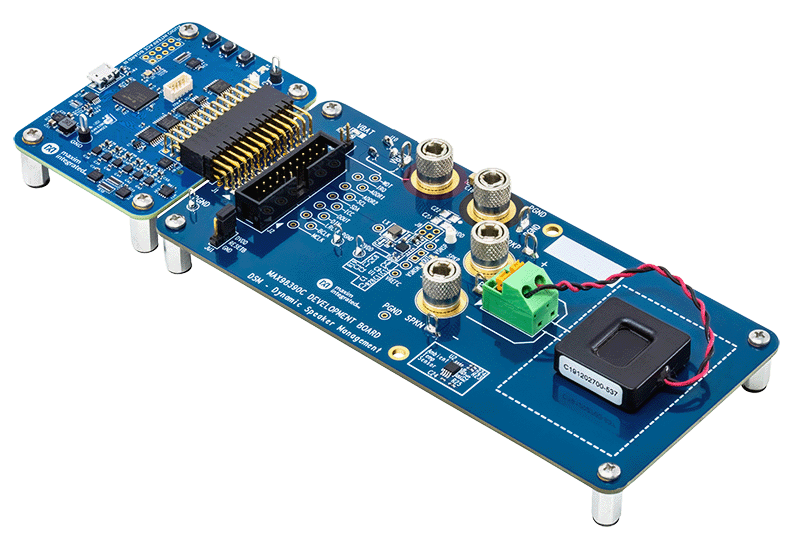

MAX98390C/Dの評価システム(EVシステム)は、Dynamic Speaker Management™ (DSM) を内蔵したブースト内蔵D級オーディオアンプICのMAX98390CまたはMAX98390Dを評価します。DSMは負荷の電圧および電流を検出し、特許取得済みのマキシムのアルゴリズムを使用してスピーカーの完全な潜在能力を解放します。このEVシステムは、MAX98390CまたはMAX98390Dの開発ボード(DEVボード)、マキシムのオーディオインタフェースボードIII (AUDINT3)、5V電源、リファレンスマイクロスピーカー、USBケーブル、DSM Sound Studioソフトウェア、およびMAX98390の評価ソフトウェアで構成されます。

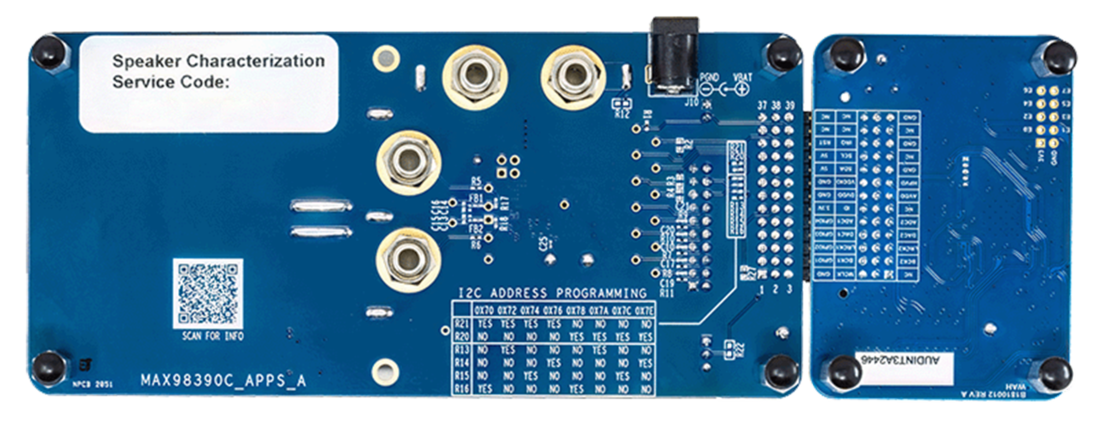

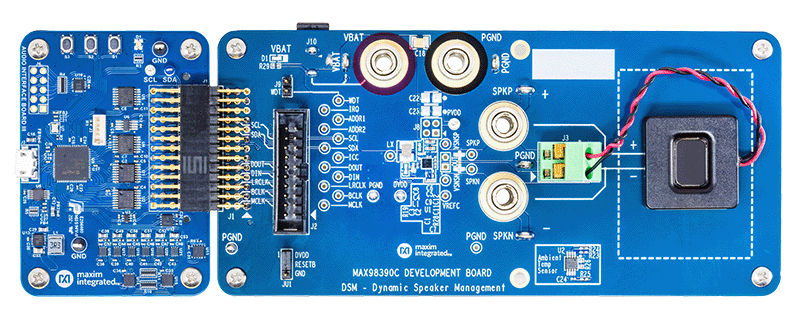

DEVボードは AUDINT3ボードとともにEVシステムとして評価することを推奨します。MAX98390C/Dは標準I2S、左詰め、およびTDMの各デジタルオーディオインタフェース、および制御用のI2Cに対応します。
