MAX98380

新規設計に推奨

Small, Boosted, Digital Input Class-D Amplifier

Integrating a 3X Charge Pump Based Boost Delivers 9W Peak Power and Eliminates the Large and Expensive Inductors

データシート (Rev. 0) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • Integrated Capacitive Boost Converter—No Bulky Inductors
  • 3.6W Output Power into 6Ω at VBAT = 3.7V
  • 10mW Total Quiescent Power
  • 3ms Turn-On Time
  • 80% Efficiency (1.0W into RL = 8Ω, VBAT = 3.7V)
  • 19.8μVRMS Speaker Mode Output Noise
  • 16.5μVRMS Receiver Mode Output Noise
  • Low 0.005% THD+N at 1kHz
  • No MCLK Required
  • Sample Rates of 8kHz to 192kHz
  • Supports Left, Right, or (Left/2 + Right/2) Output in I2S and Left-Justified Modes
  • Sophisticated Edge Rate Control Enables Filterless Class-D Outputs
  • Low RF Susceptibility Rejects TDMA Noise from GSM Radios
  • Class-D Switching Frequency Trimmed to 10% for Better EMI Planning
  • Extensive Click-and-Pop Reduction Circuitry
  • Dynamic Headroom Tracking (DHT)
  • Robust Short-Circuit and Thermal Protection
  • Available in Space-Saving Package: 1.468mm x 2.138mm, 24-Bump WLP (0.35mm Pitch)

The MAX98380 is a small, mono Class-D audio amplifier featuring an integrated capacitive boost converter. The device implements a tripler charge pump-based boost converter that efficiently delivers up to 4.85W at 1% THD+N into an 8Ω load. The capacitive boost replaces the large and expensive inductor required for an inductive boost with smaller, lower-profile capacitors that reduce the total PCB solution.

Additionally, as the power-supply voltage varies due to declining battery life, an on-chip limiter (DHT) automatically optimizes the headroom available to the Class-D amplifier to maintain consistent distortion and listening levels.

Thermal-foldback protection ensures robust behavior when the thermal limits of the device are reached. When enabled, it automatically reduces the output power when the temperature exceeds a user-specified threshold. This allows for uninterrupted music playback even at high ambient temperatures. Traditional thermal protection is also available in addition to robust overcurrent protection.

The device provides a PCM interface for audio data and a standard I2C interface for control data communication. The PCM interface supports audio playback using I2S, left-justified, and TDM audio data formats. A unique clocking structure eliminates the need for an external master clock for PCM communication. This reduces EMI and possible board coupling issues in addition to reducing the size and pin count.

Active emissions-limiting and edge-rate limiting circuitry greatly reduce EMI. A filterless spread-spectrum modulation scheme eliminates the need for output filtering found in traditional Class-D devices and reduces the component count of the solution.

The IC is available in a 0.35mm pitch 24-bump wafer-level package (WLP). It is specified over the extended, -40°C to +85°C temperature range.

Applications

  • Smartphones
  • Smart Speakers
  • IoT Devices
  • Tablets
MAX98380
Small, Boosted, Digital Input Class-D Amplifier
MAX98380: Simplified Block Diagram
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

ソフトウェア開発 1

評価用キット

eval board
schematic 1
MAX98380EVSYS

Evaluation System for the MAX98380

今すぐ購入 詳細を表示

機能と利点

  • 2.5V to 5V Single-Supply Operation
  • USB Audio Streaming (EV System)
  • I2S, Left-Justified, or TDM Input
  • Capacitive Charge Pump Boost Circuitry
  • Fully Assembled and Tested

製品詳細

The MAX98380 evaluation system (EV system) is a fully assembled and tested system that evaluates the MAX98380 boosted Class-D audio amplifier. The EV system consists of the MAX98380 Development Board (DEV board), Analog Devices Audio Interface Board III (AUDINT3), and a USB cable.

It is recommended that the DEV board be evaluated with the AUDINT3 board, as an EV system. The MAX98380 supports standard I2S, left-justified, and TDM digital audio interfaces.

The AUDINT3 board provides a USB-to-PCM interface in addition to a 1.8V VDD supply needed to evaluate the DEV board. The MAX98380 DEV board requires one additional supply input, 2.5V to 5.5V (VBAT) when evaluating using the AUDINT3 board. Figure 1 details the DEV board and the AUDINT3 board.

Applications

  • Smartphones
  • Smart Speakers
  • IoT Devices
  • Tablets
MAX98380EVSYS
Evaluation System for the MAX98380

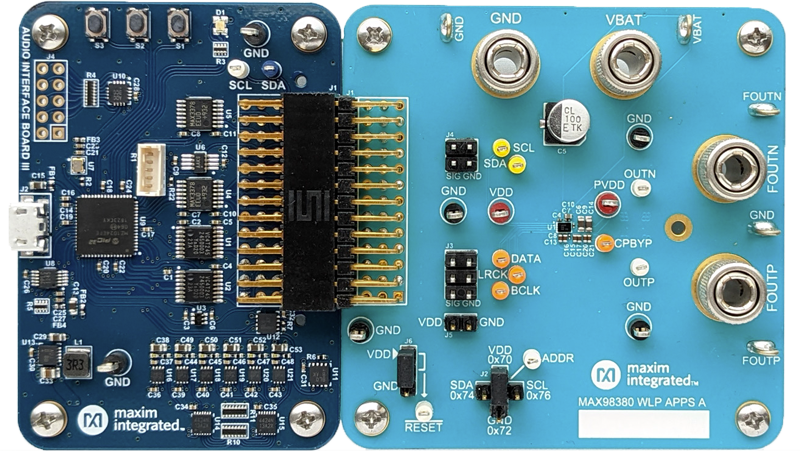

MAX98380EVSYS: Board Photo
