製品概要
機能と利点
- 高効率高出力パワー構成
- DG級マルチレベル変調は広範な出力パワー範囲で最大限の効率を保証
- バッテリ寿命を改善
- 低自己消費電流：1.85mA
- 高出力パワー(1% THD+Nの場合)
- 1.54W (VPVDD = 3.6V、8Ω + 68µH負荷)
- 2.85W (VPVDD = 5V、8Ω + 68µH負荷)
- 高出力パワー(10% THD+Nの場合)
- 1.77W (VPVDD = 3.6V、8Ω + 68µH負荷)
- 3.3W (VPVDD = 5V、8Ω + 68µH負荷)
- 84%の効率 (VPVDD = 3.6V、500mW出力)
- アクティブ放射制限とDG級マルチレベル出力変調によって、EMI出力フィルタリング要件が不要
- 内蔵チャージポンプと高効率によって、小型ソリューションサイズを実現
- 優れたRF耐性
- クリック/ポップ抑制
- 過熱および過電流保護
- 低電流シャットダウンモード
製品概要

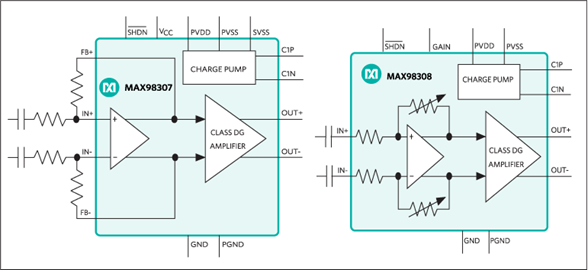

反転チャージポンプ内蔵の完全差動モノラルDG級マルチレベルパワーアンプのMAX98307/MAX98308は、ポータブルアプリケーション用の高効率、ハイパワーオーディオソリューションを提供します。
DG級マルチレベル変調は、チャージポンプで生成された負レールを使用して電源電圧を拡大することによって、出力信号のダイナミックレンジを拡大します。この方式によって、広範な出力パワー範囲で高効率が得られます。
これらのICは、マキシムのアクティブ放射制限エッジレートおよびオーバーシュート制御回路をマルチレベル出力変調と組み合わせて、EMIを大きく低減します。こうした特長によって、従来のD級デバイスと比べて、出力のフィルタリングが不要になり、部品数とコストが削減されます。
MAX98307の16ピンTQFNパッケージは、外付け抵抗によって設定される可変利得を備えています。MAX98308の省スペース12ピンWLPパッケージは、単一の利得入力によって設定される8.5dB、11.5dB、14.5dB、17.5dB、および20.5dBの内部固定利得を備えています。いずれのデバイスも、-40℃～+85℃の拡張温度範囲で動作します。
アプリケーション
- 携帯電話
- ノートブックコンピュータ
- ポータブルオーディオ
- スマートフォン
- タブレットPC
- VoIP電話
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
MAX98307 Reliability Data1/12/2023
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX98307ETE+ | 材料宣誓書（MD） | 信頼性データ | 16-LFCSP-3X3X0.75 | |
| MAX98307ETE+T | 材料宣誓書（MD） | 信頼性データ | 16-LFCSP-3X3X0.75 | |
| MAX98307ETE/V+ | 材料宣誓書（MD） | 信頼性データ | 16-LFCSP-3X3X0.75 | |
| MAX98307ETE/V+T | 材料宣誓書（MD） | 信頼性データ | 16-LFCSP-3X3X0.75 | |
| ウェハ・ファブリケーション・データ | MAX98307 Reliability Data |
