製品概要
機能と利点
- 出力電力(5V電源)：3.7W (3Ω、10% THD)、1.7W (8Ω、10% THD)
- 最大30cmのスピーカケーブルでフィルタリングなしのEMI制限に適合
- 高PSRR：83dB (217Hzの場合)
- スペクトラム拡散変調およびアクティブ放射制限
- 5つのピン選択可能な利得
- 優れたクリック/ポップ抑制
- 過熱および過電流保護
- 低電流シャットダウンモード
- 省スペース、3mm x 3mm x 0.75mmの14ピンTDFNパッケージ
製品概要

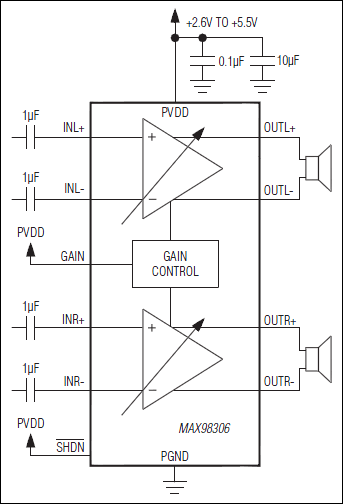

ステレオ3.7W D級アンプのMAX98306は、D級の効率を備えたAB級オーディオ性能を提供します。このデバイスは、単一の利得選択入力(GAIN)によって設定される5つの選択可能な利得設定(6dB、9dB、12dB、15dB、および18dB)を提供します。
アクティブ放射制限、エッジレート、およびオーバーシュート制御回路をフィルタレススペクトラム拡散変調(SSM)方式と組み合わせることによって、優れたEMI性能を提供しながら、従来のD級デバイスに装備される出力フィルタリングが不要になります。これらの機能によって、アプリケーションの部品数が低減します。
このICの3.7Vにおける自己消費電流は2.0mAであるため、ポータブルアプリケーションのバッテリ寿命を延ばすことができます。
このICは、14ピンTDFNパッケージ(3mm x 3mm x 0.75mm)で提供され、-40℃～+85℃の拡張温度範囲が保証されています。
アプリケーション
- アクセサリスピーカ
- 携帯電話
- MP3プレーヤー
- ポータブルオーディオプレーヤー
- スマートフォン
- タブレット
- VoIP電話
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
