MAX9830

モノラル2W D級アンプ

すべて表示 showmore-icon

2.5mm x 2.5mmパッケージから、2.3Wの低EMI D級パワー

: 製造中止 tooltip
: 製造中止 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 業界トップクラスの自己消費電流: 1.6mA (5Vの場合)、1.2mA (3.6Vの場合)
  • スペクトラム拡散およびアクティブエミッション制限
  • 最長24インチ(61cm)のスピーカケーブルによるフィルタなしのEMI限界に適合
  • クリック/ポップノイズ抑制
  • 過熱および過電流保護
  • 0.5µAの低電流シャットダウンモード
  • 省スペース、2mm x 2mm x 0.8mmの8ピンTDFNパッケージ
製品概要
show more Icon

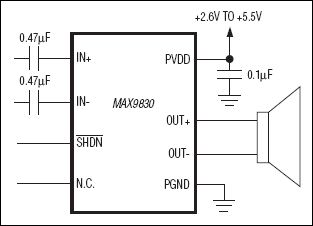

モノラル2W D級アンプのMAX9830は、D級の効率でAB級のオーディオ性能を提供します。

アクティブエミッション制限エッジレートおよびオーバシュート制御回路によって、大幅にEMIが減少します。フィルタレススペクトラム拡散変調方式は、伝統的なD級デバイスに見られる出力フィルタが不要になります。これらの機能によって、アプリケーションにおける部品点数が削減されます。

MAX9830の自己消費電流は、5Vの場合1.6mA、3.6Vの場合1.2mAと業界トップクラスであるため、携帯機器用アプリケーションにおいてバッテリの寿命が延長されます。

MAX9830は、8ピンTDFN (2mm x 2mm x 0.8mm)で提供され、-40℃~+85℃の拡張温度範囲での動作が保証されています。

アプリケーション

  • 携帯電話
  • MP3プレーヤー
  • ノートブックおよびノートブックコンピュータ
  • ポータブルオーディオプレーヤー
  • VoIP電話

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ソフトウェアおよび製品のエコシステム

評価用キット 1

MAX9830AEVKIT

MAX9830A、MAX9830B、MAX9830C、MAX9830D、およびMAX9830Eの評価キット

zoom

MAX9830AEVKIT

MAX9830A、MAX9830B、MAX9830C、MAX9830D、およびMAX9830Eの評価キット

MAX9830A、MAX9830B、MAX9830C、MAX9830D、およびMAX9830Eの評価キット

機能と利点

  • 業界トップクラスの自己消費電流:1.6mA (VDD = 5V)、1.2mA (VDD = 3.6V)
  • フィルタレス動作によって、最大24インチ(61cm)のスピーカケーブルでEN55022B放射規格に適合
  • MAX9830B~MAX9830Eを評価(IC交換必要)
  • 単一電源動作:2.6V~5.5V
  • 2WモノラルD級出力
  • 差動またはシングルエンド入力
  • 低電力シャットダウン入力
  • 完全実装および試験済み

製品の詳細

MAX9830Aの評価キット(EVキット)は、ポータブルオーディオアプリケーションのモノラルブリッジ接続負荷(BTL)スピーカ駆動用のフィルタレスD級アンプのMAX9830A を使用する完全実装および試験済み回路基板です。このEVキットは、2.6V~5.5VのDC電源で動作するように設計されており、2Wを4Ω負荷に供給することができます。このEVキットは、差動またはシングルエンド入力信号を受けます。MAX9830AのEVキットは、MAX9830B~MAX9830Eも評価します。

アプリケーション

  • 携帯電話
  • MP3プレーヤー
  • ノートブックおよびノートブックコンピュータ
  • ポータブルオーディオプレーヤー
  • VoIP電話
